ВЫПОЛНИТЕ ПОДКЛЮЧЕНИЯ

См. также стр. 32 и 33.

1

Для подключения к:

Видеомагнитофону JVC, имеющему контакт
дистанционного ввода паузы . . .

...

подключите кабель для монтажа к гнезду
дистанционного ввода паузы (PAUSE).

Видеомагнитофону JVC, не имеющему контакта

дистанционного ввода паузы, но имеющему
разъем R.A.EDIT (МОНТАЖ В ПРОИЗВОЛЬНОЙ
ПОСЛЕДОВАТЕЛЬНОСТИ В РЕЖИМЕ

ПРОДОЛЖЕНИЯ) . . .

...

подключите кабель для монтажа к гнезду
R.A.EDIT.

Видеомагнитофону, отличному от указанных
выше . . .

...

подключите кабель для монтажа к гнезду
ввода паузы (PAUSE-IN) на ПДУ RM-V711U.

2

Загрузите ленту с записью в видеокамеру и установите
переключатель питания в положение “

”.

3

Включите питание видеомагнитофона. Загрузите в
него ленту на которую может выполняться запись, и
установите режим AUX (см. руководство по
эксплуатации видеомагнитофона).

ВЫБЕРИТЕ СЦЕНЫ

4

Направьте пульт дистанционного управления (ПДУ) на
приемник сигналов ПДУ видеокамеры. Нажмите
кнопку

PLAY

 (

4

), а затем нажмите кнопку

R.A.EDIT

ON/ОFF

 на ПДУ. Появляется меню монтажа в

произвольной последовательности в режиме
продолжения.

5

При использовании

эффектов микширования/

вытеснения изображения в начале сцены нажмите
кнопку

FADE/WIPE (МИКШИРОВАНИЕ/

ВЫТЕСНЕНИЕ)

 на ПДУ.

• Цикличecки пpoйдитe пo зффeктaм пyтeм

пoвтopнoгo нaжaтия и ocтaнoвитecь, кoгдa
жeлaeмый зффeкт бyдeт oтoбрaжeн.

• Bы нe мoжeтe иcпoльзoвaть фyнкцию вытecнeния/

нaплывa изoбpaжeния в нaчaлe пpoгpaммы 1.

ПPИMEЧAHИЯ:

●

Перед выполнением монтажа в произвольной
последовательности в режиме продолжения проверьте, что
на телевизионном мониторе не воспроизводятся
индикаторы. Если они появляются, то они будут
записываться на новой ленте.

●

При выполнении монтажа на видеомагнитофоне, снабженном
входным разъемом DV, вместо кабеля S-Video и Audio/Video
может быть подключен кабель DV.

●

Установите переключатель видеовыходов на адаптере
кабеля в следующие положения:
Y/C

: При подключении к телевизору или

видеомагнитофону, на которые могут подаваться
сигналы Y/C, и к которым может подключаться
кабель S-Video.

CVBS : При подключении к телевизору или

видеомагнитофону, на который нельзя подавать
сигналы Y/C и при использовании кабеля Audio/Video.

ПРОДОЖЕНИЕ НА СЛ. СТР.

T

W

FADE/WIPE

PLAY

R.A.EDIT

ON/OFF

DISPLAY

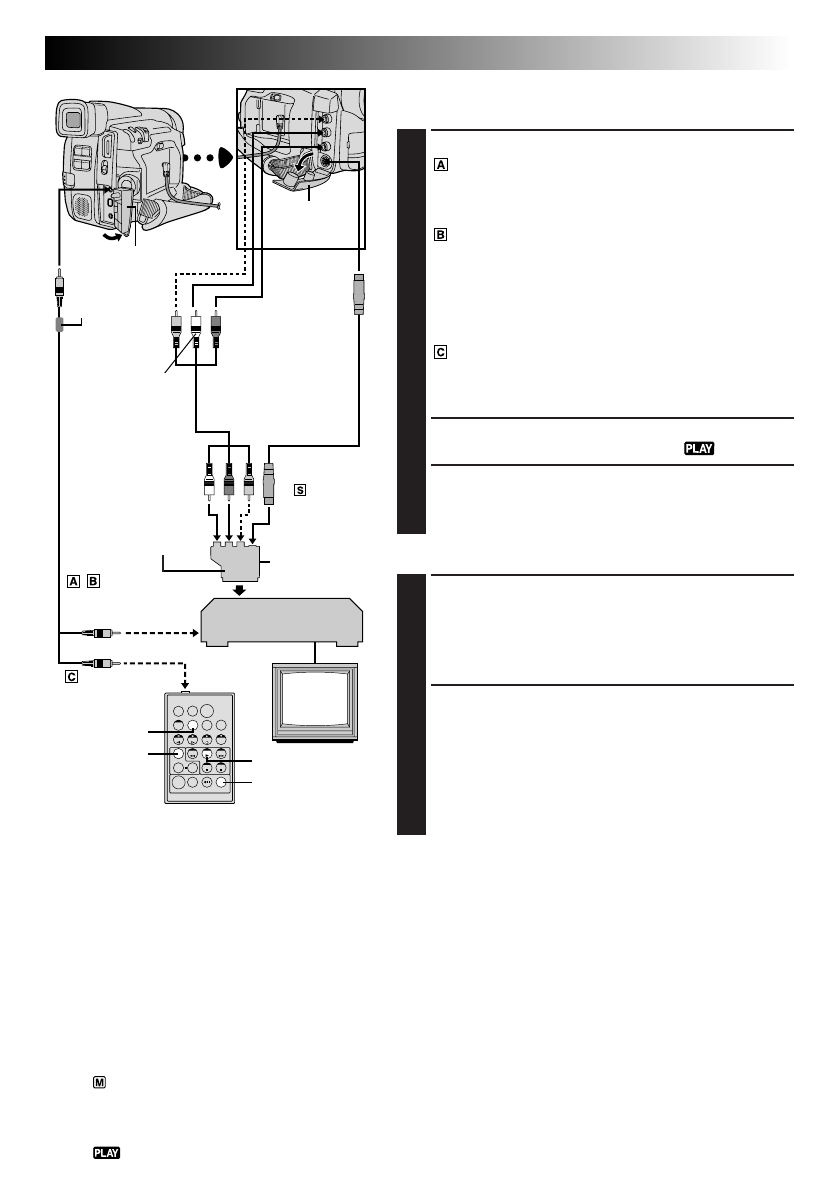

 К разъему

дистанционного ввода

паузы PAUSE или

разъему R.A.EDIT

К выходному

р азъему

S-Video

К разъему JLIP

RM-V711U

(входит в комплект

видеокамеры)

Видеомагнитофон

Телевизор

 К разъему

PAUSE IN

Кабель для монтажа

(входит в комплект)

Крышка

разъемов**

*

Подсоедините, если кабель S-Video не

используется.

**

При подключении кабелей откройте эту крышку.

Крышка разъемов**

Красный к

выходу правого

канала Audio

Кабель A/V

(входит в

комплект)

[штекер RCA -

штекер RCA]

Желтый к

выходу Video*

Если ваш телевизор

имеет разъем SCART,

используйте входящий

в комплект переходник

кабеля.

Кабель S-Video

(поставляется в

комплекте)

Переключатель

видеовыходов

“Y/C”/“CVBS”

К разъемам

AUDIO, VIDEO*

и

-IN
