20

 РУ

ВОСПРОИЗВЕДЕНИЕ

  (прод.)

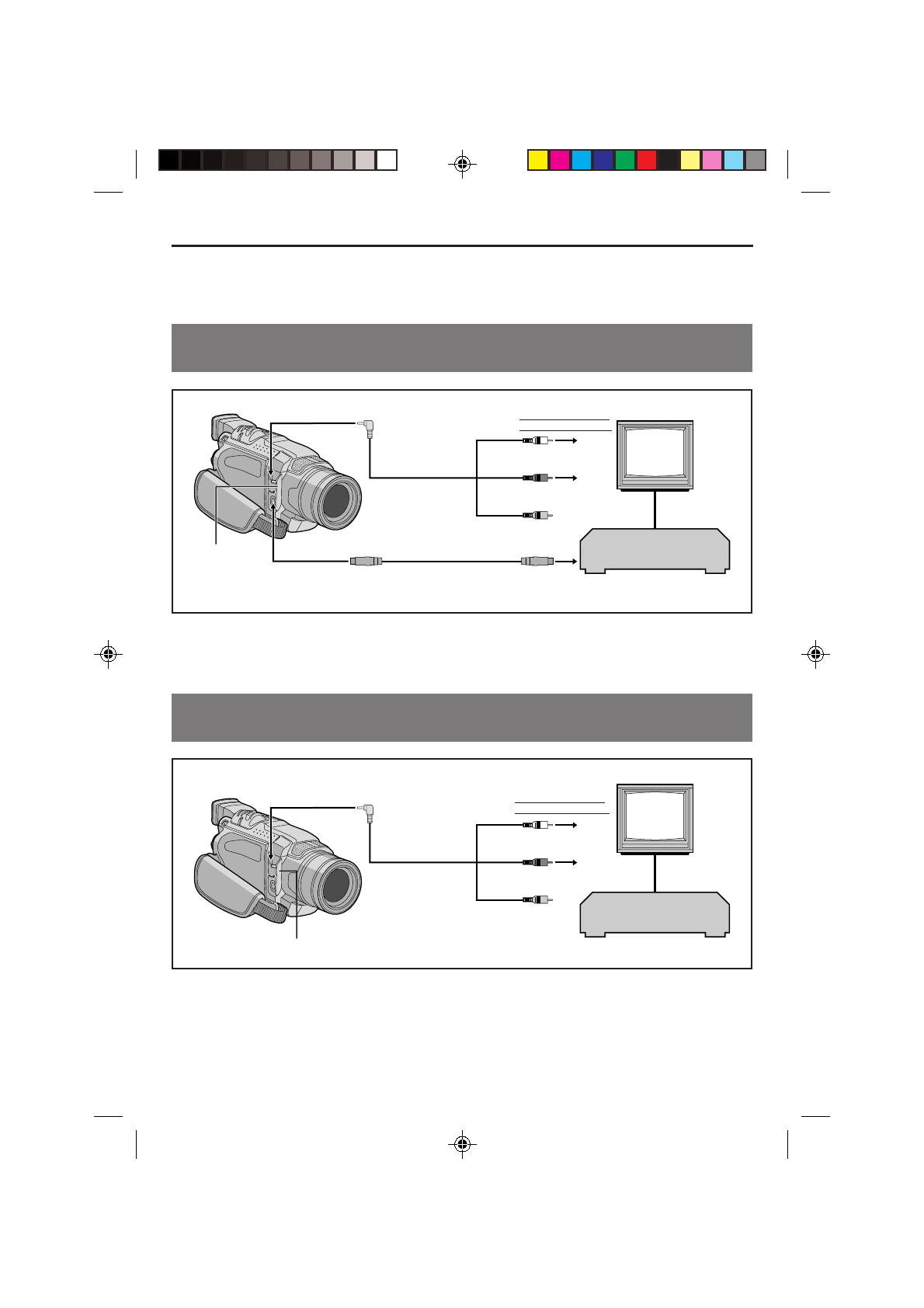

Разъемы

Имеется несколько основных типов подключений. При выполнении подключений также см. руководства
для вашего видеомагнитофона и телевизора.

A. Подключение к телевизору или видеомагнитофону, снабженному входными

разъемами S-VIDEO IN и A/V

К S-VIDEO

К AV

Кабель Audio/Video
[миништекер - штекер
RCA (тюльпан)]
(входит в комплект)

Белый к
AUDIO L IN**

Красный к
AUDIO R IN**

К S-VIDEO IN

К телевизору или
видеомагнитофону

Кабель S-Video
(не входит в
комплект)

Теле-

визор

Видеомагнитофон

Крышка
разъема*

Желтый:
не подключен

*

При подключении кабелей откройте эту крышку.

**

Аудиокабель не нужен для просмотра только неподвижных изображений.

*

При подключении кабелей откройте эту крышку.

**

Аудиокабель не нужен для просмотра только неподвижных изображений.

Крышка разъема*

Кабель Audio/Video
[миништекер -
штекер RCA
(тюльпан)] (входит
в комплект)

K AV

Красный к
AUDIO R IN**

Теле-

визор

Видеомагнитофон

К телевизору или
видеомагнитофону

Белый к
AUDIO L IN**

Желтый на
VIDEO IN

B. Подключение к телевизору или видеомагнитофону, снабженному только

входными разъемами A/V
