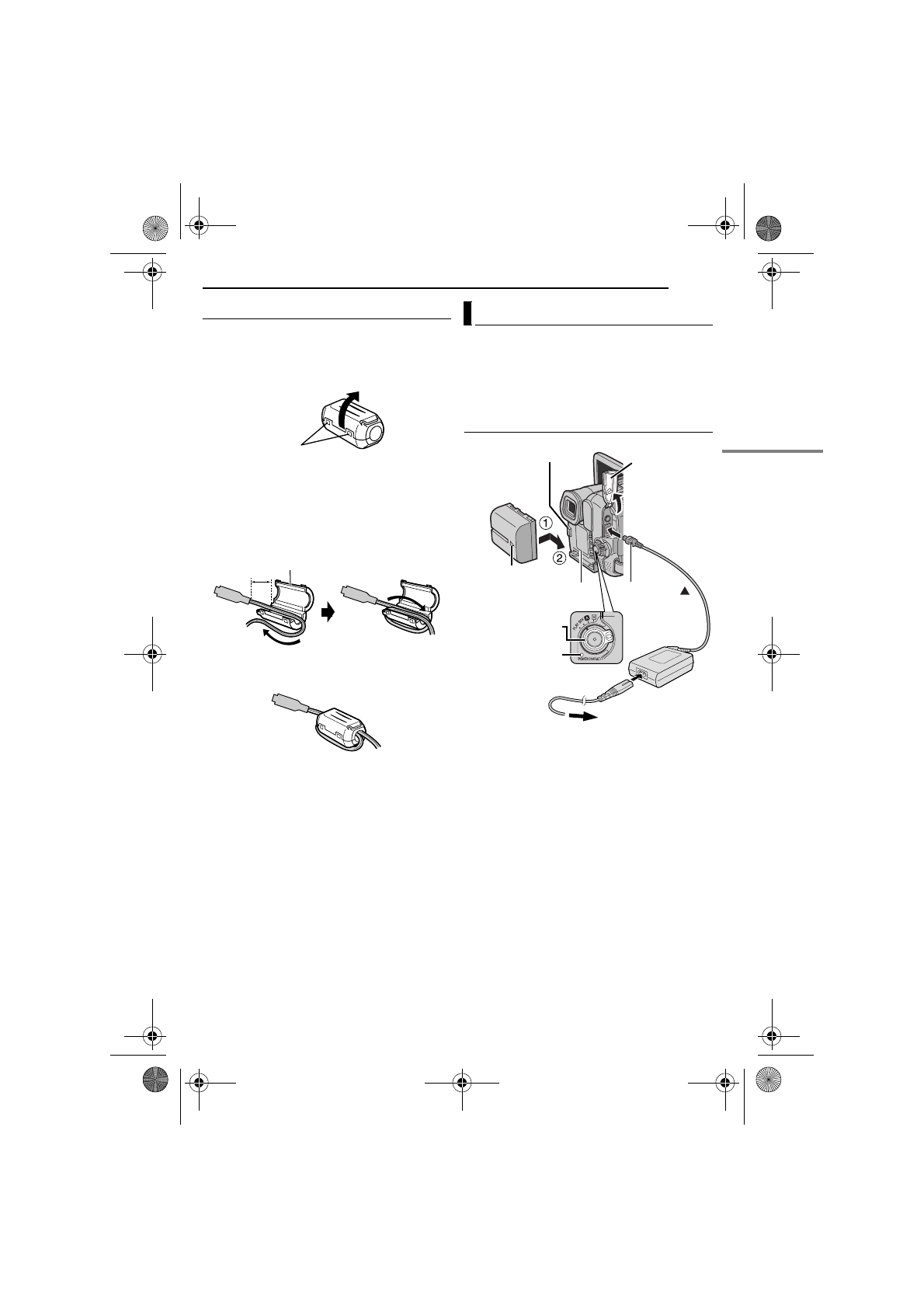

Как прикрепить фильтр с сердечником

Прикрепите фильтры с сердечником к
кабелям. Фильтр с сердечником уменьшает
помехи.

1

Высвободите стопоры на обоих концах

фильтра с сердечником.

2

Проденьте кабель сквозь фильтр с

сердечником, оставив приблиз. 3 cм кабеля
между штекером кабеля и фильтром с
сердечником.
Намотайте кабель один раз вокруг внешней
стороны фильтра с сердечником, как
показано на рисунке.

3

Закройте фильтр с сердечником до тех

пор, пока он не защелкнется со щелчком.

ПРИМЕЧАНИЯ:

●

Будьте внимательны, чтобы не повредить
кабель.

●

При подсоединении кабеля присоедините конец с
фильтром с сердечником к видеокамере.

Два способа снабжения электропитанием
этой видеокамеры позволяют Вам выбрать
наиболее подходящий источник
электропитания. Не используйте
прилагаемые аппараты снабжения
электропитанием с другим оборудованием.

Зарядка батарейного блока

1

Установите переключатель питания в

положение “OFF”.

2

Со стрелкой на батарейном блоке,

направленной вправо, слегка нажмите
батарейный блок в направлении держателя
батарейного блока

a

.

3

Сдвиньте батарейный блок вправо до тех

пор, пока он не зафиксируется на месте

b

.

4

Подсоедините сетевой адаптер к

видеокамере.

5

Подсоедините сетевой шнур к адптеру

переменного тока (только AP-V14E).

6

Вставьте шнур сетевого адаптера в

розетку переменного тока. Лампа POWER/
CHARGE на видеокамере мигает, чтобы
показать, что началась зарядка.

7

Когда лампа POWER/CHARGE погаснет, то

зарядка завершена. Отключите сетевой
адаптера от розетки переменного тока.
Отсоедините сетевогй адаптер от видеокамеры.

Стопор

3 см

Намотайте один раз.

Фильтр с сердечником

Электропитание

Стрелка

BATT. RELEASE

Держатель

батарейного блока

Батарейный
блок

Лампа POWER/

CHARGE

Переключате

ль питания

К розетке
переменного тока

Маркировка

К гнезду
DC

Сетевой
адаптер
(например,
AP-V14E)

Откройте
крышку.

Сетевой шнур

ПРОДОЛЖЕНИЕ НА СЛЕДУЮЩЕЙ СТР.
