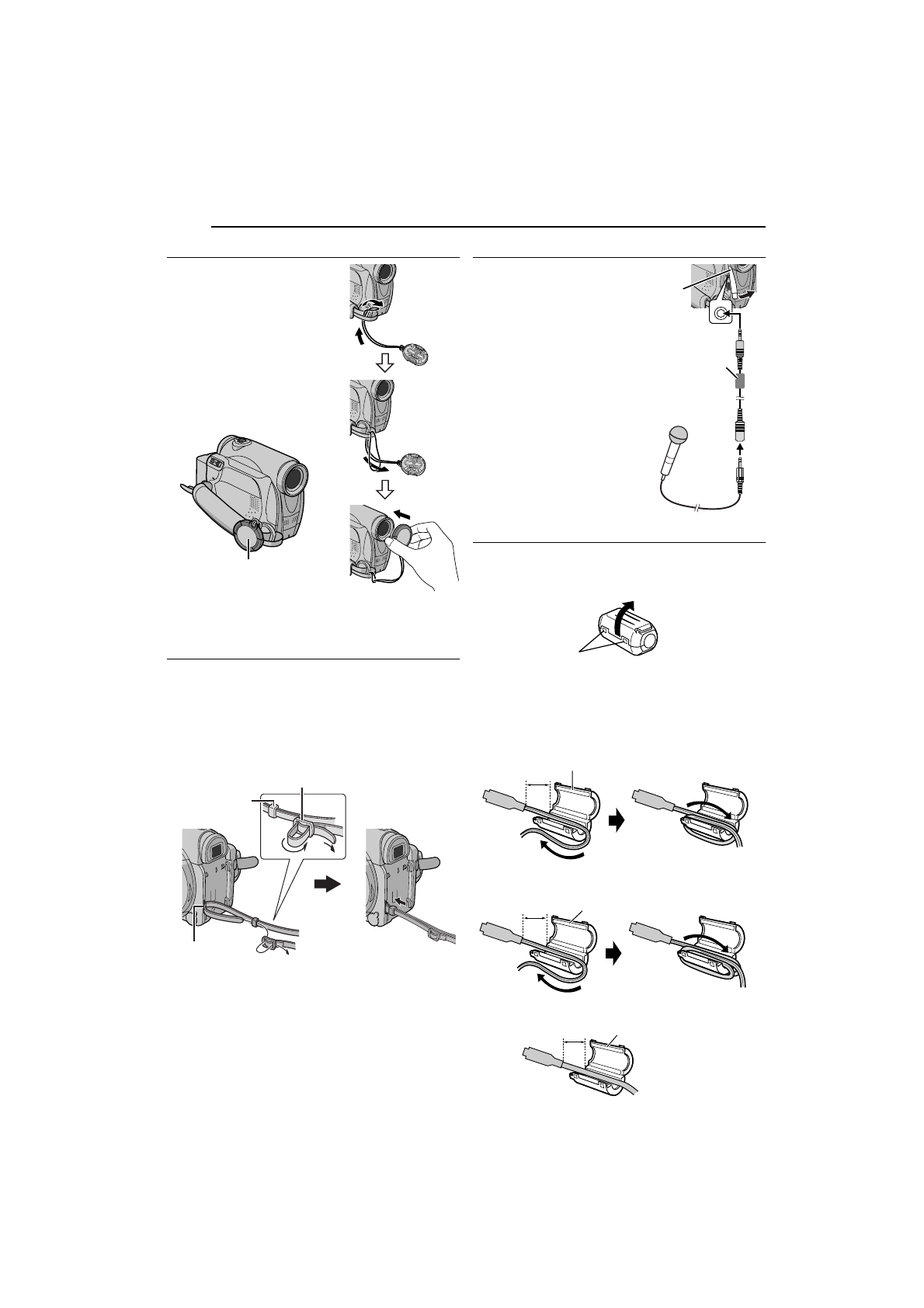

Как прикрепить крышку объектива

Чтобы защитить объектив,
прикрепите прилагаемую
крышку объектива к
видеокамере, как показано на
рисунке.

ПРИМЕЧАНИЕ:

Чтобы подтвердить, что крышка
объектива прикреплена
правильно, убедитесь, что
крышка расположена вровень с
видеокамерой.

Как прикрепить плечевой ремень

Следуйте рисунку.

1

Проденьте ремень сквозь ушко.

2

Сверните ремень и проденьте его сквозь штрипку

и скобку.

●

Чтобы подрегулировать длину ремня, ослабьте, а
затем закрепите ремень в скобке.

3

Протяните штрипку до упора в направлении ушка.

Как использовать удлинитель аудио кабеля

При использовании
дополнительного
внешнего микрофона
подсоедините его к
прилагаемому
удлинителю аудио
кабеля (с
прикрепленным
фильтром с
сердечником), затем
подсоедините
удлинитель аудио
кабеля к
видеокамере.  Фильтр
с сердечником
уменьшает помехи.
(См. ниже.)

Как прикрепить фильтр с сердечником

Прикрепите фильтры с сердечником к кабелям.
Фильтр с сердечником уменьшает помехи.

1

Высвободите стопоры на обоих концах фильтра с

сердечником.

2

Проденьте кабель сквозь фильтр с сердечником,

оставив приблиз. 3 см кабеля между штекером кабеля
и фильтром с сердечником.

Кабеля USB и шнур сетевого адаптера

Намотайте кабель (шнур) один раз вокруг внешней
стороны фильтра с сердечником, как показано на
рисунке.

Аудио кабель-удлинитель

Намотайте кабель два раза вокруг внешней стороны
фильтра с сердечником, как показано на рисунке.

●

Намотайте кабель так, чтобы он не провисал.

S/AV/Монтажный кабель

Поместите здесь во время

съемки.

1

2

3

Штрипка

Скобка

Ушко

MIC

Удлинитель аудио

кабеля (прилагается)

Фильтр с

сердечником

Откройте

крышку.

Стерео микрофон

К MIC

Стопор

3 см

Намотайте один раз.

Фильтр с сердечником (большой: кабеля

USB, маленький: шнур сетевого
адаптера)

3 см

Намотайте два раза.

Фильтр с сердечником (маленький)

3 см

Фильтр с сердечником
(маленький)
