30

приводит к его преждевременному износу, а также увеличивает нагрузку на

подшипники коленчатого вала двигателя и подшипники вала вибратора, что

также приводит к преждевременному выходу их из строя.

4.

В  случае  необходимости  произведите  регулировку  натяжения

ремней.  Регулировка  натяжения  ремней  осуществляется  в  двух

направлениях

–

натяжении  и

ослаблении,  соответственно,  перемещением

двигателя от вибратора и к вибратору.

Для натяжения или ослабления ремней необходимо:

-

извлечь  шплинт  (2),  вытянуть  шток  (5),  снять  бак  (1)  для  воды  и

отложить его в сторону (Рис. 2

2

);

-

открутить болты (3) крепления кронштейна (4) и снять кронштейн (4)

с рамы виброплиты;

-

ослабить затяжку болтов и гаек крепления двигателя к раме;

-

для  натяжения  ремней  ослабьте  затяжку  гаек

(2),  после  чего

закрутите болты (1) натяжного устройства (Рис. 2

3

);

-

для  ослабления  ремней  ослабьте  затяжку  гаек,  открутите  болты

натяжного устройства и сдвиньте двигатель к вибратору.

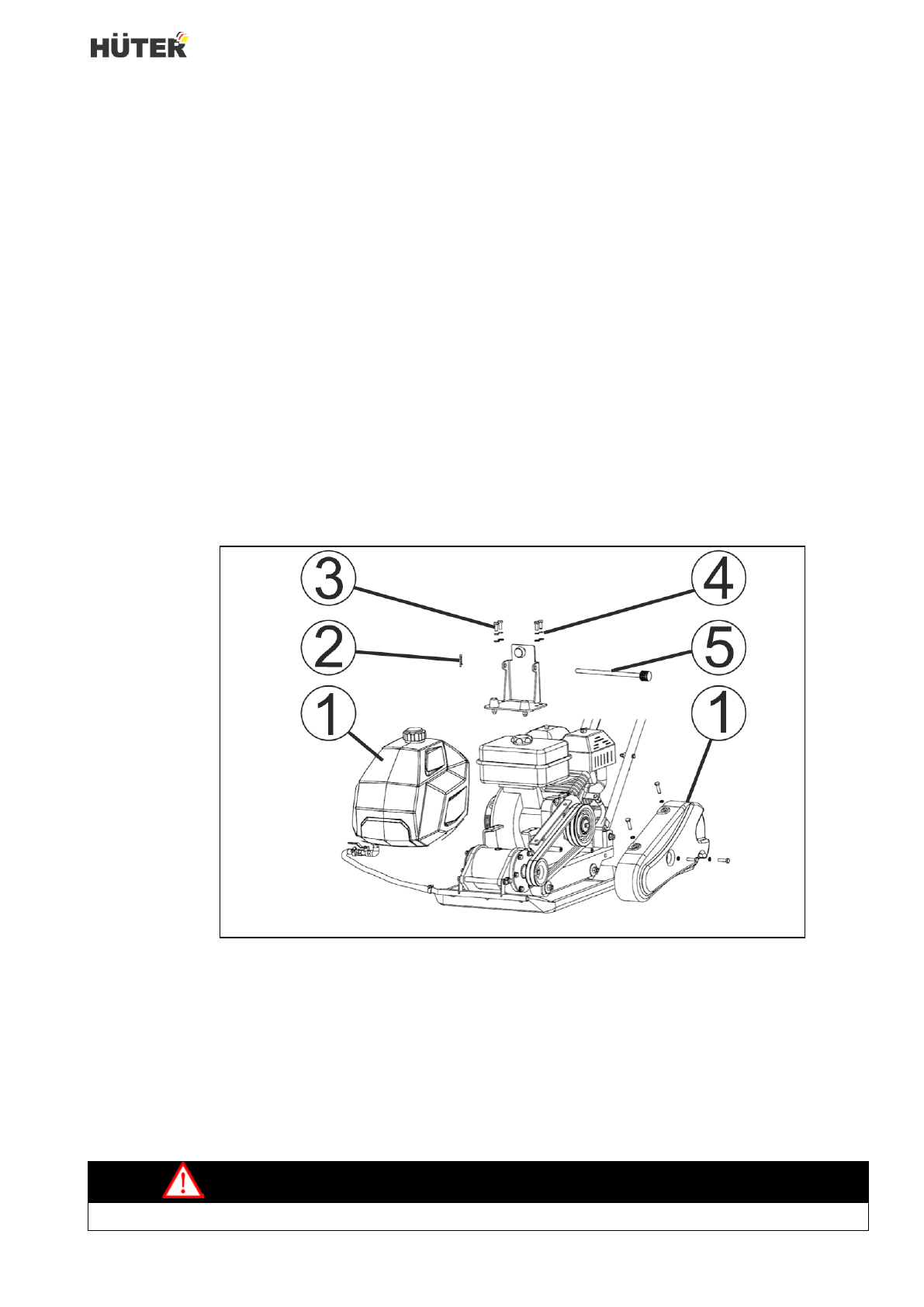

Рис.

22

. Частичный разбор для обслуживания ремней.

5.

Убедиться,  что  ремни  и  шкивы  вала  вибратора  и  муфты

сцепления находятся в одной плоскости

(Рис. 2

4

).

6.

После  регулировки  натяжения  ремня  закрутить  гайки  болтов

натяжного устройства и болты крепления двигателя.

7.

Установите  на  место  защитный  кожух  ремней  привода

вибратора.

Внимание!

Всегда используйте защитные перчатки
