Расположение основных узлов и органов управления виброплиты представлено на
Рис. 1, 2.
7. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ
3
2
1
5
4
8

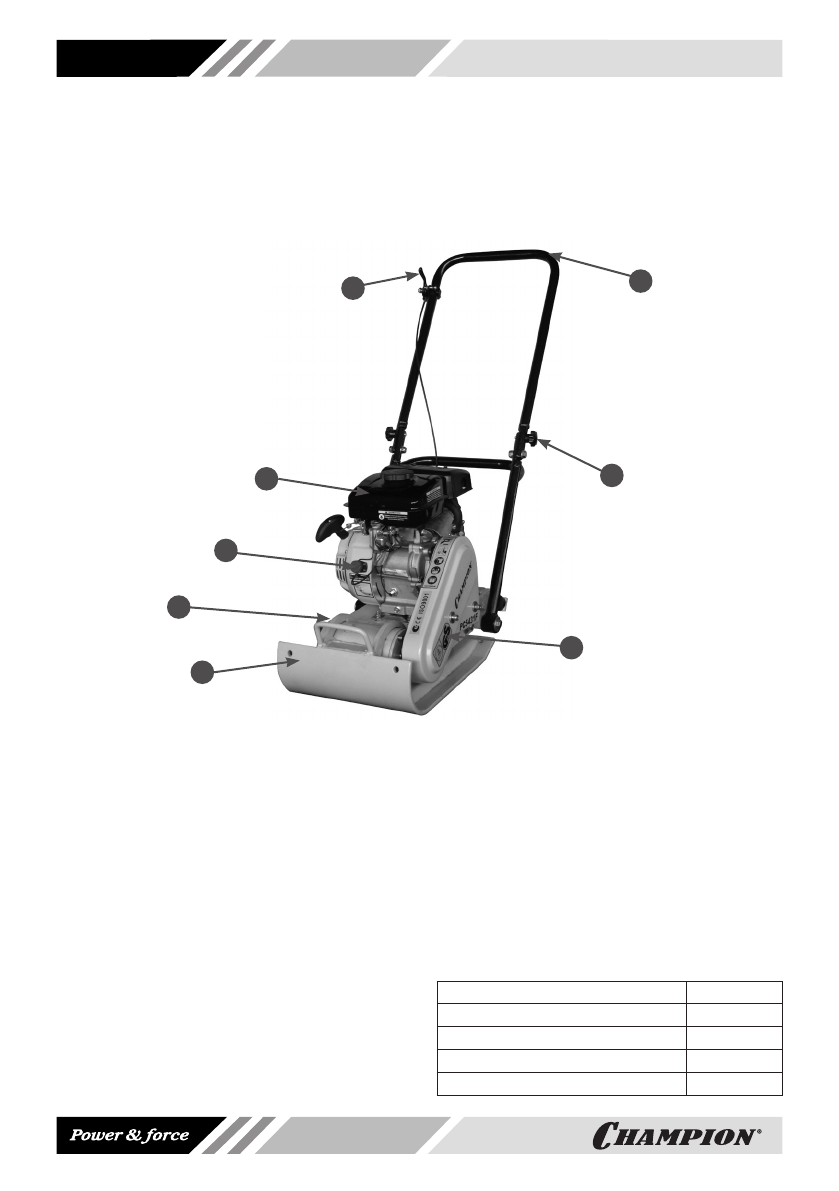

Рис. 1 Основные узлы и органы управления PC5431F
1. Плита вибратора
2. Вибратор
3. Выключатель зажигания
4. Бак топливный
5. Рычаг газа
6. Рукоятка рабочая
7. Винт крепления рукояток
8. Кожух ремня защитный
7
ПРИНЦИП РАБОТЫ ВИБРОПЛИТЫ
Принцип работы виброплиты заключа-
ется в следующем: крутящий момент от
вращающегося коленчатого вала дви-
гателя через муфту сцепления центро-
бежного типа и далее через ременную
передачу передается на эксцентриковый
вал вибратора. Эксцентриковый вал ви-
братора при вращении создает вибра-
цию плиты вибратора, которая оказывает
воздействие на уплотняемый материал.
КОМПЛЕКТНОСТЬ
Комплектность виброплиты представле-
на в таблице 1.
Таблица 1. Комплектность виброплиты
Комплектность
Количество
Виброплита
1 шт.
Рукоятка рабочая
1 шт.
Крепеж рукоятки рабочей
1 к-т
Руководство по эксплуатации
1 шт.
6
