РЭ ВЭМ
-150.2-«
Масса
-
К
»
(Редакция 1
4.2) 2016
Рис.
6.2 -
Крепление круглой вращающейся стойки
к основанию весовой платформы
-
вращая стойку
) установить ее в удобное для работы положение и зафикси-
ровать, плотно затянув винты в кронштейнах основания (восемь винтов). На входе в
стойку оставить припуск кабеля длиной 20
÷30
мм;
-
подсоединить разъем весовой платформы к устройству индикации
При подсоединении разъемов будьте внимательны. Следите за совпадением клю-
чей вилки и розетки разъемов
при их стыковке во избежание выхода весов из строя.
-
закрепить устройство индикации на стойке кронштейном, затянув четыре винта
М5х30 с небольшим усилием
б). Излишек кабеля заправить в стойку
со стороны
устройства индикации
;
-
поворачивая устройство индикации вокруг стойки, зафиксировать его в удобном для
работы положении, плотно затянув винты в кронштейне (четыре винта);
-
излишек кабеля на входе в стойку (Рис.
заправить внутрь стойки.
Примечание
-
Во избежание повреждения кабеля и выхода весов из строя углы вра-
щения стойки или устройства индикации весов не должны превышать ± 180°. Требова-
ние должно соблюдаться как при сборке весов, так и при их эксплуатации.
в) Вариант
А3 (с прямоугольной стойкой):
-
обязательно
протянуть кабель весовой платформы через кронштейн и стойку (см.
Рис.

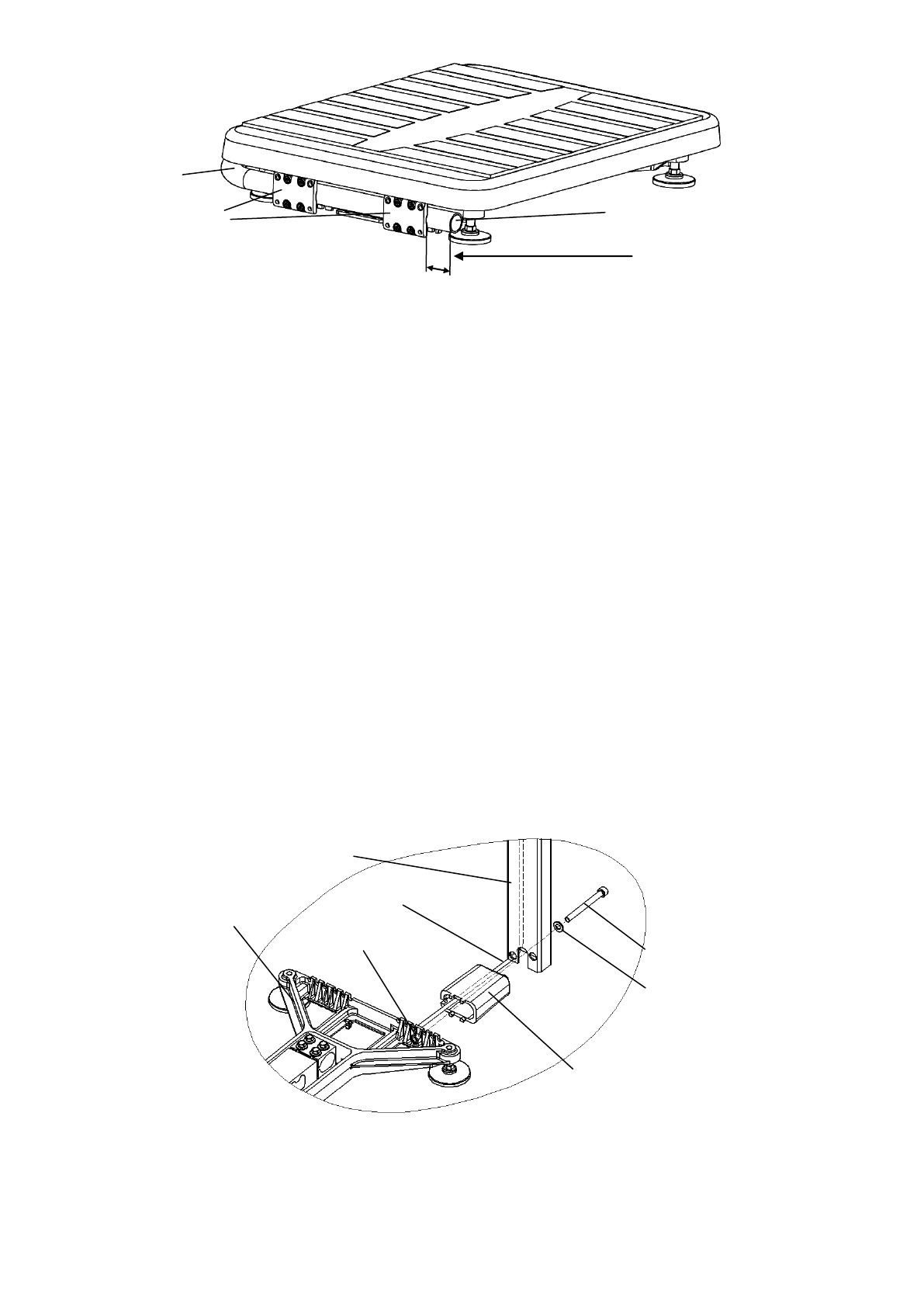

6.3 -
Крепление прямоугольной стойки
к основанию весовой платформы
Винт
Шайба
Гайка
Основание
Кронштейн
Стойка S3
Кабель
Стойка S2
Кронштейны S2
Сдвинуть до расстояния
L= (3÷5)
мм
от края кронштейна
Вход кабеля в стойку
L
