Подготовка весов к работе

6.1

Сборка

Инструмент необходимый для сборки весов:

-

ключ S4 для винтов с внутренним шестигранником ГОСТ 11737

-93;

-

ключ S6 для винтов с внутренним шестигранником ГОСТ 11737

-93;

6.1.1 Осторожно, не допуская повреждений, извлечь весы из упаковки.

6.1.2  Снять  грузоприемную  платформу.  Вынуть  из  весовой  платформы  транспорти-

ровочные вкладыши (4 шт.).

6.1.3 Ввернуть в основание весовой платформы регулировочные ножки.

6.1.4  В  весовой  платформе

(

Рис.

5.2

)  вывернуть  два  транспортировочных  винта

-

упора, вращая их только против часовой стрелки.



Вращение транспортировочных винтов

-

упоров по часовой стрелке может привести

к деформации датчика и выходу весов из строя.

6.1.5 Произвести сборку весов.

а) Вариант

А1 (без стойки):

-

подсоединить разъем весовой платформы к устройству индикации

(

Рис.

5.3);

-

подсоединить двумя винтами М5х20 кронштейн к устройству индикации

(

Рис.

5.4

а);



При  подсоединении  разъемов  будьте  внимательны.  Следите  за  совпадением  клю-

чей вилки и розетки разъемов при их стыковке во избежание выхода весов из строя.

-

выбрать  удобный  вариант  размещения  устройства  индикации  для  работы  с  весами

(

Рис.

6.1).

При  необходимости  увеличения  расстояния  между  весовой  платформой  и  устройст-

вом индикации используйте удлинительный кабель (5 м), имеющийся в комплекте весов.

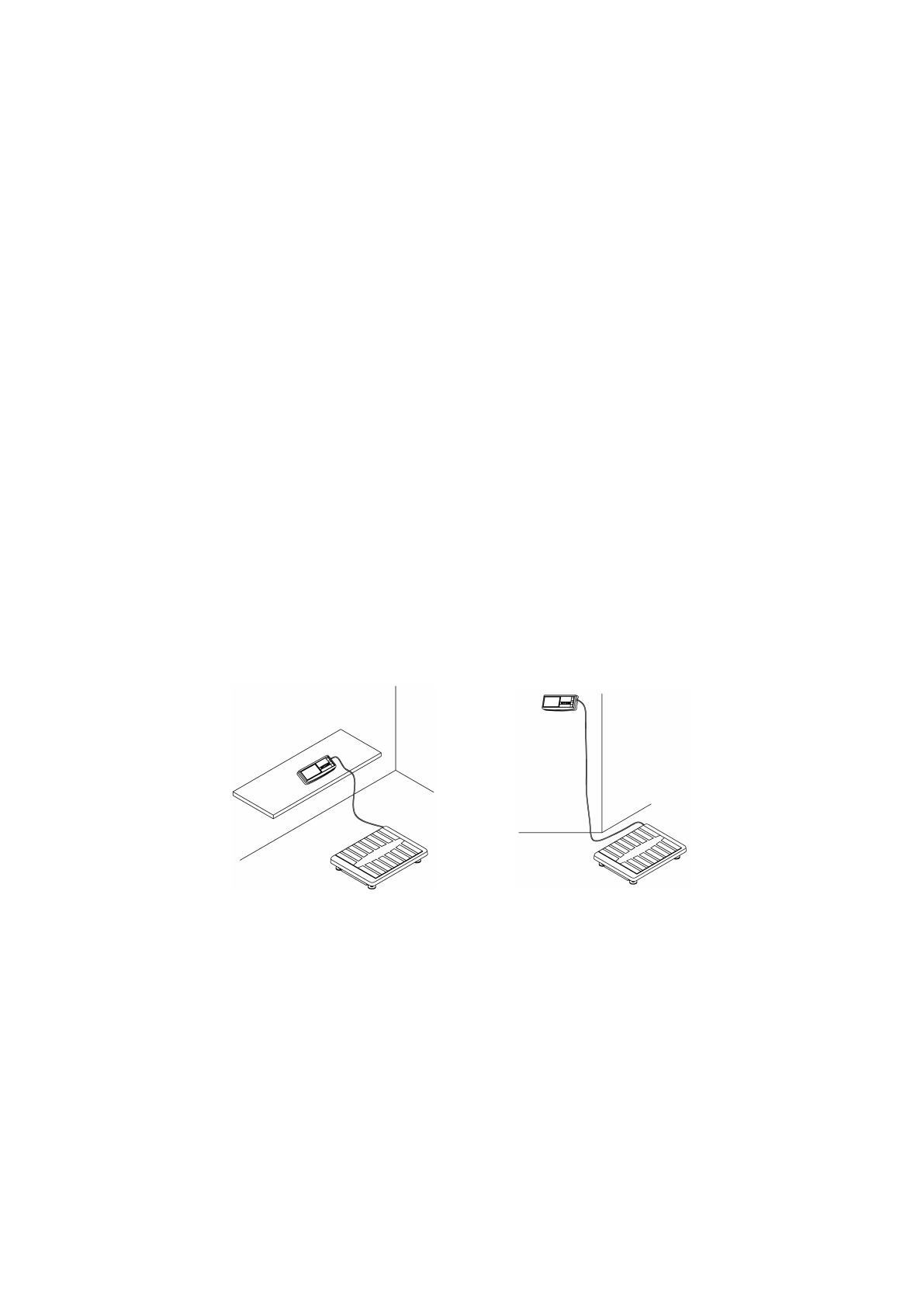

Рис.

6.1 -

Варианты размещения устройства индикации:

а

-

на столе; б

-

на стене

б) Вариант

А2 (с круглой вращающейся стойкой):

-

в  основании  весов  сдвинуть  стойку  в  направлении  указанном  стрелкой

(

Рис.

6.2),

обеспечив расстояние L = (3

÷5)

мм от ее края до края кронштейна;

а)

б)
