А/ТВ РЭ (Редакция 4.2) 2016

9

Масса

меньше минимально

допустимого значения

Масса в допуске

Масса больше максимально

допустимого значения

4.7.2

Установка значений минимальной (

L

) и максимальной (Н) массы

Находясь  в  режиме  контроля  массы,  нажать  кнопку

.  Весы  перейдут  в  режим  установки

минимального уровня массы.

Нажатием кнопки

выбрать требуемую цифру в мигающем знакоместе.

Нажать

.  Замигает  следующее  знакоместо.  Нажатием  кнопки

выбрать  следующую

цифру, и т.д. После набора последней цифры нижнего уровня нажать кнопку

, весы переходят в

режим установки верхнего уровня и после его набора возвращаются в режим взвешивания, п

. 4.7.1.

Нажатием кнопки

осуществляется досрочное завершение набора и возврат в режим.

4.8

Работа в режиме управления дозирующими устройствами

4.8.1

Сигналы,  формируемые  весами  в  режиме  управления  дозирующим  устройством,  приве-

дены на Рис.

4.2.

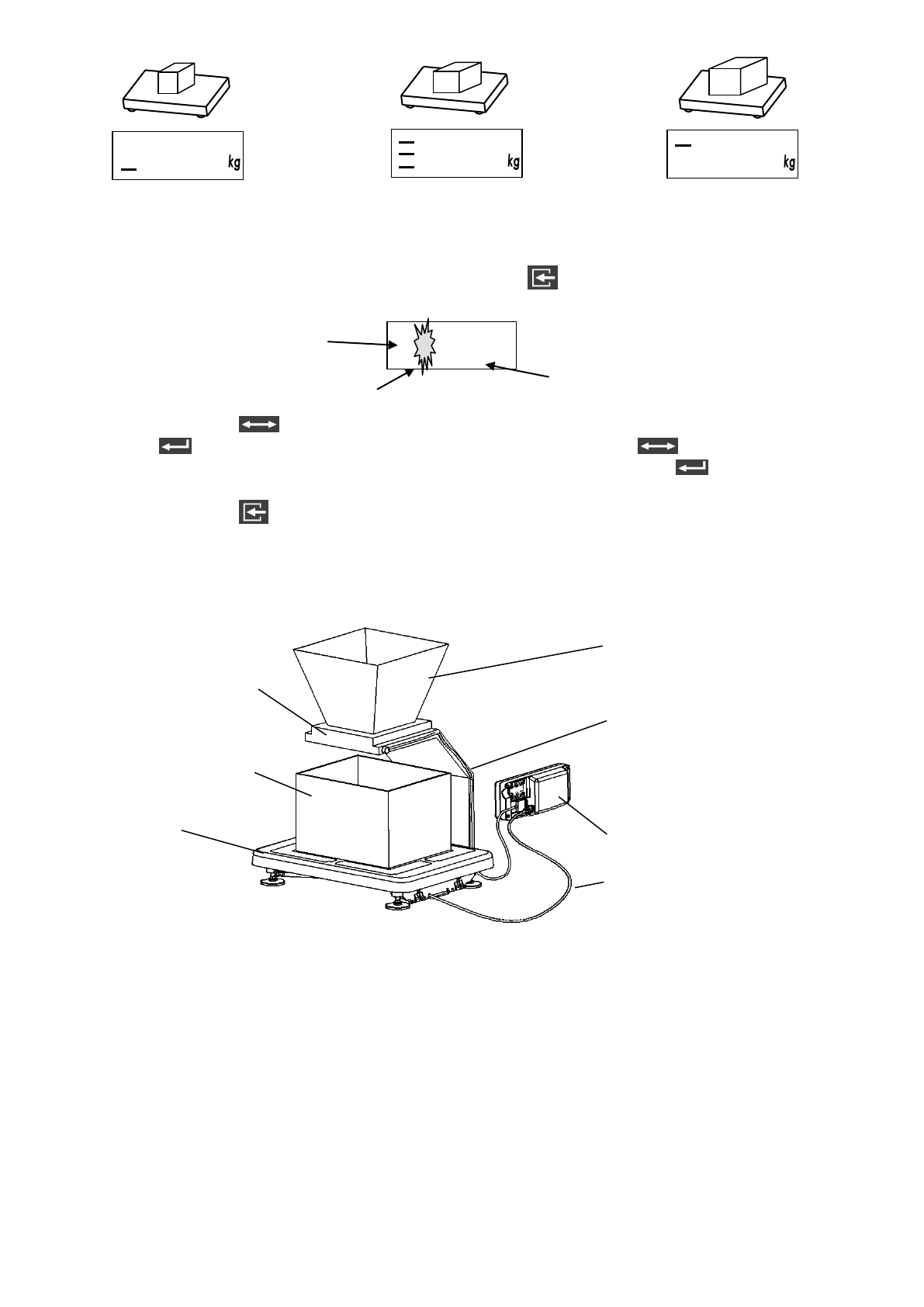

Рис.

4.2 -

Подключение дозирующего устройства к весам

4.8.2

Порядок работы в дозирующем режиме

Порядок работы в дозирующем режиме аналогичен режиму контроля массы (п.

 4.7).

4.8.3

Подключение дозирующих устройств

Подключение устройств дозирования производится через разъем интерфейса.

Управление  устройствами  дозирования  производится  сигналами

S

0  и

S

1  размахом  от  не  более

минус 3 В до не менее плюс 3 В

(

Рис.

4.3),

при сопротивлении нагрузки не менее 3 кОм. При работе с

дозирующими устройствами возможно использование аппаратных сигналов “

TARE

” и “

ZERO

”, обес-

печивающих выборку массы тары и установку весов на нуль соответственно. Сигналы должны иметь

уровни

RS-232C

и активны в состоянии нуля (+ 4 …+ 12 В). Нумерация

контактов разъема

приведена

на

Рис.

4.4.



Уровни  сигналов

S0

и

S

1 формируются драйвером

RS-

232С  (м/с

SP202EEN

).  Во избежание  вы-

Весы

Кабель, соединяющий весовую плат-

форму и устройство индикации

Управляемая

заслонка

Тара для

дозируемого товара

Резервуар для жидкого

или сыпучего материала

Кабель, соединяющий управляемую

заслонку дозатора и разъём внеш-

него интерфейса весов

Терминал

 L -

минимальный уровень

(H -

максимальный уровень)

Мигающее

знакоместо

Ранее установленное значение массы

в килограммах

L 0 1 0 . 5 0

9 . 0 0

1 1 . 0 0

1 5 . 0 0
