(D24-D31), (D32-D39).

Список команд приведен в Табл.

6.1

(все коды приведены в шестнадцатеричной системе счис-

ления).

Табл.

6.1

Команда

Код

Информация, передаваемая весами

Запрос слова

состояния

0x44  D7 -

индикатор процесса взвешивания:

1 -

завершен, 0

-

не завершен;

D6 -

индикатор «

»: 0 -

не высвечен, 1

-

высвечен;

D5 -

индикатор «

»: 0 -

не высвечен, 1

-

высвечен;

D15 - D8, D4 - D0 -

неопределенное состояние

Запрос  массы,

выводимой  на

индикацию

0x45  D15 -

знак массы: 0

– «+», 1 – «-» ;

D14 - D0 -

масса в граммах с дискретностью, соответствующей типу

весов, в прямом коде в двоичной системе счисления

Запрос  дискрет-

ности отсчета

0x48  D7 -

индикатор процесса взвешивания:

1 -

завершен, 0

-

не завершен;

D6 -

индикатор «

»: 0 -

не высвечен, 1

-

высвечен;

D5 -

индикатор «

»: 0 -

не высвечен, 1

-

высвечен;

D15 - D8 -

дискретность отсчета: 0x00

-

1 г; 0x01

-

0,1 г;

0х04

-

0,01 кг; 0х05

-

0,1 кг.

Выборка  массы

тары

0x0D  -------

Установка  нуля

на  индикаторе

массы

0x0E  -------

Запрос  массы,

слова  состояния

и  дискретности

отсчета

0x4A  D7 -

состояние процесса взвешивания: 1

-

завершен, 0

-

не завершен;

D6 -

индикатор «

»:0 -

не высвечен, 1

-

высвечен;

D5 -

индикатор «

»: 0 -

не высвечен, 1

-

высвечен;

D15 - D8 -

дискретность отсчета: 0x00

-

1 г; 0x01

-

0,1 г;

0х04

-

0,01 кг; 0х05

-

0,1 кг;

D39 -

знак массы: 0

- «+», 1 - «-»;

D38 - D16 -

масса в граммах с дискретностью, соответствующей типу

весов, в прямом коде в двоичной системе счисления

6.1

Подключение к компьютеру

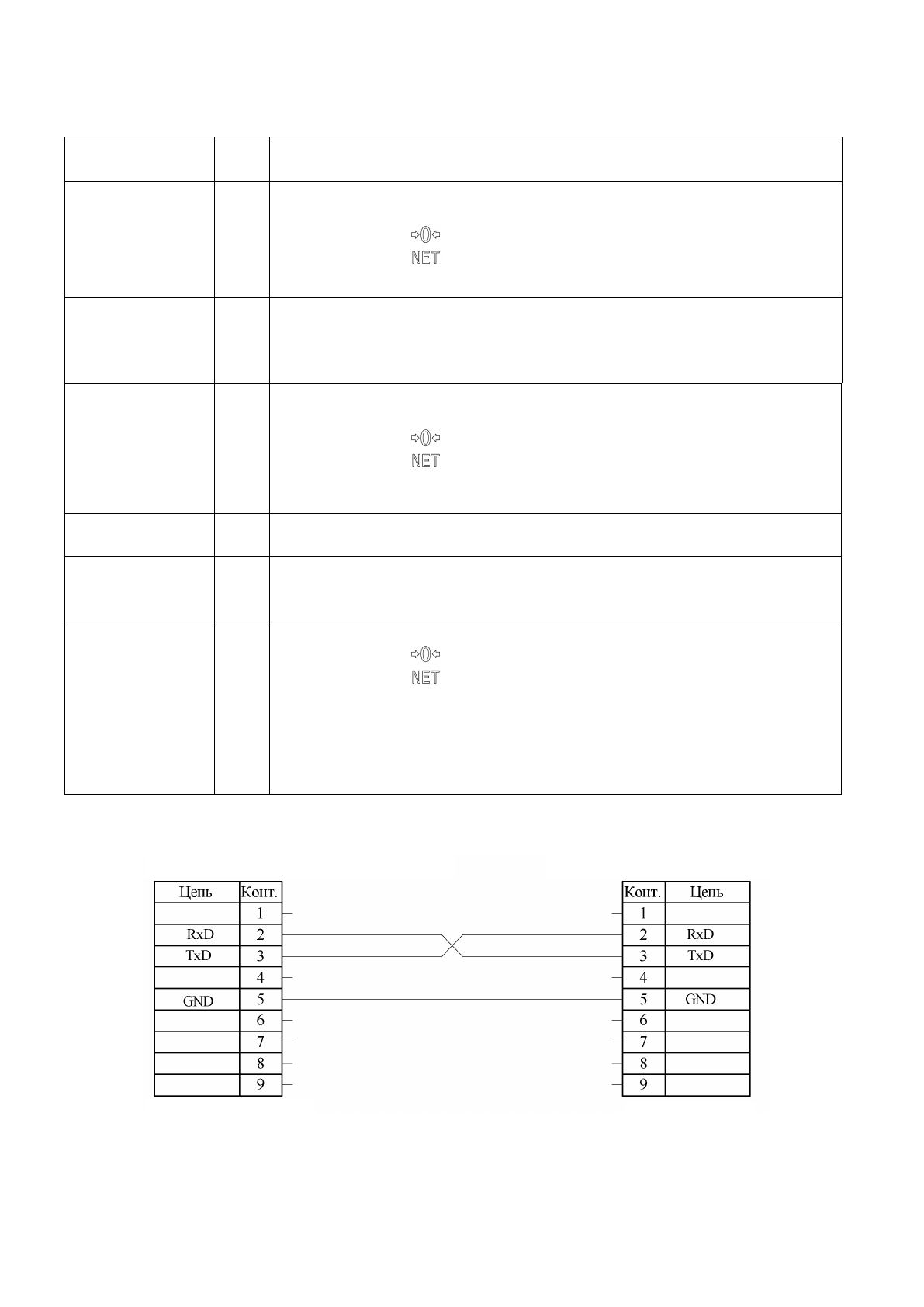

Электрическая схема кабеля для подключения весов к компьютеру приведена на Рис.

6.2.

Рис.

6.2

-

Кабель для подключения весов к компьютеру

Указания по электромонтажу

-

цепи вести кабелем КММ

-4 (0,12 ÷ 0,2)

мм или аналогичным

.

Надёжная работа интерфейса обеспечивается при длине соединительного кабеля не более 15 м.

Х2 (розетка DB9

-

F, с кожухом)

Х1 (розетка DB9

-

F, с кожухом)

К компьютеру

К терминалу весов
