9

pipe  and  slide  pipe  connector  over  upper  pipe  onto  lower  pipe  and

tighten.

4.  Attach the motor with switch compartment onto the upper pipe. Ensure

the  switch  compartment  is  pushed  fully  onto  the  upper  pipe  and  se-

cured with the screw provided.

5.  Loosen Guard Mounting Nut from the Motor Housing.

6.  Position rear guard firmly to motor housing and then fasten by turning

guard mounting nut clockwise tightly.

7.  Push the blade along motor shaft, fasten it firmly with spinner by turn-

ing counter clockwise.

8.  Hang  the  Front  Guard  to  Rear  Guard  with  the  position  fixer  provided

at the rim of Guard, and then fix together with clips provided. Pay at-

tention that the hole for the metric at the rim from the front and back

guard are in line. Insert the screw through the holes and screw on the

nut.

OSCILLATION CONTROL

1.  Push the oscillation knob to oscillate.

2.  Pull the oscillation knob to stop.

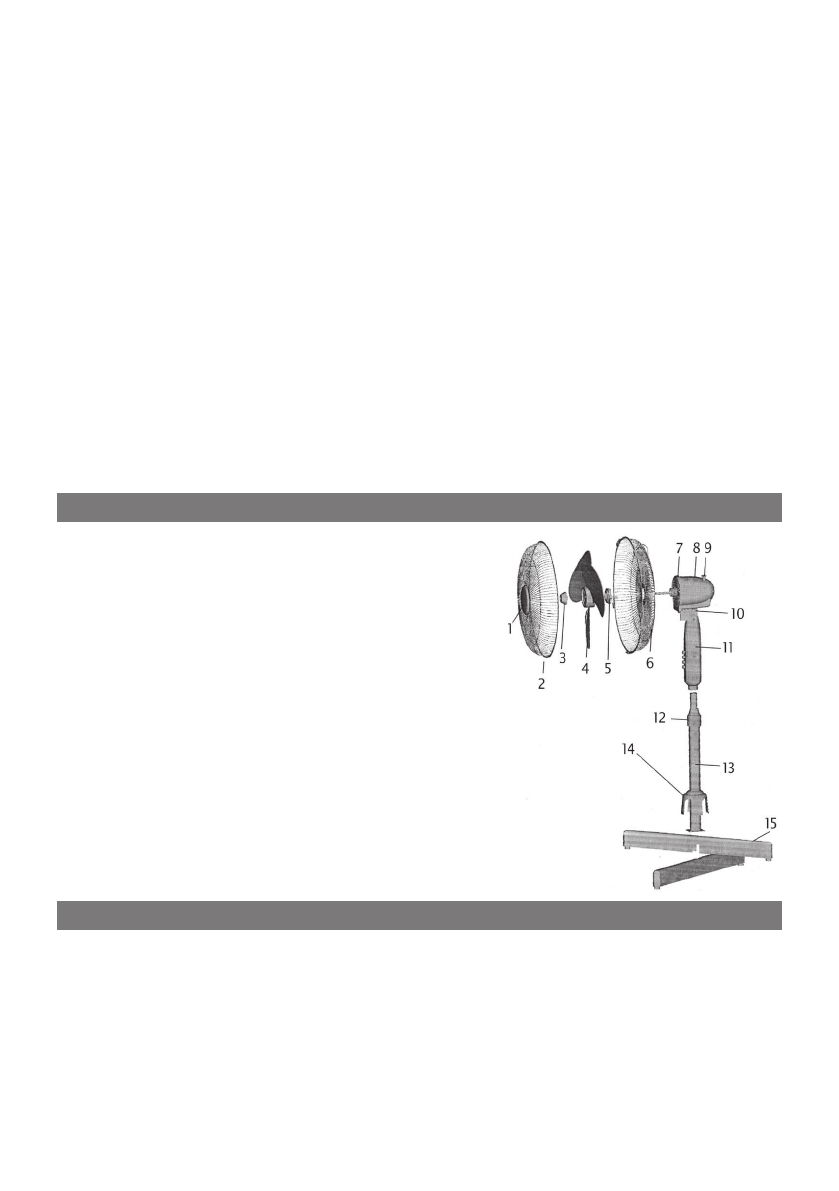

1.  GUARD ORNAMENT

2.  FRONT GUARD

3.  SPINNER

4.  FAN BLADE

5.  GUARD MOUNTING NUT

6.  REAR GUARD

7.  FRONT MOTOR COVER

8.  REAR MOTOR COVER

9.  OSCILLATION KNOB

10.  NECK PIECE ASSEMBLY

11.  SWITCH COMPARTMENT

12.  HEIGHT ADJUSTER

13.  LOWER METAL PIPE

14.  BASE ORNAMENT

15.  X-BASE

1.  Plug the power cord into a suitable socket.

2.  To engage/dis-engage the head oscillation, push in/pull out the clutch

knob.

3.  Tilt the head up or down to the required position. There is a click mech-

anism that will hold the head in the desired position.

4.  The fan is switched on using the push buttons on the base, i.e.

0: Off, 1 = Low Speed, 2 = Medium Speed, 3 = Maximum speed

UNIT DESCRIPTION

OPERATING INSTRUCTIONS
