12
Подключение
к
системе
газоснабжения
Газовое
оборудование
подключается
исключительно
представителем
государственной
газовой
службы
Вашего
района
.
О
подключении
газового
оборудования
должен
быть
составлен
акт
на
фирменном
бланке
в
двух
экземплярах
,
один
из
которых
должен
остаться
у
пользователя
.
Подключение
подачи
газа
должно
выполняться
в
соответствии
с
действующими
нормами
страны
,
где
устанавливается
газовая
варочная
поверхность
,
квалифицированными
специалистами
.
На
конце
подводящего
трубопровода
необходимо
предусмотреть
установку
предохранительного
крана
.
Данное
оборудование
прошло
заводские
приемочные
испытания
и
настроено
на
работу
с
газом
того
типа
,
который
указан
на
паспортной
табличке
.
Эта
табличка
находится
на
тыльной
стороне
газовой
варочной
поверхности
рядом
с
присоединительным
газопроводом
.
Удостоверьтесь
в
соответствии
типа
подаваемого
газа
типу
газа
,
указанного
в
паспортной
табличке
.
Если
такое
соответствие
отсутствует
следуйте
указаниям
,
приведенным
в
пункте
«
Настройка
на
различные
типы
газа
».
Для
обеспечения
максимальной
отдачи
и
минимального
расхода
следите
за
тем
,
чтобы
давление
подачи
газа
соответствовало
следующим
значениям
:
магистральный
: G20 — 20 mbar,
сжиженный
: G30 — (28— 30) mbar, G31 — 37
mbar,
или
было
близко
к
ним
.
В
случае
если
давление
используемого
газа
отличается
от
рекомендованных
значений
(
или
подвергается
колебаниям
),
необходимо
установить
на
входном
трубопроводе
соответствующий
регулятор
давления
.
Выполните
подключение
к
системе
газоснабжения
,
пользуясь
жесткой
металлической
трубой
и
муфтами
,
или
посредством
гибкой
трубы
из
нержавеющей
стали
,
соответствующими
действующим
нормам
.
Проследите
за
тем
,
чтобы
используемые
гибкие
металлические
трубы
не
входили
в
контакт
с
перемещающимися
частями
,
не
были
зажаты
и
не
были
повреждены
.
Присоединительный
газопровод
газовой
варочной
поверхности
имеет
наружную
резьбу
1/2".
Выполняйте
подключение
,
стараясь
исключить
любое
силовое
воздействие
на
варочную
поверхность
.
ВНИМАНИЕ
!
По
завершению
установки
обязательно
проверьте
герметичность
соединений
,
пользуясь
мыльным
раствором
.
ЗАПРЕЩАЕТСЯ
выполнять
такого
рода
проверку
при
включенном
пламени
.
Подключение
к
электросети
Данное
оборудование
предназначено
для
работы
при
однофазном
напряжении
питания
220—230
В
~, 50
Гц
.
Подключение
должно
выполняться
в
соответствии
с
действующими
нормами
и
предписаниями
действующих
законов
.
Вилка
и
шнур
,
используемые
для
подключения
,
должны
соответствовать
стандартам
и
выдерживать
мощность
,
потребляемую
оборудованием
.
Заземляющий
провод
(
желто
-
зеленый
)
не
должен
размыкаться
выключателем
.
В
любом
случае
питающий
шнур
должен
располагаться
таким
образом
,
чтобы
ни
в
одной
его
точке
не
достигалась
температура
на
50°
С
выше
температуры
окружающей
.
13
ВНИМАНИЕ
!
Не
используйте
бытовые
удлинители
и
т
.
п
.
для
соединения
с
сетью
,
поскольку
они
могут
перегреться
и
воспламениться
.
Оборудование
обязательно
должно
быть
заземлено
.
Изготовитель
не
несет
никакой
ответственности
,
если
это
условие
не
выполнено
.
При
повреждении
электрического
шнура
,
его
замену
должен
производить
квалифицированный
специалист
сервисной
службы
.
В
случае
замены
шнура
питания
необходимо
использовать
только
шнуры
,
обеспечивающие
работу
при
имеющейся
нагрузке
и
температуре
эксплуатации
.
Кроме
того
,
необходимо
,
чтобы
провод
заземления
(
желто
-
зеленый
)
был
на
20
мм
длиннее
,
чем
другие
.
На
данном
оборудовании
применяется
шнур
сечением
: 3
х
0,75
мм
2 .
НАСТРОЙКА
НА
РАЗЛИЧНЫЕ
ТИПЫ
ГАЗА
Если
тип
газа
,
который
Вы
будете
использовать
,
отличается
от
того
,
на
который
настроена
Ваша
газовая
варочная
поверхность
(
см
.
маркировку
на
нижней
стороне
газовой
варочной
поверхности
),
необходимо
заменить
газовые
жиклеры
.
Делают
это
следующим
образом
:
•
Снимите
поддерживающие
решетки
для
посуды
и
выньте
рассекатели
горелок
с
колпачками
из
гнезд
;
•

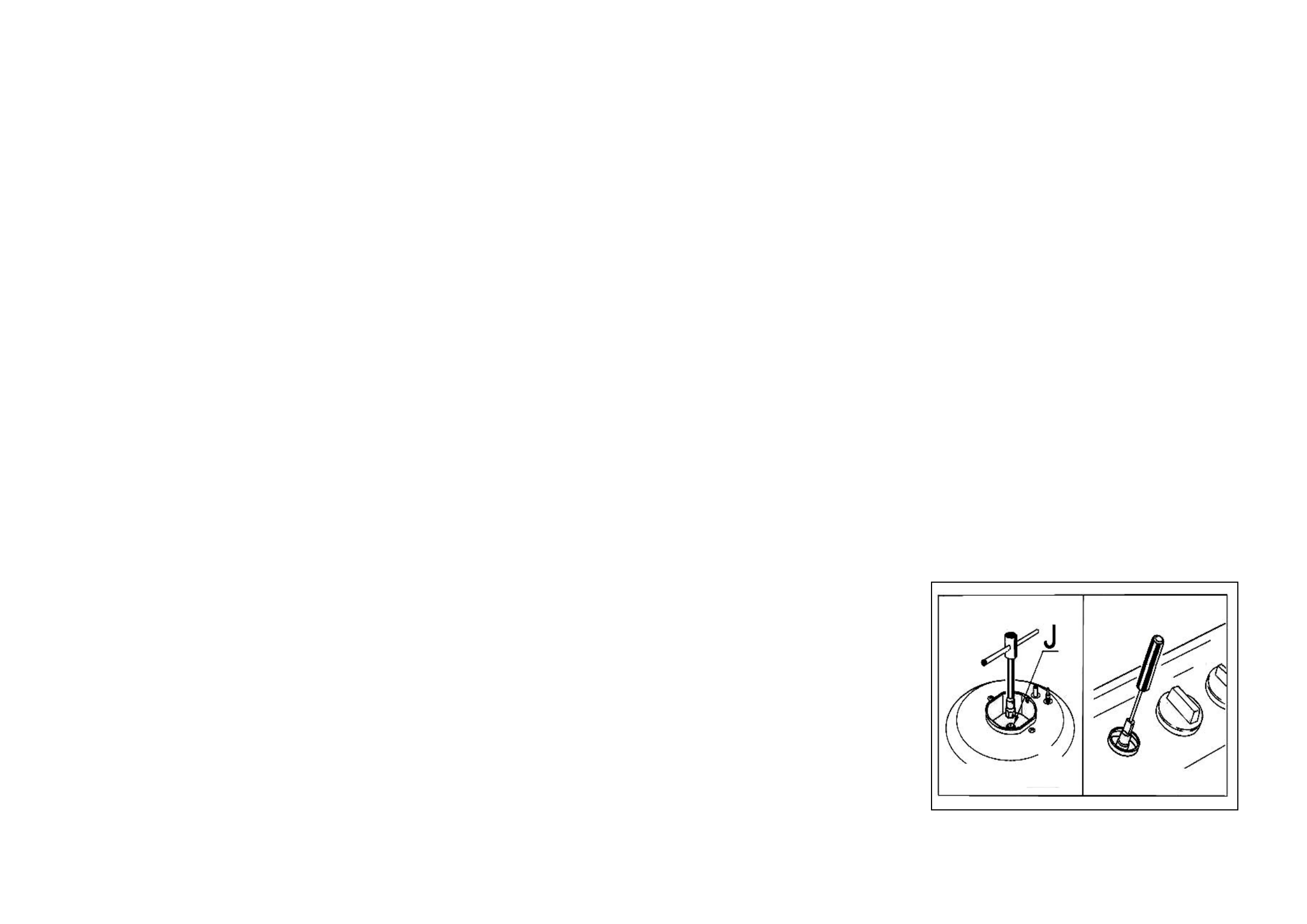

Выверните
жиклеры
«J»
(
см
.
рис
. 9)
торцевым
ключом
на
7
мм
и
замените
их
подходящими
(
см
.
таблицу
«
Диаметры
жиклеров
,
мм
»).
Жиклеры
маркируются
указанием
диаметра
отверстия
в
миллиметрах
в
верхней
части
жиклера
;
•
Аккуратно
соберите
все
компоненты
газовой
варочной
поверхности
в
обратном
порядке
.
Напоминаем
:
если
давление
газа
отличается
от
указанного
в
таблице
,
необходимо
установить
подходящий
регулятор
давления
в
соответствии
с
местными
стандартами
пользования
газовой
сетью
.
Регулировка
поступления
воздуха
в
горелки
Такая
регулировка
не
требуется
.
Регулировка
минимального
пламени
Эта
регулировка
производится
после
замены
жиклеров
или
при
необходимости
.
Последовательность
действий
при
регулировке
следующая
:
•
Зажгите
горелку
и
поверните
ручку
управления
газовой
горелкой
до
положения
«
Минимальное
пламя
»
•
Снимите
ручку
управления
с
вентиля
.
•
Вставьте
маленькую
отвертку
с
плоским
жалом
в
стержень
вентиля
(
см
.
рис
. 9).
В
вентилях
,
оборудованных
предохранительным
клапаном
системы
«
газ
-
контроль
»,
регулировочный
винт
может
Рис
. 9
находиться
снаружи
стержня
вентиля
.
Характеристики
