• Убедитесь, что после установки

имеется доступ к вилке.

• Для отключения прибора от электросети

не тяните за кабель электропитания.

Всегда беритесь за саму вилку.

• В случае подключения прибора через

удлинитель, переходник или тройник

существует опасность возгорания.

Убедитесь, что заземление отвечает

действующим нормам и правилам.

• На всем протяжении сетевого кабеля ни

один из его участков не должен

подвергаться нагреву более 90°C.

Убедитесь, что голубой провод

нейтрали подключен к контакту

клемммной колодки,

помеченному буквой «N».

Подключите коричневый (или

черный) фазовый провод к

контакту клеммной колодки,

помеченному буквой «L».

Фазовый провод всегда должен

быть подключен.

Сетевой шнур

При замене сетевого шнура используйте

только специальный кабель или кабель с

эквивалентными характеристиками. Тип

кабеля: H05V2V2-FT90.
Удостоверьтесь, что провод имеет

сечение, допускающее его использование

при данном напряжении и рабочей

температуре. Желто-зеленый провод

заземления должен быть примерно на 2 см

длиннее коричневого (или черного)

провода, идущего на фазу.

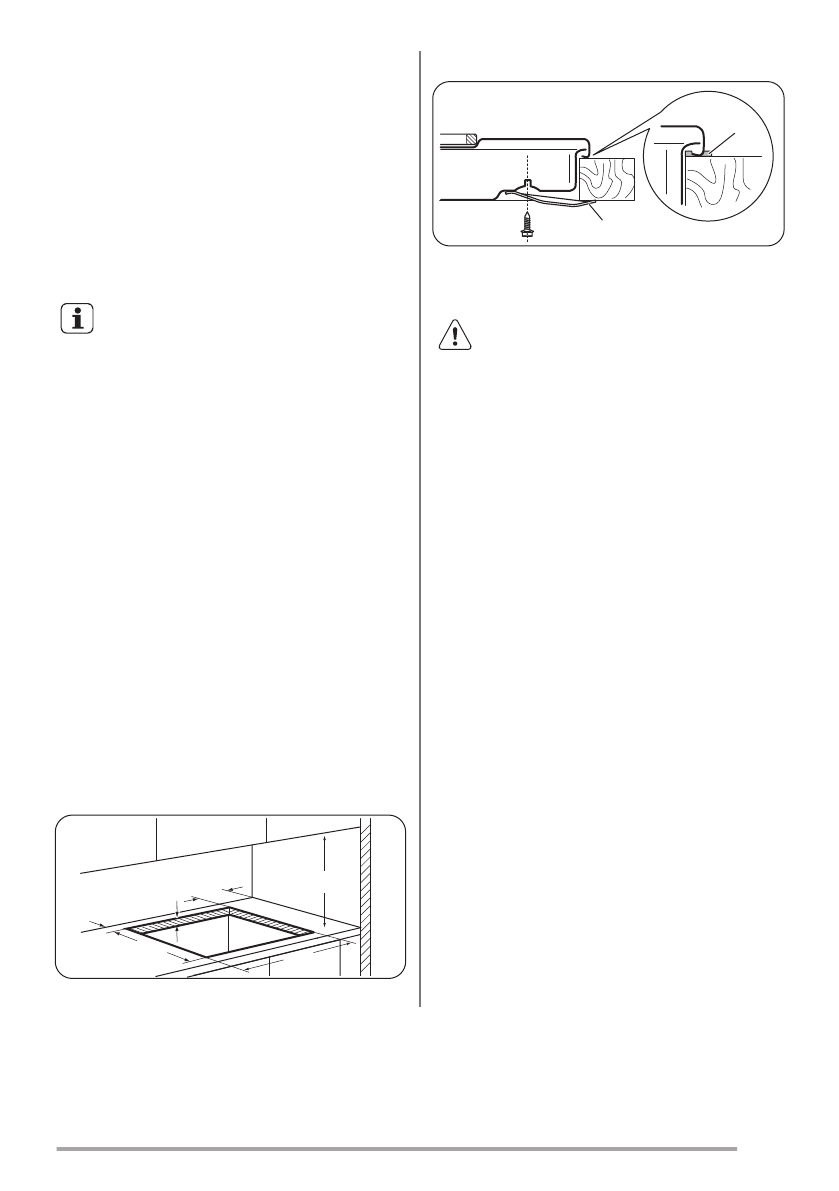

Встраивание

min. 55 mm

min. 650 mm

550 mm

min. 100 mm

30 mm

470 mm

A

B

A. идущая в комплекте герметизирующая

прокладка

B. идущие в комплекте крепежные скобы

ПРЕДУПРЕЖДЕНИЕ

Варочную панель следует

встраивать только в столешницу

с ровной поверхностью.

Возможности встраивания

Панель, установленная под варочной

панелью, должна легко сниматься для

обеспечения доступа к узлам,

нуждающимся в техническом

обслуживании.
Кухонный шкаф с дверцей

A. Съемная панель

B. Пространство для подключения

проводов

Кухонный шкаф с духовым шкафом

Из соображений безопасности, а также для

упрощения процедуры извлечения

духового шкафа из шкафа, электрические

соединения для варочной панели и

духового шкафа должны быть выполнены

раздельно.
