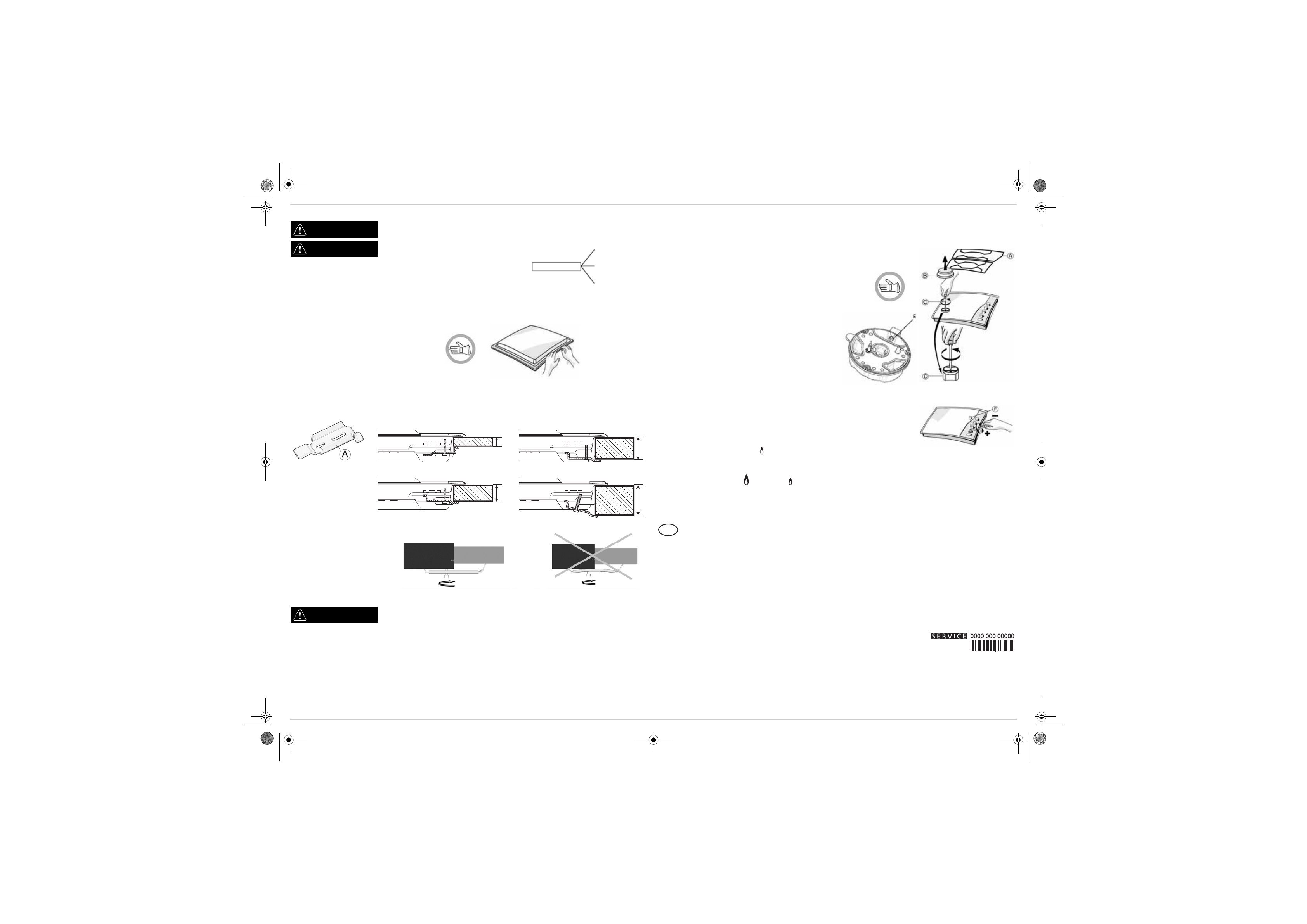

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

ВАЖНО: данные по напряжению и потребляемой мощности указаны на паспортной табличке.

МОНТАЖ

ПЕРЕОБОРУДОВАНИЕ НА РАЗЛИЧНЫЕ ТИПЫ ГАЗА

Если предполагается эксплуатировать прибор на газе, тип которого отличается от типа газа, указанного на паспортной табличке и этикетке,
приклеенной сверху варочной панели, то необходимо заменить инжекторы.
Снимите этикетку с данными и храните ее вместе с Руководством по эксплуатации.

Используйте регуляторы давления, пригодные для значений давления газа, указанных в Руководстве.

Замену газовых инжекторов должен выполнять сотрудник сервисного центра или квалифицированный специалист.

Инжекторы, не входящие в комплект поставки, необходимо заказать в сервисном центре.

Отрегулируйте положение кранов, соответствующее минимальной подаче газа.

ПРИМЕЧАНИЕ: при использовании сжиженного нефтяного газа (G30/G31), винт, регулирующий минимальную подачу газа, должен быть

затянут до упора.

ВАЖНО: если поворот ручек горелок требует усилий, обратитесь в сервисный центр для замены неисправного крана горелки.

ВАЖНО: при пользовании газовым баллоном его необходимо правильно установить (вертикально).

ЗАМЕНА ИНЖЕКТОРОВ (см. таблицу “Инжекторы” в Руководстве)

РЕГУЛИРОВКА ПОЛОЖЕНИЯ КРАНОВ, СООТВЕТСТВУЮЩЕГО МИНИМАЛЬНОЙ ПОДАЧЕ ГАЗА

НАЦИОНАЛЬНЫЕ НОРМЫ

Проследите за тем, чтобы прибор был установлен и подключен к электрической сети/сети газоснабжения квалифицированным техническим
специалистом в соответствии с инструкциями изготовителя и действующими местными правилами техники безопасности.

СЕРВИСНЫЙ ЦЕНТР

 ПРЕДУПРЕЖДЕНИЕ

Эта операция должна выполняться квалифицированным техническим специалистом.

 ПРЕДУПРЕЖДЕНИЕ

• Подключение к электрической сети должно

выполняться с соблюдением местных норм.

• Заземление прибора согласно действующим

нормам является обязательным.

• Запрещается пользоваться удлинителями.

Очистите поверхность варочной панели по всему

периметру и проложите вдоль него входящую в

комплект поставки прокладку, как показано на рисунке.

Установите варочную панель в выемку в столешнице, вырезанную по размерам, указанным в Руководстве.

ПРИМЕЧАНИЕ: длина сетевого шнура должна быть достаточной для того, чтобы панель можно было снять через верх.

Для крепления варочной панели используйте скобы (

A

), входящие в комплект поставки. Вставьте скобы в соответствующие отверстия (они

обозначены стрелкой) и закрепите их винтами в соответствии с толщиной столешницы (см. рисунки ниже).

 ПРЕДУПРЕЖДЕНИЕ

Эта операция должна выполняться квалифицированным техническим специалистом.

L

N

Земля

(желто-зеленый)

20

30

60

40

Столешница толщиной 20 мм

Столешница толщиной 40 мм

Столешница толщиной 30 мм

Столешница толщиной 60 мм

НЕТ

Снимите решетки (

A

).

Выньте  горелки  (

B

).

Пользуясь торцевым гаечным ключом нужного размера,
открутите инжектор (

C

), подлежащий замене.

Замените его инжектором, пригодным для нового типа газа.

Установите новый инжектор в гнездо (

D

).

Если на варочной панели есть горелка с несколькими рядами
пламени, используйте для замены инжектора (

E

) гаечный ключ с

открытым зевом.

Прежде чем устанавливать варочную панель, не забудьте прикрепить
прилагаемую к инжекторам табличку с данными, касающимися нового
типа газа, таким образом, чтобы она закрыла собой табличку,
относящуюся к предыдущему типу газа.

Для того чтобы правильно отрегулировать минимальное пламя, снимите ручку крана и выполните
следующие действия:

затяните винт для уменьшения высоты пламени (-);

ослабьте винт для увеличения высоты пламени (+).

Такая регулировка должна выполняться, когда кран находится в положении, соответствующем
минимальной подаче газа (малое пламя)  .

Регулировка  подачи  первичного  воздуха на горелки не требуется.

После этого выполните розжиг горелок и для проверки стабильности пламени переведите ручки

из максимального положения  в минимальное .

Закончив регулировку, поставьте новую пломбу, пользуясь сургучом или аналогичным материалом.

Перед тем как обращаться в сервисный центр, подготовьте следующие данные:
-

описание неисправности или проблемы;

-

точное название модели (указано на этикетке, вклеенной в Руководство или в гарантийный талон);

-

сервисный номер (число, указанное после слова Service на находящейся с нижней стороны варочной
панели паспортной табличке, а также на этикетке, наклеенной на Руководство или гарантийную
книжку);

-

ваш полный адрес и номер телефона.

Если необходим ремонт прибора, обращайтесь в авторизованную мастерскую послереализационного
обслуживания в соответствии с указаниями в гарантии.

RU

400010793528_ru-RU.fm  Page 12  Wednesday, April 8, 2015  12:55 PM
