ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ПОЛЬЗОВАНИЮ ГОРЕЛКАМИ
ВАЖНО: ПРИ ПОЛЬЗОВАНИИ ВАРОЧНОЙ ПАНЕЛЬЮ ВСЯ ЗОНА, ЗАНИМАЕМАЯ ЕЮ, СИЛЬНО НАГРЕВАЕТСЯ.
•
Чтобы зажечь газ на одной из горелок, поворотом против часовой стрелки переведите соответствующую ручку в положение,
соответствующее максимальному пламени.
•
Чтобы зажечь газ на горелке, следует прижать ручку к панели управления.
•
После того как горелка загорится, не отпускайте ручку еще 5-10 секунд для обеспечения правильного срабатывания
предохранительного устройства.
Если пламя горелки внезапно гаснет (из-за сквозняка, прекращения подачи газа, пролившейся жидкости и т.д.), это
предохранительное устройство немедленно прекращает подачу газа на горелку.
• Не следует нажимать на ручку более 15 секунд. Если по истечении этого времени горелка не зажглась, подождите не
менее одной минуты, прежде чем повторять попытку зажечь ее.
ПРИМЕЧАНИЕ:
Если какие-либо особенности подаваемого местного газа создают трудности при зажигании горелки,
рекомендуется повторить операцию и установить при этом ручку в положение, соответствующее малому пламени.
После отпускания нажатой ручки горелка может погаснуть.
Это означает, что предохранительное устройство не успело
достаточно нагреться. В этом случае еще раз повторите вышеописанные действия.

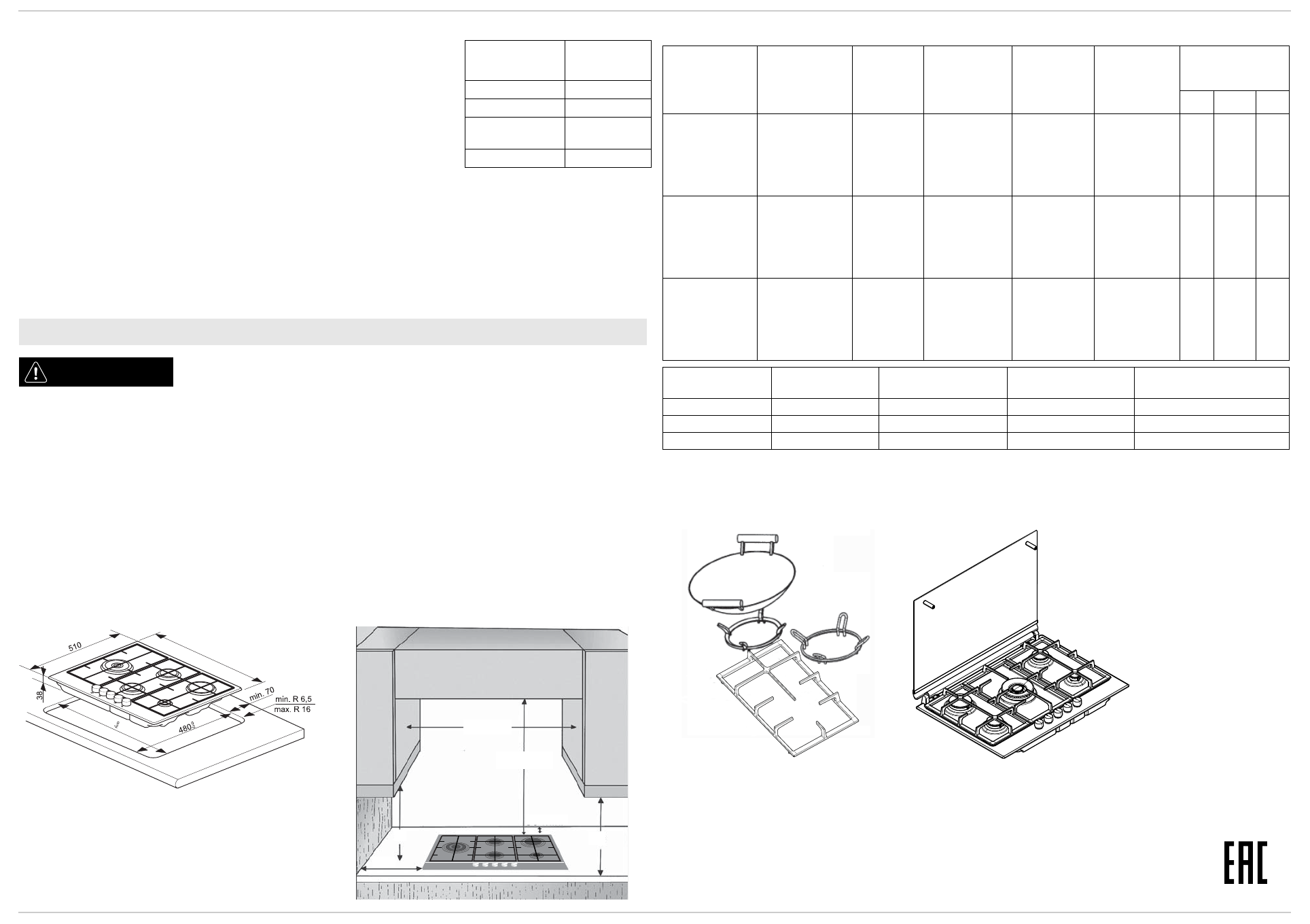

НЕОБХОДИМЫЕ РАЗМЕРЫ И РАССТОЯНИЯ (мм)
АДАПТЕР ДЛЯ ВОКА и КРЫШКА ДЛЯ ИЗДЕЛИЯ
(в комплект не входят; эти принадлежности можно приобрести дополнительно в сервисном центре).
Данная варочная панель имеет горелки различного диаметра. Для того чтобы результаты
пользования горелками оказались более эффективными, придерживайтесь следующих
правил:
-
Пользуйтесь кастрюлями и сковородами, диаметр дна которых равен или немного
превосходит диаметр горелки (см. таблицу справа).
-
Пользуйтесь только кастрюлями и сковородами с плоским дном.
-
Готовьте пищу в соответствующем количестве воды, не снимая при этом крышку.
-
Следите, чтобы кастрюля не выступала за края варочной панели
-
Сковороды с выпуклым дном (например, китайскую сковороду вок) используйте вместе
с опорной решеткой, которую следует устанавливать только на 2-контурную горелку
ВАЖНО: неправильное использование решеток может привести к повреждению
варочной панели: не устанавливайте решетки обратной стороной вверх и не
сдвигайте их по варочной панели.
Нельзя:
-
использовать чугунные жаровни, плиты из сланцевого камня, керамические
кастрюли и сковороды;
-
использовать рассекатели типа металлических решеток или иные;
-
одновременно ставить на две горелки одну емкость (например, кастрюлю для варки
рыбы).
Горелка
Диаметр
кастрюли
2-контурная
от 24 до 26 см
Сильная горелка
от 24 до 26 см
Средненагрев.
горелка
от 16 до 22 см
Вспомогательная
от 8 до 14 см
ИСПОЛЬЗОВАНИЕ ВАРОЧНОЙ ПАНЕЛИ
ОСТОРОЖНО
Не допускайте, чтобы пламя горелки выходило за края дна посуды.
ПРИМЕЧАНИЕ: В случае установки над варочной панелью
вытяжки необходимо соблюдать размеры, указанные в
руководстве по эксплуатации вытяжки
860
840
860 min.
400 min.
400 min.
750 min.
50 min.
100
ТАБЛИЦА ИНЖЕКТОРОВ
КАТЕГОРИЯ II2H3+
Тип
используемого
газа
Тип горелки
Маркировка
инжекторов
Номинальная
тепловая
мощность
Номинальный
расход
Пониженная
тепловая
мощность
Давление газа,
мбар
кВт
кВт
мин. номин. макс.
ПРИРОДНЫЙ ГАЗ
(метан)
G20
2-контурная
149 H3
4,00
381 л/ч
2,20
17
20
25
Сильная горелка
128B
3,00
286 л/час
0,60
Средненагрев.
горелка
95
1,65
157 л/ч
0,35
Вспомогательная
78A
1,00
95 л/час
0,30
СЖИЖЕННЫЙ
НЕФТЯНОЙ ГАЗ
(бутан)
G30
2-контурная
100
4,00
291 г/ч
1,90
20
28-30
35
Сильная горелка
87
3,00
218 г/ч
0,60
Средненагрев.
горелка
67
1,65
120 г/ч
0,35
Вспомогательная
50
1,00
73 г/час
0,30
СЖИЖЕННЫЙ
НЕФТЯНОЙ ГАЗ
(Пропан)
G31
2-контурная
100
4,00
286 г/ч
1,90
25
37
45
Сильная горелка
87
3,00
214 г/час
0,60
Средненагрев.
горелка
67
1,65
118 г/ч
0,35
Вспомогательная
50
1,00
71 г/час
0,30
Тип используемого
газа
Конфигурация
модели
Номинальная тепловая
мощность, кВт
Общий номинальный
расход газа
Воздух (м
3
), необходимый
для сгорания 1 м
3
газа
G20
20 мбар
5 горелок
11,30
1076 л/ч
9,52
G30
28-30 мбар
5 горелок
11,30
822 г/ч
30,94
G31
37 мбар
5 горелок
11,30
807 г/ч
23,80
ЭЛЕКТРОПИТАНИЕ: 220-240 В ~ 50/60 Гц 0,6 Вт
Виерлпул Юроп с.р.л. – Виале Гвидо Борги, 27 –
21025, Комерио (Варезе) ИТАЛИЯ
Завод: Виерлпул Юроп с.р.л.
Адрес: (21024) Бьяндронно Лок. Кассинетта (ВА) – Италия
Для России и стран Таможенного союза:
ООО «Виерлпул Си-Ай-Эс»
117105, г. Москва, Варшавское шоссе,
дом 9, стр.1Б, 3 эт.
Телефон горячей линии в РФ: 8-800-100-57-31
Сделано в Италии
