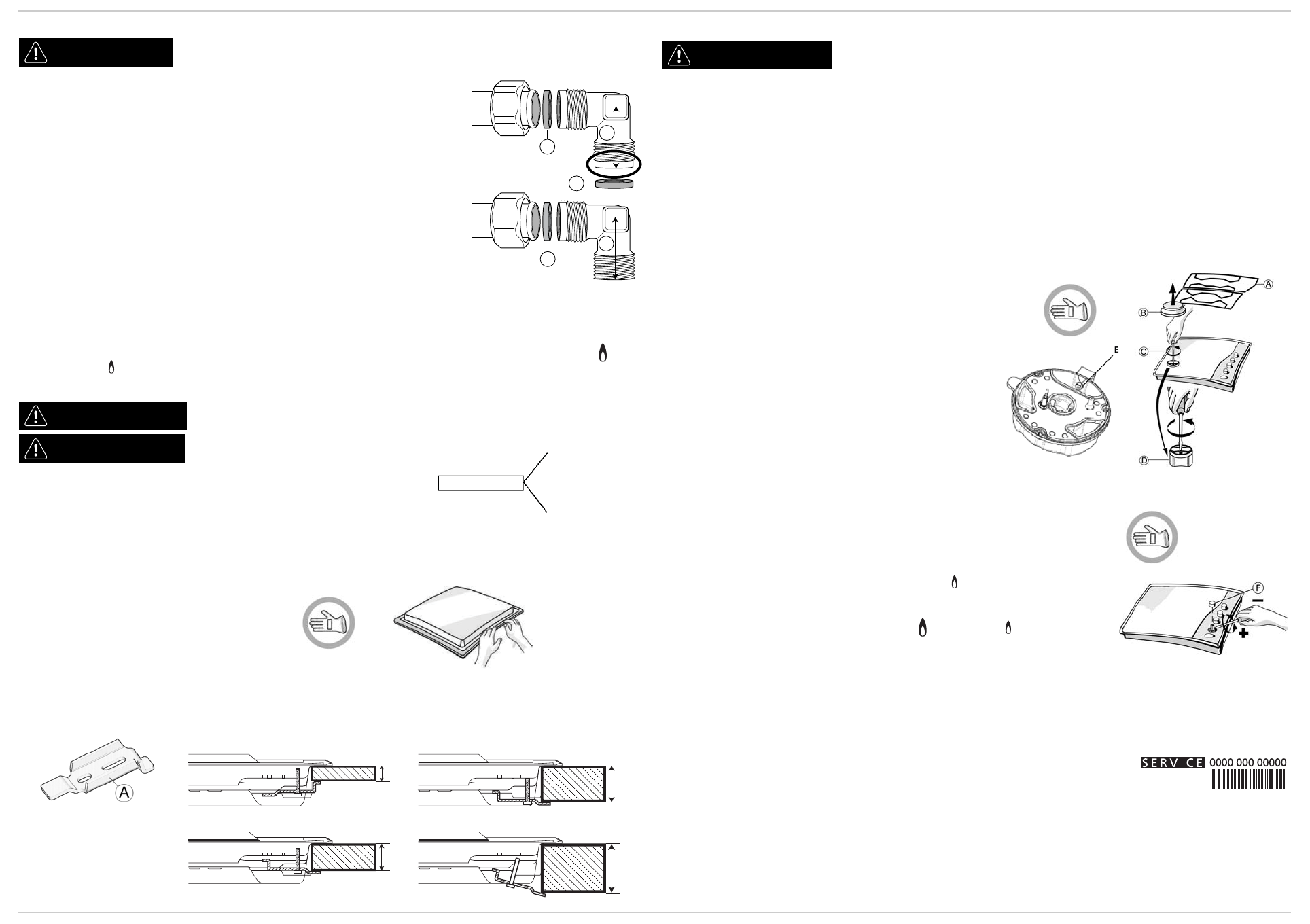

ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ПОДАЧИ ГАЗА
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
ВАЖНО: данные по напряжению и потребляемой мощности указаны на паспортной табличке.
МОНТАЖ
ПЕРЕОБОРУДОВАНИЕ НА РАЗЛИЧНЫЕ ТИПЫ ГАЗА
Если предполагается эксплуатировать прибор на газе, тип которого отличается от типа газа, указанного на паспортной табличке и
этикетке, приклеенной сверху варочной панели, то необходимо заменить инжекторы.
Снимите этикетку с данными и храните ее вместе с Руководством по эксплуатации.
Используйте регуляторы давления, пригодные для значений давления газа, указанных в Руководстве.
•
Замену газовых инжекторов должен выполнять сотрудник сервисного центра или квалифицированный специалист.
•
Инжекторы, не входящие в комплект поставки, необходимо заказать в сервисном центре.
•
Отрегулируйте положение кранов, соответствующее минимальной подаче газа.
ПРИМЕЧАНИЕ: при использовании сжиженного нефтяного газа (G30/G31), винт, регулирующий минимальную подачу газа,
должен быть затянут до упора.
ВАЖНО: если поворот ручек горелок требует усилий, обратитесь в сервисный центр для замены неисправного крана горелки.
ВАЖНО: при пользовании газовым баллоном его необходимо правильно установить (вертикально).
ЗАМЕНА ИНЖЕКТОРОВ (см. таблицу “Инжекторы” в Руководстве)
РЕГУЛИРОВКА ПОЛОЖЕНИЯ КРАНОВ, СООТВЕТСТВУЮЩЕГО МИНИМАЛЬНОЙ ПОДАЧЕ ГАЗА
НАЦИОНАЛЬНЫЕ НОРМЫ
Проследите за тем, чтобы прибор был установлен и подключен к электрической сети/сети газоснабжения квалифицированным
техническим специалистом в соответствии с инструкциями изготовителя и действующими местными правилами техники безопасности.
ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ
ОСТОРОЖНО
Эта операция должна выполняться квалифицированным техническим специалистом.
• Система подачи газа должна удовлетворять местным нормативам.
•
В прилагаемой спецификации национальных нормативов техники безопасности
приведены соответствующие требования, действующие в некоторых странах. Если
информация по вашей стране отсутствует, обратитесь за разъяснениями к лицу,
выполняющему установку.
•
Подсоединение варочной панели к трубе системы газоснабжения или к баллону с
газом должно выполняться с использованием жесткой медной или стальной трубы с
фитингами, соответствующими местным нормам, или же с использованием шланга со
сплошной поверхностью из нержавеющей стали, соответствующего местным нормам.
Максимальная длина шланга составляет 2 м.
•
Подсоедините входящее в комплект поставки колено (
A
)* или (
B
)* ко входному
патрубку варочной панели, установив входящую в комплект поставки шайбу (
C
) в
соответствии со стандартом EN 549.
* Используйте колено (
A
) в случае Франции и колено (
B
) в случае всех остальных стран.
ВАЖНО: в случае использования шланга из нержавеющей стали он должен
монтироваться так, чтобы не касаться никаких подвижных частей кухонной мебели.
Шланг должен прокладываться в месте, в котором отсутствуют какие-либо
препятствия, и быть доступным для осмотра по всей своей длине.
•
После подключения к системе подачи газа проверьте отсутствие утечек газа, пользуясь мыльным раствором. После этого
выполните розжиг горелок и для проверки стабильности пламени переведите ручки из максимального положения в
минимальное .
ПРЕДУПРЕЖДЕНИЕ
Эта операция должна выполняться квалифицированным техническим специалистом.
ОСТОРОЖНО
• Подключение к электрической сети
должно выполняться с соблюдением
местных норм.
• Заземление прибора согласно
действующим нормам является
обязательным.
• Запрещается пользоваться удлинителями.
Наденьте защитные перчатки и очистите
поверхность варочной панели по всему
периметру и проложите вдоль него входящую в
комплект поставки прокладку, как показано на
рисунке.
Установите варочную панель в выемку в столешнице, вырезанную по размерам, указанным в Руководстве.
ПРИМЕЧАНИЕ: длина сетевого шнура должна быть достаточной для того, чтобы панель можно было снять через верх.
Для крепления варочной панели используйте скобы (
A
), входящие в комплект поставки. Вставьте скобы в соответствующие
отверстия (они обозначены стрелкой) и закрепите их винтами в соответствии с толщиной столешницы (см. рисунки ниже).
C
B
C
C
A
L
N
Земля
(желто-зеленый)
20
30
60
40
Столешница толщиной 20 мм
Столешница толщиной 40 мм
Столешница толщиной 30 мм
Столешница толщиной 60 мм
ПРЕДУПРЕЖДЕНИЕ
Эта операция должна выполняться квалифицированным техническим специалистом.
•
Снимите решетки (
A
).
•
Выньте горелки (
B
).
•
Пользуясь торцевым гаечным ключом нужного размера,
открутите инжектор (
C
), подлежащий замене.
•
Замените его инжектором, пригодным для нового типа газа.
•
Установите новый инжектор в гнездо (
D
).
•
Если на варочной панели есть горелка с несколькими рядами
пламени, используйте для замены инжектора (
E
) гаечный
ключ с открытым зевом.
Прежде чем устанавливать варочную панель, не забудьте
прикрепить прилагаемую к инжекторам табличку с данными,
касающимися нового типа газа, таким образом, чтобы она
закрыла собой табличку, относящуюся к предыдущему типу газа.
Для того чтобы правильно отрегулировать минимальное пламя, снимите ручку крана и
выполните следующие действия:
•
затяните винт для уменьшения высоты пламени (-);
•
ослабьте винт для увеличения высоты пламени (+).
Такая регулировка должна выполняться, когда кран находится в положении,
соответствующем минимальной подаче газа (малое пламя) .
•
Регулировка подачи первичного воздуха на горелки не требуется.
•
После этого выполните розжиг горелок и для проверки стабильности пламени
переведите ручки из максимального положения в минимальное .
Закончив регулировку, поставьте новую пломбу, пользуясь сургучом или аналогичным
материалом.
Перед тем как обращаться в сервисный центр, подготовьте следующие данные:
-
описание неисправности или проблемы;
-
точное название модели (указано на этикетке, вклеенной в Руководство или в
гарантийный талон);
-
сервисный номер (число, указанное после слова Service на находящейся с нижней стороны
варочной панели паспортной табличке, а также на этикетке, наклеенной на Руководство
или гарантийную книжку);
-
ваш полный адрес и номер телефона.
Если необходим ремонт прибора, обращайтесь в авторизованную мастерскую
послереализационного обслуживания в соответствии с указаниями в гарантии.
