RU87

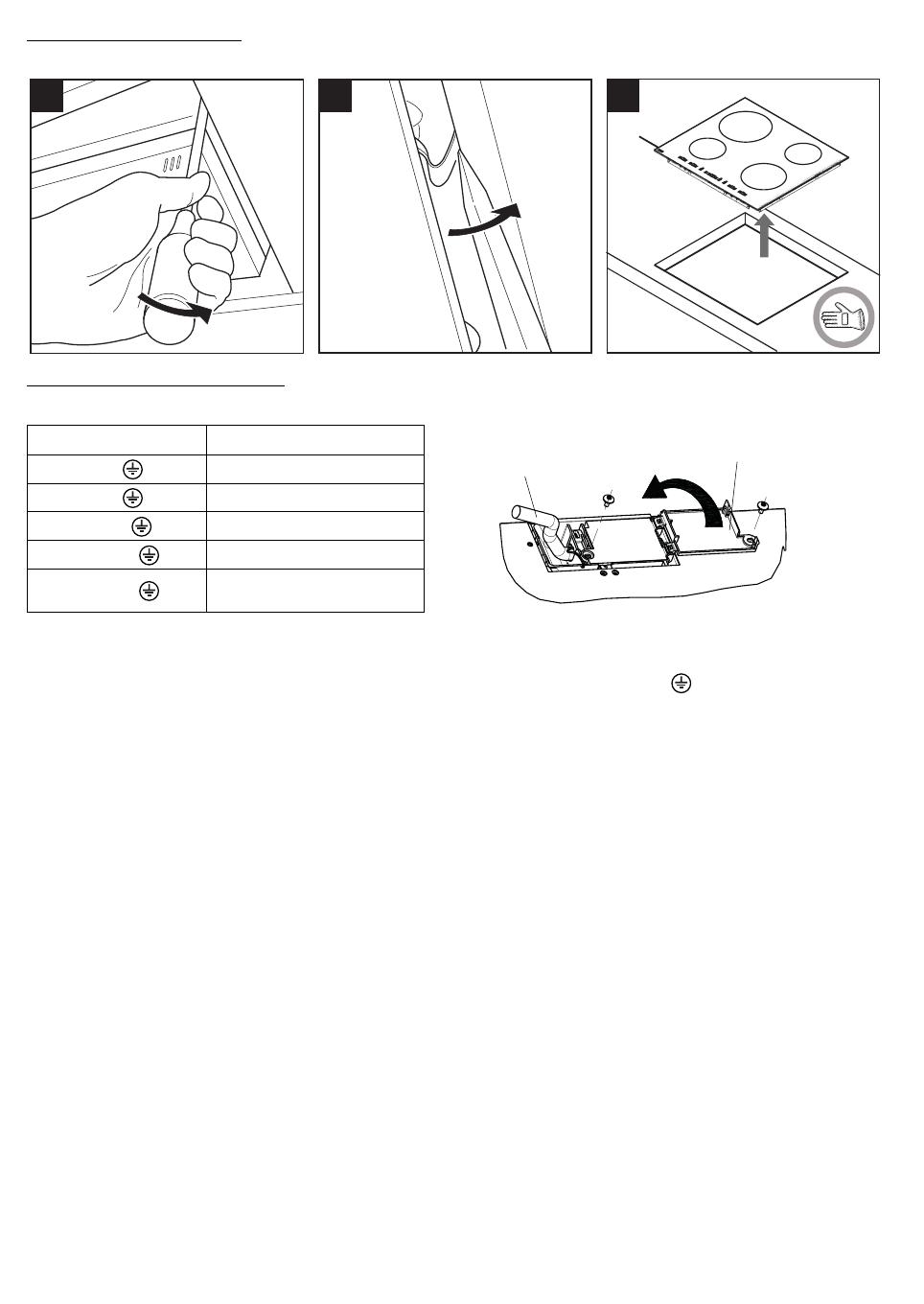

ДЕМОНТАЖ ВАРОЧНОЙ ПАНЕЛИ
Для демонтажа варочной панели воспользуйтесь отверткой (не предоставляется), чтобы снять фиксирующие зажимы на нижней стороне прибора.
Подсоединение к клеммной колодке
При подключении к электрической сети используйте кабель типа H05RR-F в соответствии с приведенной ниже таблицей
Выполните подсоединение к сети электропитания через многополюсный выключатель с минимальным расстоянием между контактами 3 мм.
ВАЖНО: желто-зеленый заземляющий провод должен быть подсоединен к клемме с соответствующим символом
и должен быть длиннее других
проводов.
•
Проверьте схему подключения снизу варочной панели и установите/снимите перемычки в соответствии с типом подключения;
•
Удалите около 70 мм оболочки кабеля электропитания (B);
•
Удалите около 10 мм оболочки проводников. Вставьте кабель электропитания в кабельный зажим и подсоедините провода к клеммной колодке в
соответствии с находящейся рядом с ней схемой.
•
Закрепите кабель электропитания (B) с помощью кабельного зажима.
•
Закройте клеммную коробку крышкой (A), закрепив ее прилагаемым в комплекте винтом.
•
По завершении подсоединения электрических компонентов вставьте варочную панель в предназначенное для нее место.
Провода
Число x размер
220–240 В ~ +
3 x 4 мм
2
230–240 В ~ +
3 x 4 мм
2
(только для Австралии)
220–240 В 3 ~ +
4 x 1,5 мм
2
380–415 В 3Н ~ +
5 x 1,5 мм
2
380–415 В 2Н ~ +
4 x 1,5 мм
2
X 4
1
2
3
A
B
