RU5

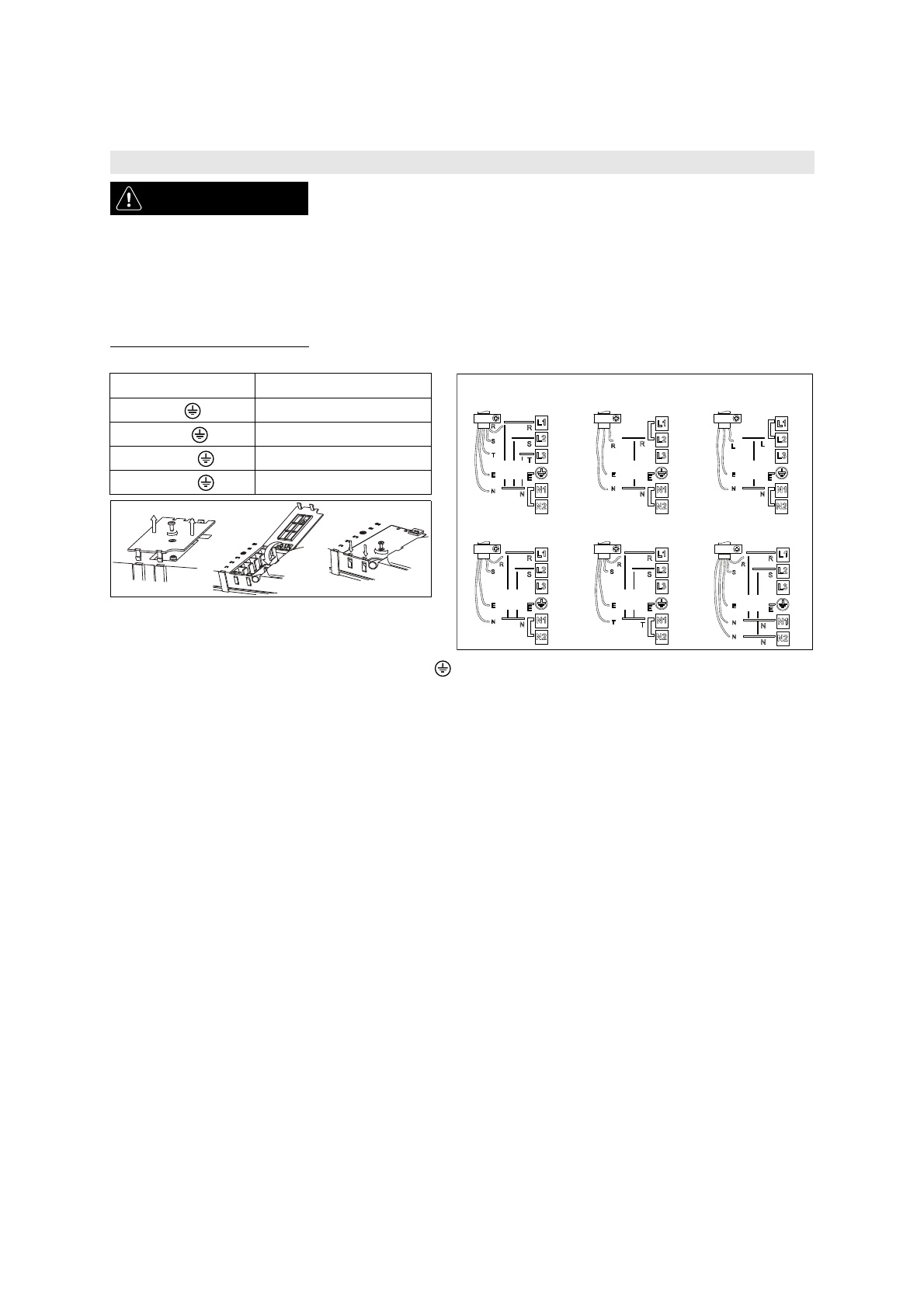

Подключение к клеммной колодке
Для подключения варочной панели к электрической сети используйте кабель типа H05RR-F (см. таблицу ниже).
Подсоедините желто-зеленый заземляющий провод к клемме с символом
.
Этот провод должен быть длиннее остальных проводов.
1. Снимите крышку клеммной коробки (A), вывинтив винт и вставив крышку в петлю (B) клеммной коробки.
2. Вставьте кабель электропитания в кабельный зажим и подсоедините провода к клеммам в соответствии с расположенной рядом схемой.
3. Закрепите кабель электропитания в кабельном зажиме.
4. Закройте крышку (C) и закрепите ее на клеммной коробке ранее снятым винтом (пункт 1).
При каждом включении в сеть варочная панель производит автоматическую проверку, длящуюся несколько секунд.
Если варочная панель оснащена собственным сетевым шнуром, следуйте указаниям, приведенным на прикрепленной к нему этикетке. Выполните подсоединение
к электросети через многополюсный выключатель с минимальным расстоянием между разомкнутыми контактами 3 мм.
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
ВАЖНО
-
Отключите прибор от электросети.
-
Установка прибора должна выполняться квалифицированным специалистом с соблюдением
действующих правил монтажа и техники безопасности.
-
Изготовитель снимает с себя любую ответственность за травмы людей и животных и материальный ущерб, явившиеся результатом
несоблюдения правил, изложенных в этой главе.
-
Длина кабеля питания должна быть достаточной для того, чтобы варочную панель можно было снять со столешницы.
-
Убедитесь, что напряжение, указанное на паспортной табличке прибора соответствует напряжению домашней электросети.
-
Не используйте удлинители.
-
При установке соблюдайте осторожность, чтобы не повредить кабель питания корпусом прибора.
Провода
Число и сечение жил
220-240 В ~ +
3 x 4 мм
2
220-240 В 3 ~ +
4 x 1.5 мм
2
380-415 В 3N ~ +
5 x 1.5 мм
2
380-415 В 2N ~ +
4 x 1.5 мм
2
230 В 230 В
230 В 230 В
230 В 230 В
230 В 230 В 230 В
230 В
230 В
380-415 В 3N ~
220-240 В ~
220-240 В ~ (Великобритания
и Австралия)
380-415 В 2N ~
220-240 В 3 ~ (только для
Бельгии)
380-415 В 2N ~ (только для
Голландии)
C
B
A
Характеристики
