Установка и крепление
ВНИМАНИЕ! Работники, выполняющие
подключение, несут ответственность за
возможные повреждения, вызванные
неправильным подсоединением.
Для обеспечения правильного функционирования
прибора, его следует устанавливать на идеально ровной
поверхности.
Толщина рабочей поверхности должна составлять 20150 мм.
В случае необходимости вырежьте надлежащие выемки в
рабочей поверхности и в кухонной мебели. Очистите
выемку от стружки, которая может пагубно сказаться на
функционировании прибора.

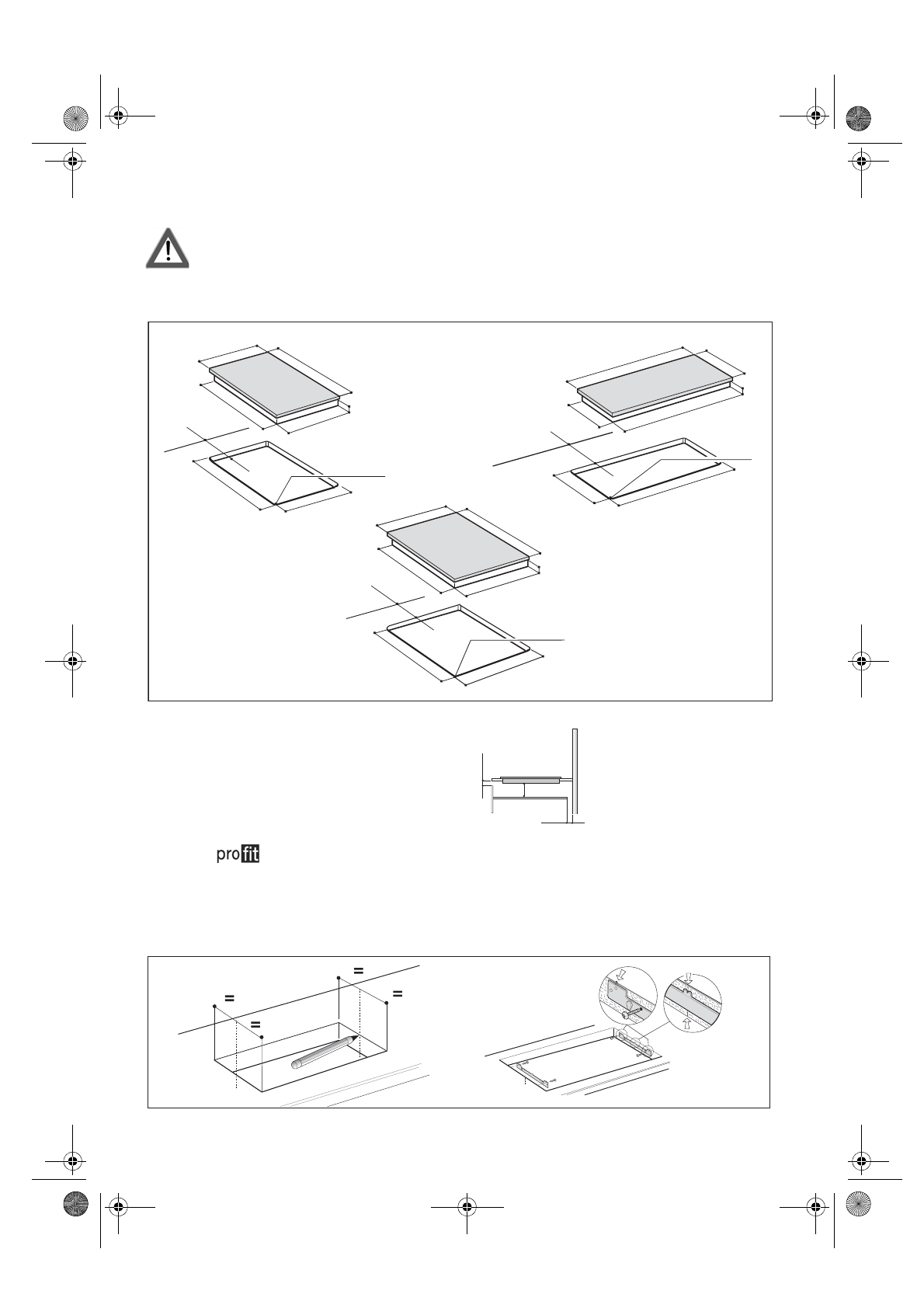

Размеры выемки указаны на расположенном ниже рисунке.
Для обеспечения правильного функционирования
прибора, его следует устанавливать на идеально ровной
поверхности.
Толщина рабочей поверхности должна составлять 20150 мм.
В случае необходимости вырежьте надлежащие выемки в
рабочей поверхности и в кухонной мебели. Очистите
выемку от стружки, которая может пагубно сказаться на
функционировании прибора.
Расстояние между нижней поверхностью индукционной
варочной панели и кухонной мебелью (или
разделительной панелью) должно соответствовать
размерам, указанным на изображенном рядом рисунке. В
случае установки мебели в виде “колонны” рядом с
варочной панелью минимальное расстояние от колонны
до края варочной панели должно составлять 100мм.
Сборка
1.
Установите пружинные зажимы (
A
) в
соответствующие гнезда на ободе варочной панели
(рис. 3), если они еще не установлены.
2.
Определите центр боковых сторон выемки для
встраивания (рис. 1)
3.
Установите скобы (
C
) по центру боковых сторон,
совместив их верхний край с поверхностью рабочего
стола (рис. 2).
4.
Закрепите скобы при помощи 4 винтов, входящих в
комплект поставки (
B
), используя предназначенные
для этого отверстия.
5.
Вставьте варочную панель в подготовленную выемку,
проследив за тем, чтобы пружинные зажимы (
A
)
защелкнулись
на соответствующих выступах (рис. 4).
490
+2
0
288
510
484
267
мин. 50
770
325
350
743
R мин. 6,5
макс. 8
мин. 50
51
+1
0
275
+2
0
330
+2
0
52
+1
0
R мин. 6,5
макс. 8
Размеры,
мм
750
+2
0
490
+2
0
380
510
484
342
мин. 50
51
+1
0
350
+2
0
R мин. 6,5
макс. 8
Domino
300
Domino
380
77x35
мин.
5
мин. 20
мин. 5
C
B
рис. 2
рис. 1
