ВНИМАНИЕ! Установка прибора должна
выполняться квалифицированным
специалистом с соблюдением действующих
правил техники безопасности и установки
оборудования. Изготовитель снимает с себя
всякую ответственность за повреждения предметов или
травмы людей и животных, явившиеся результатом
несоблюдения правил, изложенных в этой главе.
Подключение к электрической сети
•
Прежде чем включать варочную панель в сеть,
необходимо выполнить подсоединение электрических
проводов.
•
Электрические соединения должны быть выполнены
согласно указаниям местного поставщика
электроэнергии.
•
Проверьте, чтобы напряжение, указанное на
паспортной табличке, расположенной на дне
устройства, соответствовало напряжению сети в
Вашем доме.
•
Заземление данного прибора обязательно по закону:
используйте провода (включая заземляющий провод)
только указанных размеров.
•
Для подключения варочной панели к электрической
сети используйте кабель типа H05 RR1F (см. таблицу
“Напряжение питания”).

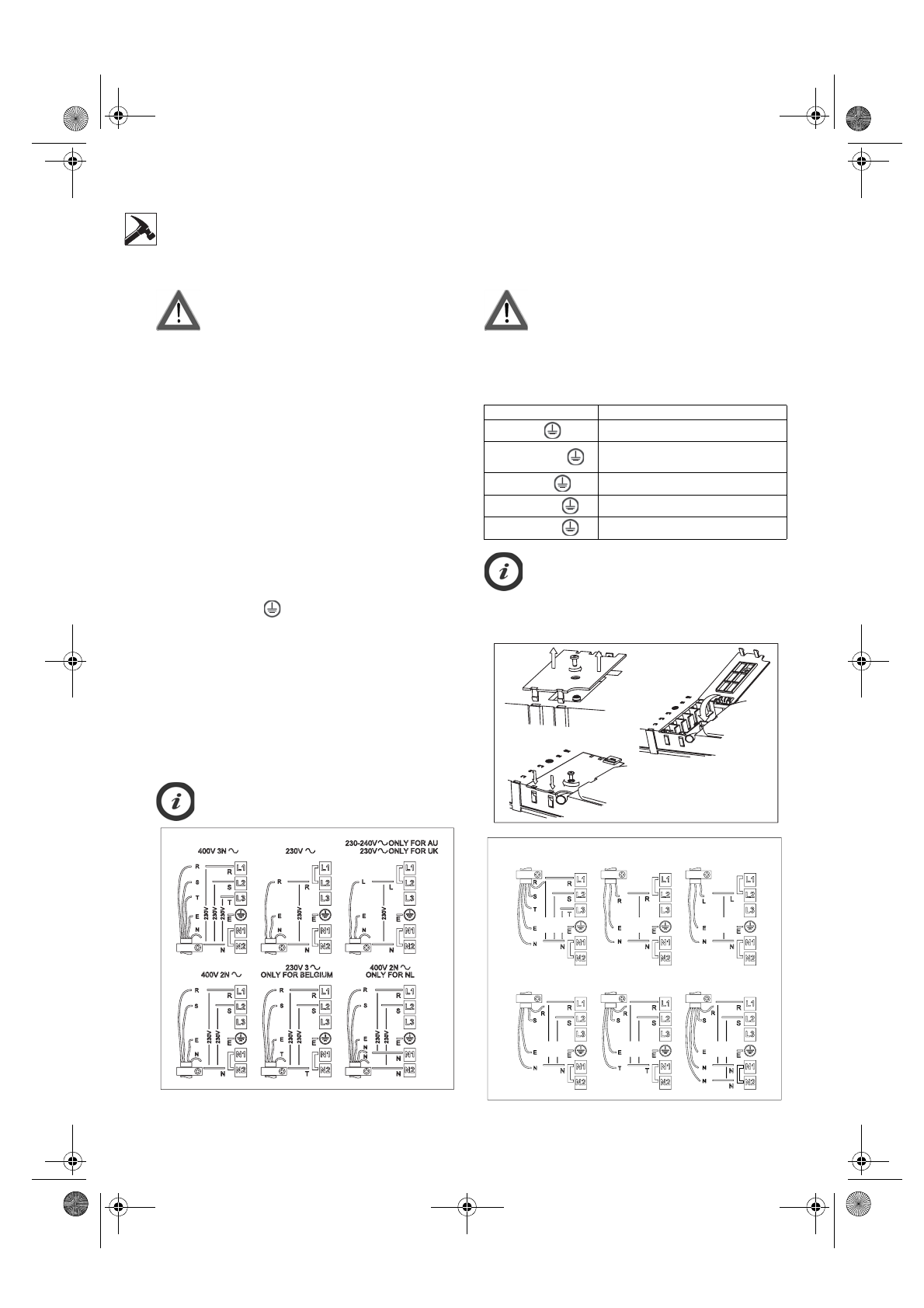

Подключение к клеммной колодке
Подсоедините желто1зеленый заземляющий провод к
клемме с символом
. Этот провод должен быть
длиннее остальных проводов.
1.
Снимите крышку с клеммной коробки (
A
), открутив
крепежный винт, и вставьте крышку в шарнирное
соединение (
B
) клеммной коробки.
2.
Снимите примерно 70 мм изоляции с кабеля
электропитания.
3.
Снимите примерно 10 мм изоляции проводов.
Вставьте кабель электропитания в кабельную втулку и
подсоедините провода к клеммной колодке в
соответствии с находящейся рядом с ней схемой.
4.
Закрепите кабель электропитания с помощью
кабельной втулки.
5.
Закройте крышку (
C
) и привинтите ее к клеммной
коробке при помощи снятого ранее винта – пункт (1).
При каждом подключении к сети в течение
нескольких секунд варочная панель выполняет
автоматическую проверку.
ВНИМАНИЕ! Внимание! Длина кабеля
электропитания должна быть достаточной
для того, чтобы варочную панель можно
было снять с рабочего стола; при этом
кабель должен быть расположен таким
образом, который исключал бы возможность его
повреждения или перегрева из<за касания с
основанием самой варочной панели. Нельзя
пользоваться удлинителями.
Напряжение питания
В случае, если варочная панель уже оснащена
сетевым шнуром, следуйте указаниям,
приведенным на прикрепленной к нему табличке.
Выполните неразъемное подсоединение к сети
электропитания через многополюсный
размыкатель с минимальным расстоянием между
разомкнутыми контактами 3 мм.
УСТАНОВКА и ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ
СЕТИ
DOMINO
Проводники
Количество и площадь сечения
230 В ~ +
3 X 4 мм
2
(3X2,5 мм
2
Domino)
2301240 В ~ +
3 X 4 мм
2
(только для Австралии)
(3X2,5 мм
2
Domino)
230 В 3 ~ +
4 X 1,5 мм
2
400 В 3N ~ +
5 X 1,5 мм
2
400 В 2N ~ +
4 X 1,5 мм
2
230V
230V
230V
230V
230V
230V
230V
230V
230V
230V
230V
A
B
C
400 В 3N ~
230 В ~
2301240В~ТОЛЬКО ДЛЯ АВСТРАЛИИ
230В~ТОЛЬКО ДЛЯ
ВЕЛИКОБРИТАНИИ
400 В 2N ~
230 В 3~
ТОЛЬКО ДЛЯ БЕЛЬГИИ
400 В 2N~
ТОЛЬКО ДЛЯ НИДЕРЛАНДОВ
77X35
