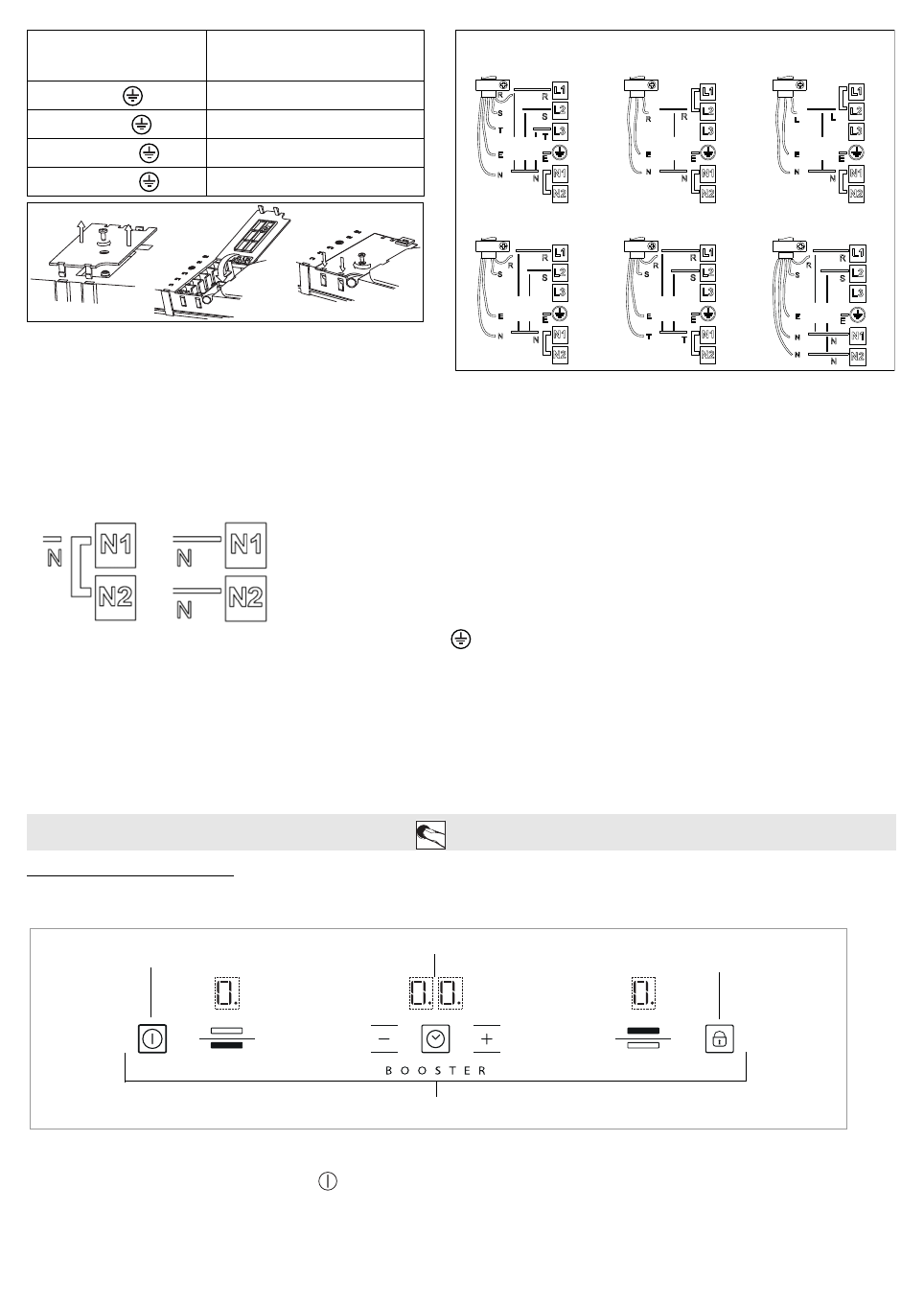

RU4
Подсоедините желто-зеленый заземляющий провод к клемме с символом
.
Этот провод должен быть длиннее остальных проводов.
1. Снимите крышку с клеммной коробки (A), открутив крепежный винт, и вставьте крышку в шарнирное соединение (B) клеммной коробки.
2. Вставьте кабель электропитания в кабельный зажим и подсоедините провода к клеммной колодке в соответствии с находящейся рядом с ней схемой.
3. Закрепите кабель электропитания с помощью кабельного зажима.
4. Закройте крышку (C) и закрепите ее на клеммной коробке с помощью снятого ранее винта.
При каждом подключении к сети в течение нескольких секунд в варочной панели выполняется автоматическая проверка.
В случае, если варочная панель уже оснащена сетевым шнуром, следуйте указаниям, приведенным на прикрепленной к нему табличке. Выполните фиксированное
подсоединение к сети электропитания через многополюсный выключатель с минимальным расстоянием 3 мм между разомкнутыми контактами.
Описание панели управления
Панель управления
Включение/выключение варочной панели
Чтобы включить варочную панель, нажмите кнопку и удерживайте ее в нажатом состоянии приблизительно 2 секунды - пока не загорятся дисплеи зон
нагрева. Чтобы выключить панель, нажмите эту же кнопку и дождитесь, чтобы погас дисплей При этом происходит выключение всех зон нагрева.
После использования варочной панели индикатор остаточного тепла “Н“ продолжит гореть до тех пор, пока зоны нагрева не остынут.
Если в течение 10 секунд после включения варочной панели не выбирается ни одна функция, панель автоматически выключается.
Проводники
Количество и площадь
сечения
220–240 В ~ +
3 X 4 мм
2
220–240 В 3 ~ +
4 X 1,5 мм
2
380–415 В 3N ~ +
5 X 1,5 мм
2
380–415 В 2N ~ +
4 X 1,5 мм
2
Внимание!
- Сохраняйте или удаляйте металлические перемычки между клеммами L1-L2
и N1-N2 в зависимости от схемы соединений (см. рисунок).
- После подсоединения проводов удостоверьтесь, что винты всех
клемм плотно затянуты.
Примеры с установленной (слева) или снятой (справа) перемычкой.
Подробнее см. на схеме соединений (перемычки могут быть
установлены между L1-L2 и между N1-N2).
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
230 В 230 В
230 В 230 В
230 В 230 В
230 В 230 В 230 В
230 В
230 В
380–415 В 3N ~
220–240 В ~
220–240 В ~
(Великобритания и Австралия)
380–415 В 2N ~
220–240 В 3 ~
(только для Бельгии)
380–415 В 2N ~
(только для Нидерландов)
C
B
A
Блокировка кнопок
Органы управления зонами нагрева и соответствующий дисплей
Включение/Выключение
Таймер
