7

I

Installazione

Questo apparecchio non è provvisto di un dispositivo di
scarico del prodotti della combustione. Si raccomanda
che sia installato in locali sufficientemente areati
secondo le disposizioni di legge vigenti. La quantità
d’aria necessaria alla combustione non deve essere
inferiore a 2.0 m

3

/h per ogni kW di potenza installato.

Vedi tabella potenze bruciatori.

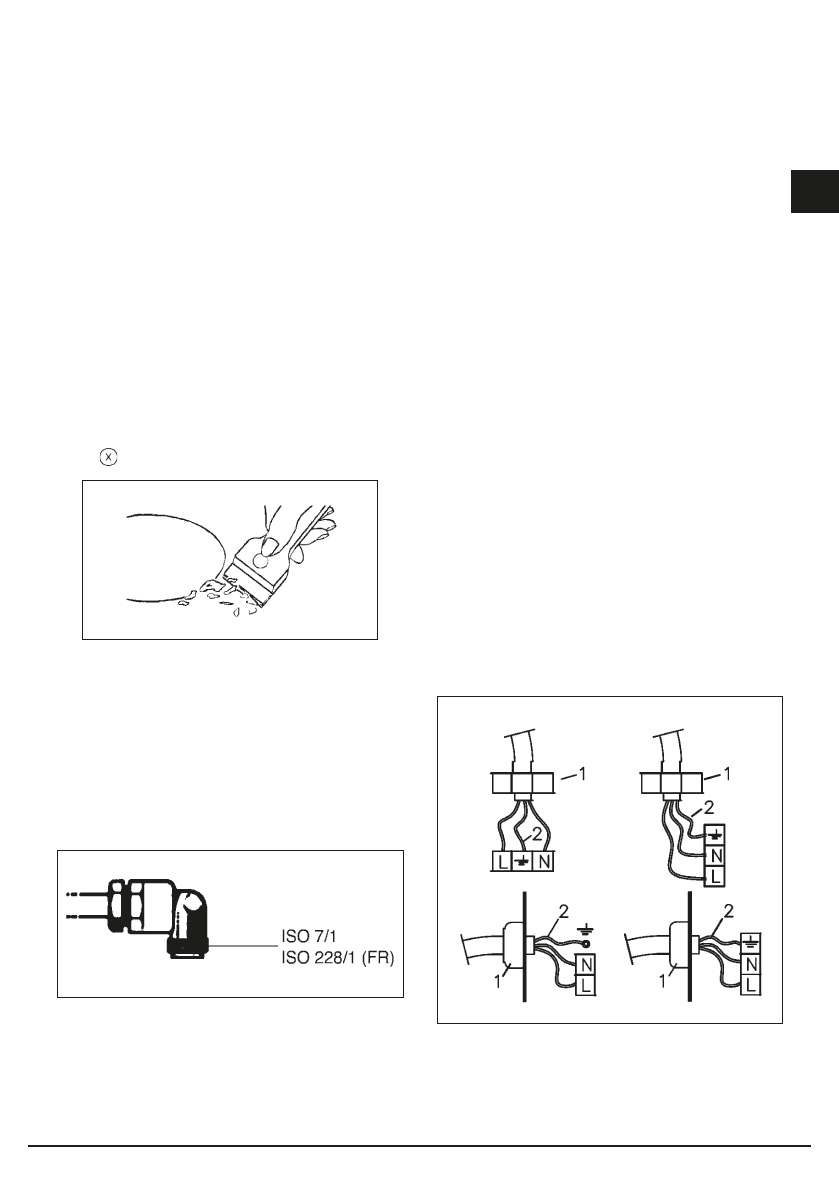

Posizionamento (Fig. 4)

L’apparecchio è previsto per essere incassato in un
piano di lavoro come illustrato nell’apposita figura.
Prima di inserire il piano predisporre la guarnizione di
tenuta       su tutto il perimetro della foratura d’incasso.

Fig. 4

Collegamento gas (Fig. 5)

Collegare l’apparecchiatura alla bombola o all’impianto
secondo le prescrizioni delle norme in vigore
accertandosi preventivamente che l’apparecchiatura sia
predisposta al tipo di gas disponibile. In caso contrario
vedi: “Adattamento a diverso tipo di gas”. Verificare
inoltre che la pressione di alimentazione rientri nei valori
riportati nella tabella: “Caratteristiche utilizzatori”.

Fig. 5

Allacciamento metallico rigido/semirigido

Eseguire l’allacciamento con raccordi e tubi metallici
(anche flessibili) in modo da non provocare sollecitazioni
agli organi interni all’apparecchio.
N.B. - Ad installazione ultimata controllare, con una

soluzione saponosa, la perfetta tenuta di tutto il sistema
di collegamento.

Collegamento elettrico (Fig. 6)

Prima di effettuare l’allacciamento elettrico accertarsi
che:
•  le caratteristiche dell’impianto siano tali da soddisfare

quanto indicato sulla targa matricola applicata sul
fondo del piano;

•  l’impianto sia munito di un efficace collegamento di

terra secondo le norme e le disposizioni di legge in
vigore. La messa a terra è obbligatoria a termini di
legge.

Nel caso che l’apparecchiatura non sia munita di
cavo e/o di relativa spina utilizzare materiale idoneo
per l’assorbimento indicato in targa matricola e per la
temperatura di lavoro. Il cavo in nessun punto dovrà
raggiungere una temperatura superiore di 50°C a quella
ambiente.
Per il collegamento diretto alla rete è necessario
interporre un interruttore omnipolare dimensionato per
il carico di targa che assicuri la sconnessione della rete
con una distanza di apertura dei contatti che consenta
la disconnessione completa nelle condizioni della
categoria di sovratensione III, conformemente alle
regole di installazione (il cavo di terra giallo/verde non
deve essere interrotto). La presa o l’interruttore om-
nipolare devono essere facilmente reggiungibili con
l’apparecchiatura installata.

Fig. 6

Se il cavo di alimentazione è danneggiato, esso deve
essere sostituito dal costruttore o dal suo servizio
assistenza tecnica o comunque da una persona con
qualifica similare, in modo da prevenire ogni rischio.

Istruzioni per l’installatore

1 - FERMACAVO

2 - GIALLO VERDE
