Plyn rozváděný z lahve nebo

zásobníku (propan/butan)

Pro zajištění své bezpečnosti musíte použít
výhradně některý ze 3 následujících typů
připojení:

— Připojení pevnou měděnou trubkou

s mechanickými závitovými koncovkami
(norma pro plyn G1/2). Připojení proveďte
přímo na konec s kolenem namontovaný na
spotřebič.

— Připojení pružným kovovým vlnovcem

(nerez)

s mechanickými závitovými

koncovkami

(podle normy NFD 36-121)

s neomezenou životností

(Obr. 01).

A

B

Těsnicí podložka (není součástí dodávky)

Nástavec (není součástí dodávky)

Sponka (není součástí dodávky)

C

— Připojení vyztuženou pryžovou hadicí
s mechanickými

závitovými koncovkami

(podle normy XP D 36-112) s životností 10 let

(Obr 02).

Při použití stávajících rozvodů můžete použít
hadici vybavenou svorkami (podle normy XP
D 36-110) s životností 5 let. V tomto případě je
nutné použít koncovku a nezapomenout vložit
mezi koncovku a koleno varné desky těsnění

(Obr. 03).

;

;

@

@

;

;

Q

Q

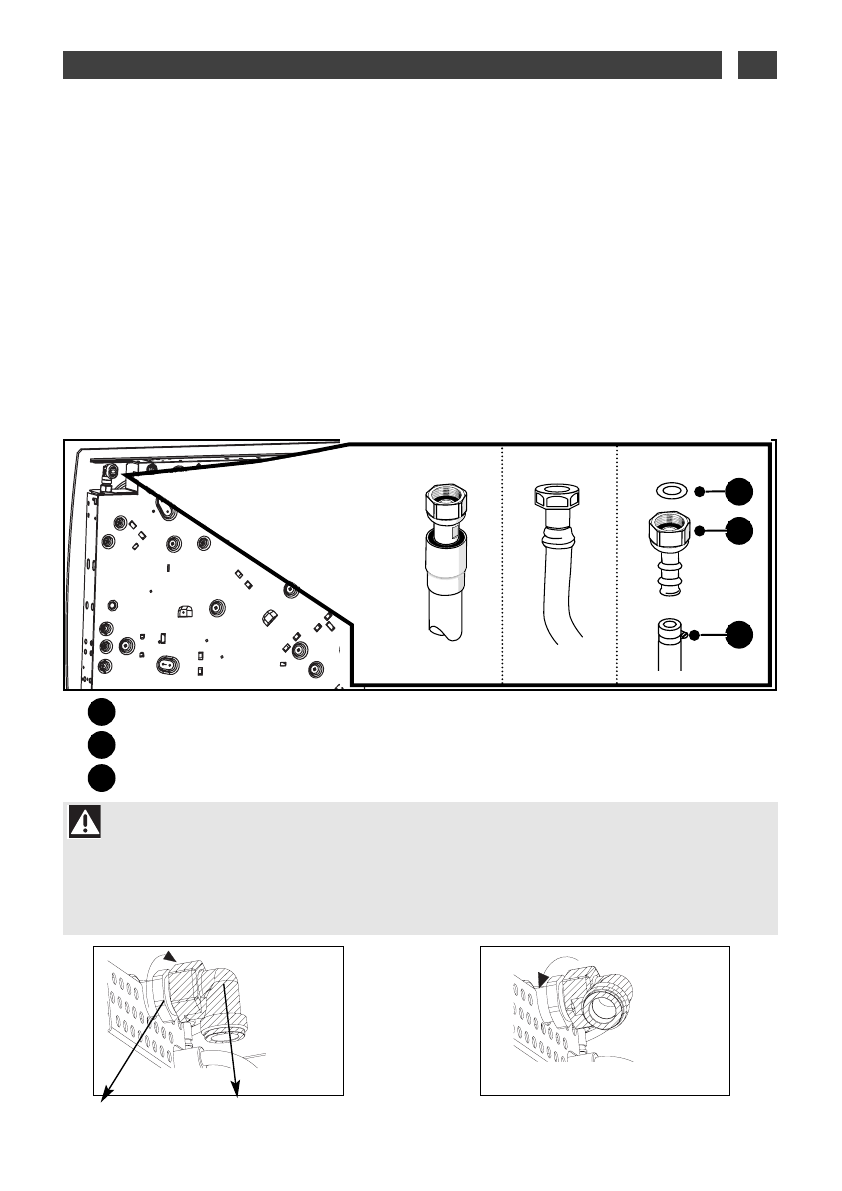

Obr. 01

Obr. 02

Obr. 03

A

B

C

CS

2

2  //   INSTALACE SPOTŘEBIČE

Upozornění

P o k u d   m u s í t e   b ě h e m   p ř i p o j o v á n í   p l y n u   k   v a r n é   d e s c e   o t o č i t   k o l e n o

p ř i p e v n ě n é   n a   s p o t ř e b i č i :

①

O d š r o u b u j t e   m a t i c i ,   p ř i č e m ž   d r ž t e   k o l e n o   ((

O

O

b

brr..  1

1)).

②

V y m ě ň t e   t ě s n ě n í   ( d o d a n é   v   s á č k u ) .

③

Z a š r o u b u j t e   m a t i c i ,   p ř i č e m ž   d r ž t e   k o l e n o   v   p o ž a d o v a n é   p o l o z e
a n e p ř e k r o č t e   u t a h o v a c í   m o m e n t   1 7   N . m   ((

O

O

b

brr..  2

2)).

Matice

Koleno

Obr. 01

Obr. 02
