Монтаж

www.bora.com

Подключите варочную панель к

распределительной коробке

X

X

Подключите варочную панель к распределительной

коробке.

X

X

Сначала подключите жёлто-зелёный провод

заземления к месту, отмеченному на

распределительной коробке.

Символ заземления

X

X

Теперь соедините многополюсный и

промаркированный цветом штекер соответствующей

конфорки с соответствующей цветной гнездовой

частью на распределительной коробке.

Подключите нагревательный элемент к

распределительной коробке

ИНФОРМАЦИЯ

   Никогда не сгибайте провод датчика

температуры

Подключите промаркированные цветом датчики

температуры в нижней части варочной панели тепан-яки

к соответствующему зажиму.

X

X

Снимите запорные пластины зажима датчика

температуры, сжимая пружину.

X

X

Подключите соответствующий датчик температуры в

подходящий к друг другу по цвету зажим.

X

X

Следите за тем, чтобы датчики температуры прочно

вошли в зацепление в зажиме.

X

X

Вставьте для закрепления датчиков температуры

запорные пластины сзади в зажим.

X

X

Следите за тем, чтобы запорные пластины плотно

прилегали к корпусу.

5.6  Токоподвод

X

X

Соблюдайте все указания по технике безопасности

(см. главу «Безопасность»).

X

X

Соблюдайте все государственные и местные законы,

предписания и дополнительные постановления

местной электроснабжающей компании.

ИНФОРМАЦИЯ

   Подключение к источнику

тока разрешается только

квалифицированным специалистам.

Они также берут на себя

ответственность за правильную

установку и ввод в эксплуатацию.

Используемый сетевой кабель (предварительно

собранных) должен быть по крайней мере типа H05VV-F

или H05VVH2-F.

Q

Q

Сечение: 3G2,5 мм² при однофазном подключении.

Q

Q

Сечение: 4G1,5 мм² при двухфазном подключении.

X

X

Точно выровняйте варочную панель [1].

X

X

Выровняйте монтажную рейку [2], чтобы она

равномерно прилегала под варочной панелью и

вытяжкой, встраиваемой в столешницу, PL540.

1

2

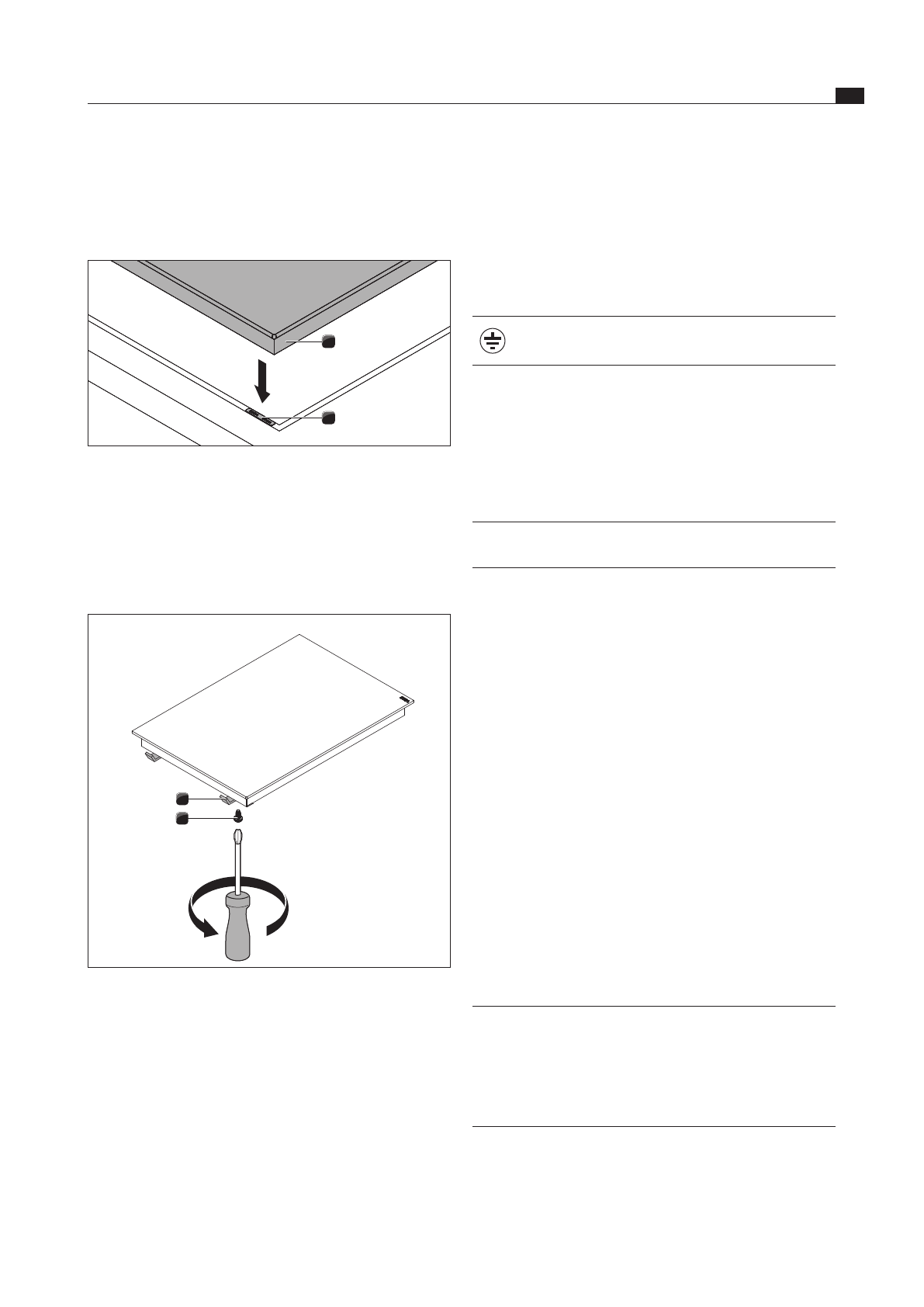

рис. 7.15  Варочная панель и выравнивающие высоту

пластины

[1]

Варочная панель

[2]

Выравнивающие высоту пластины

X

X

При необходимости подложите выравнивающие

высоту пластины [2].

2

1

рис. 7.16  Крепёжные скобы

[1]

Болт

[1]

Крепёжная скоба

X

X

Закрепите варочную панель [1] крепёжными

скобами [2].

X

X

Затяните болты [1] крепёжных скоб с моментом

затяжки максимум 10 Нм.

X

X

Проверьте правильность выравнивания.

X

X

После завершения всех работ по установке

расшейте швы устройства чёрным термостойким

силиконовым герметиком.
