Закрепите распределительную коробку

X

X

Вставьте распределительную коробку [1] с

насаженными выравнивающими пластинами [2]

сзади в отверстия диафрагмы.

X

X

На передней диафрагмы насадите обе манжеты

уровня мощности [4].

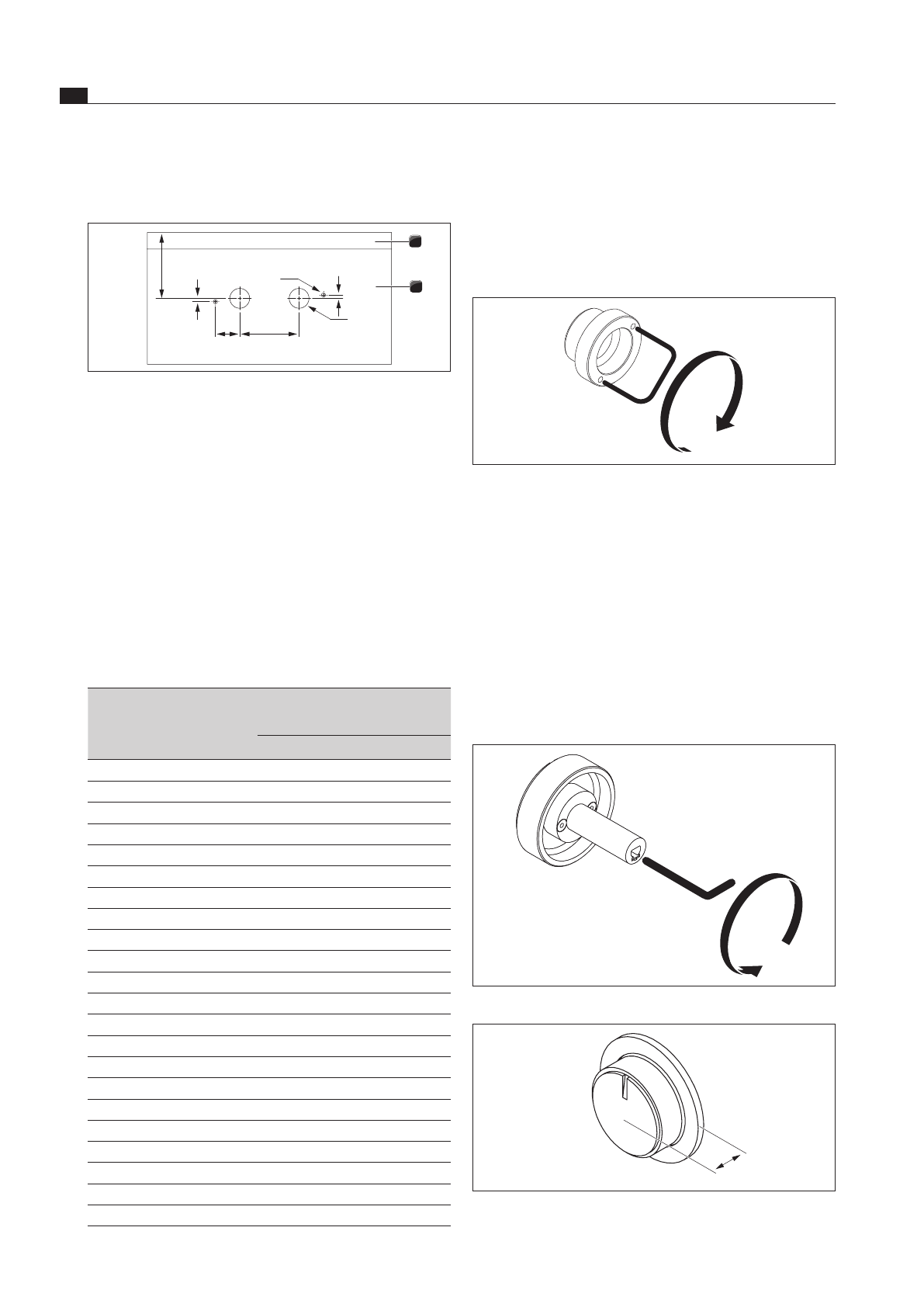

рис. 7.11  Затяните крепёжные гайки

X

X

Закрутите крепёжные гайки [5] с монтажным

хомутом и затяните крепёжные гайки с моментом

затяжки макс. 10 Нм.

X

X

Вставьте линзу спереди в манжету уровней

мощности.

X

X

Оденьте поворотную ручку управления [6].

Отрегулируйте поворотную ручку

управления

Для точной регулировки можно настроить расстояние

от поворотной ручки управления к манжете уровня

мощности.

рис. 7.12  Отрегулируйте поворотную ручку управления

18,5 mm

рис. 7.13  Расстояние поворотной ручки управления

X

X

Начертите с помощью сверлильного кондуктора из

комплекта поставки соответствующие отверстия.

1

2

90

5

5

>105

37

Ø6

Ø30

рис. 7.10  Шаблон для сверления

[1]

Столешница

[2]

Диафрагма

X

X

Просверлите отверстия, чтобы диафрагма не

вырвалась.

Определите количество выравнивающих

высоту пластин

Q

Q

Составьте из выравнивающих пластин [2] и

диафрагмы [3] общий размер 36 мм.

Q

Q

Общий размер 36 мм должен быть обязательно

соблюдён, чтобы обеспечить правильную работу

распределительной коробки [1].

Толщина

диафрагмы

[мм]

Общая

толщина

выравнивающих

пластин

Выравнивающие пластины

[количество]

10 мм 5 мм

3 мм

2 мм

34

2

-

-

-

1

33

3

-

-

1

-

32

4

-

-

-

2

31

5

-

-

1

1

30

6

-

-

2

-

29

7

-

1

-

1

28

8

-

1

1

-

27

9

-

1

-

2

26

10

1

-

-

-

25

11

-

1

2

-

24

12

1

-

-

1

23

13

1

-

1

-

22

14

1

-

-

2

21

15

1

1

-

-

20

16

1

-

2

-

19

17

1

1

-

1

18

18

1

1

1

-

17

19

1

1

-

2

16

20

1

1

1

1

15

21

1

1

2

-

14

22

1

1

1

2

13

23

1

1

2

1

таблица 7.3

Обзор выранивающих пластин
