коробки в диафрагму тумбы; Установка варочной панели - BORA PC3B - Инструкция по эксплуатации - Страница 17

RU

17

Монтаж

www.bora.com

Q

Q

В области выреза столешницы следует удалить

возможные поперечины мебели.

Q

Q

Ящики или полки в нижнем шкафу должны

быть съёмными для возможности проведения

технического обслуживания.

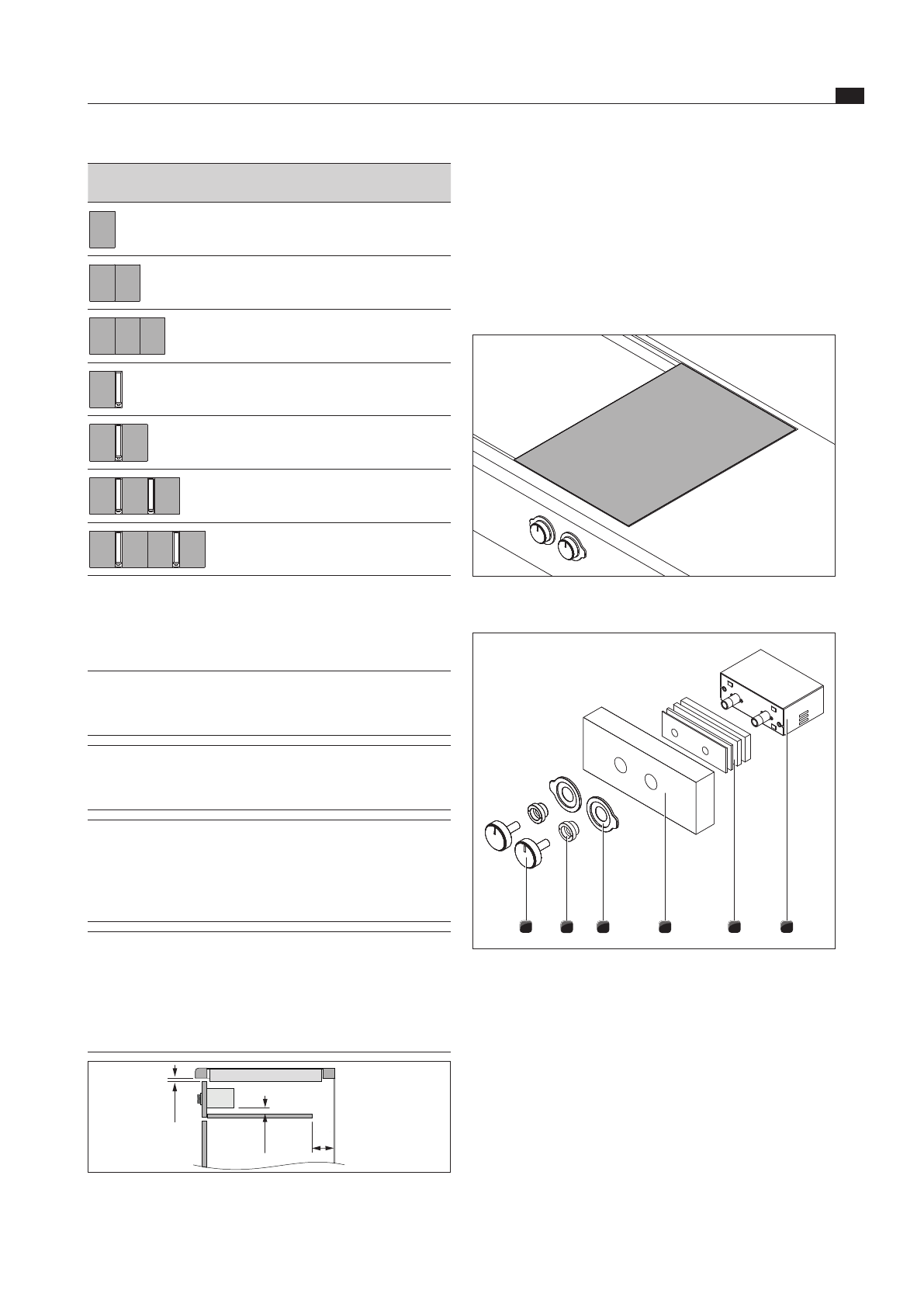

5.5.1  Установка распределительной

коробки в диафрагму тумбы

рис. 7.8  Распределительной коробка и варочная панель в

установленной состоянии

1

2

3

4

6

5

рис. 7.9  Конструкция распределительной коробки

[1]

Распределительная коробка

[2]

Выравнивающие пластины

[3]

Диафрагма (не входит в комплект поставки)

[4]

Манжеты регулятора уровня мощности

[5]

Гайки

[6]

Поворотная ручка управления

Варочные панели/вытяжка,

встраиваемая в столешницу

A в мм

B в мм

1/0

374

346

2/0

745

717

3/0

1116

1088

1/1

485

457

2/1

856

828

3/2

1338

1310

4/2

1709

1681

таблица 7.2

Размеры выреза

5.5  Установка варочной панели

ИНФОРМАЦИЯ

   Между всеми устанавливаемыми

устройствами предусмотрен зазор в

один миллиметр.

ИНФОРМАЦИЯ

   Вокруг устанавливаемых устройств

предусмотрено расстояние два

миллиметра.

ИНФОРМАЦИЯ

   Между варочными панелями или

варочными панелями и вытяжкой,

встраиваемой в столешницу, должна

быть установлена предлагающаяся к

варочной панели монтажная рейка.

ИНФОРМАЦИЯ

   Под устройством установить

перегородку, защищающую от

контакта с кабелем (горизонтальная

разделительная перегородка). Она

должна быть съёмной для проведения

технического обслуживания.

>

20

100

7

рис. 7.7  Вид сбоку перегородки, защищающей от контакта с

кабелем, и вентиляции
