RU
14
Монтаж
www.bora.com
10
10 ... 40

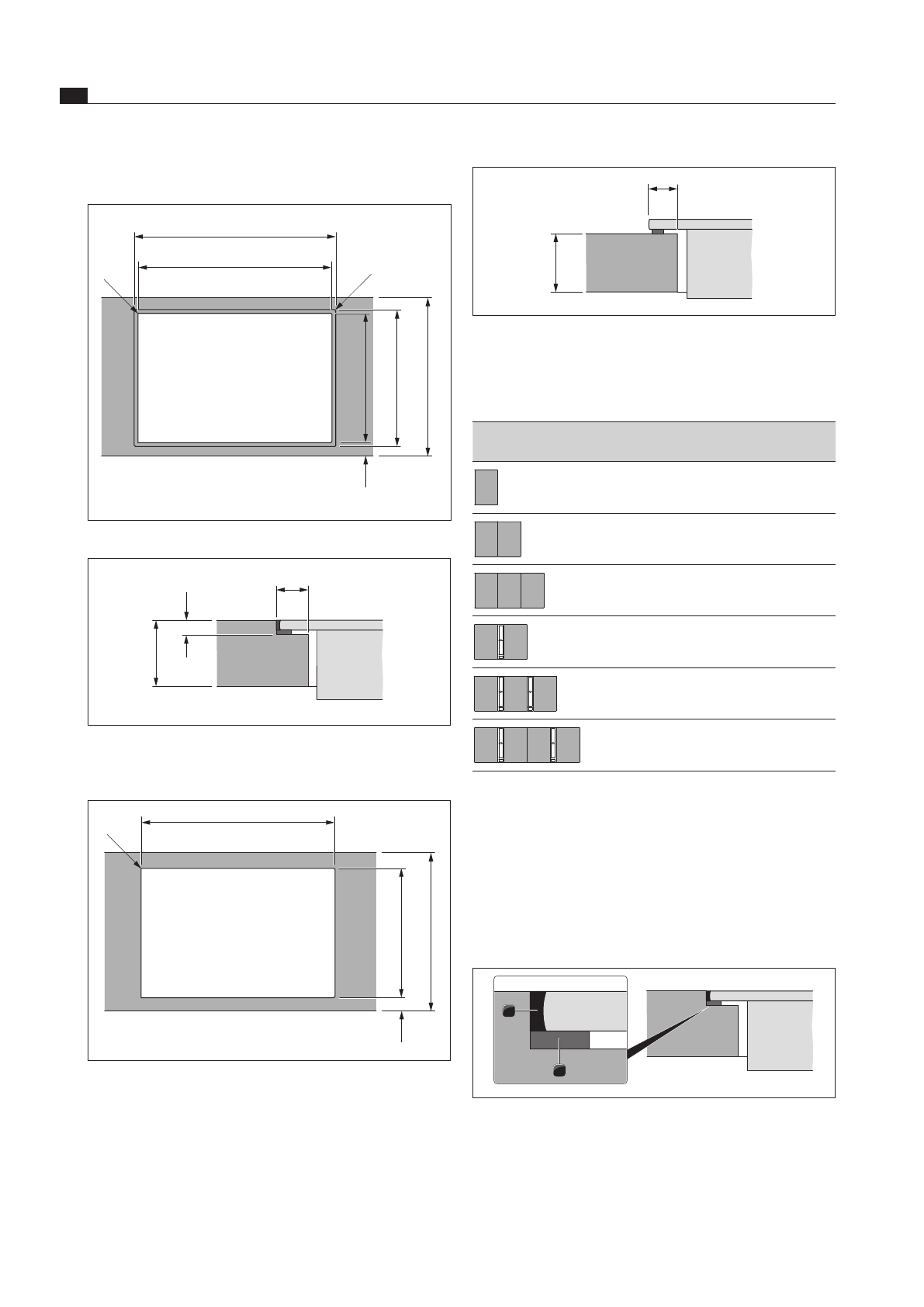

рис. 5.5 Вырезы для навесного монтажа
Размеры вырезов при установке варочных панелей или
варочных панелей и вытяжки варочной панели BORA
рядом друг с другом:
Варочные панели/вытяжка,
встраиваемая в столешницу
A в мм
B в мм
1/0
344
320
2/0
685
661
3/0
1026
1002
2/1
776
752
3/2
1208
1184
4/2
1549
1525
таблица 5.2
Размеры выреза
Подготовка столешницы
X
X
Выполните вырез столешницы.
X
X
Обеспечьте правильное уплотнение стыков
поверхности среза столешниц.
X
X
Соблюдайте указания производителя столешниц.
Прикрепите уплотнительную ленту.
1
2
рис. 5.6 Уплотнительная лента при монтаже заподлицо
[1]
Чёрный термостойкий силиконовый герметик
[2]
Уплотнительная лента
Монтаж заподлицо
A
B
519
R5
<R5
> 50
495
> 600
рис. 5.2 Монтаж заподлицо
5
12
10 ... 40
рис. 5.3 Вырезы размера паза
Навесной монтаж
B
<R5
> 50
495
> 600
рис. 5.4 Навесной монтаж
