RU

20

Монтаж

www.bora.com

X

X

Закрепите варочную панель [1] с помощью

монтажных соединений [2].

X

X

Затяните винты [1] монтажных соединений до

максимального усилия 10 .

X

X

Соблюдайте правильное расположение.

X

X

По завершении монтажных работ нанесите на

все соответствующие места устройства черный

жаростойкий силиконовый герметик.

5.6  Подключение к источнику тока

X

X

Соблюдайте все указания по технике безопасности,

приведенные в главе «Безопасность».

X

X

Соблюдайте все государственные и местные законы,

предписания и дополнительные постановления

местной организации электроснабжения.

ИНФОРМАЦИЯ

  Подключение к источнику тока

должно выполняться только

квалифицированным специалистом.

Он также принимает на себя

ответственность за корректную

установку и ввод в эксплуатацию.

Рекомендованный к использованию провод для

подключения к сети (заранее смонтированный)

должен как минимум относиться к типу H05VV-F или

H05VVH2-F.

Q

Q

Поперечное сечение: 3G1,5 мм²

Q

Q

В случае повреждения соединительного провода

необходимо заменить его другим специальным

проводом. Эта операция должна производиться

только авторизованной службой поддержки

клиентов.

Установка подключения к источнику тока

X

X

Отключите главный выключатель/защитный автомат

перед подключением варочной панели.

X

X

Заблокируйте главный выключатель/защитный

автомат против несанкционированного повторного

включения.

X

X

Убедитесь в отсутствии напряжения.

X

X

Подсоедините сетевой кабель.

X

X

Подключение варочной панели должно

осуществляться исключительно посредством

жесткого соединения с токоподводом.

1

L1

2

N

PE

220 - 240 V~

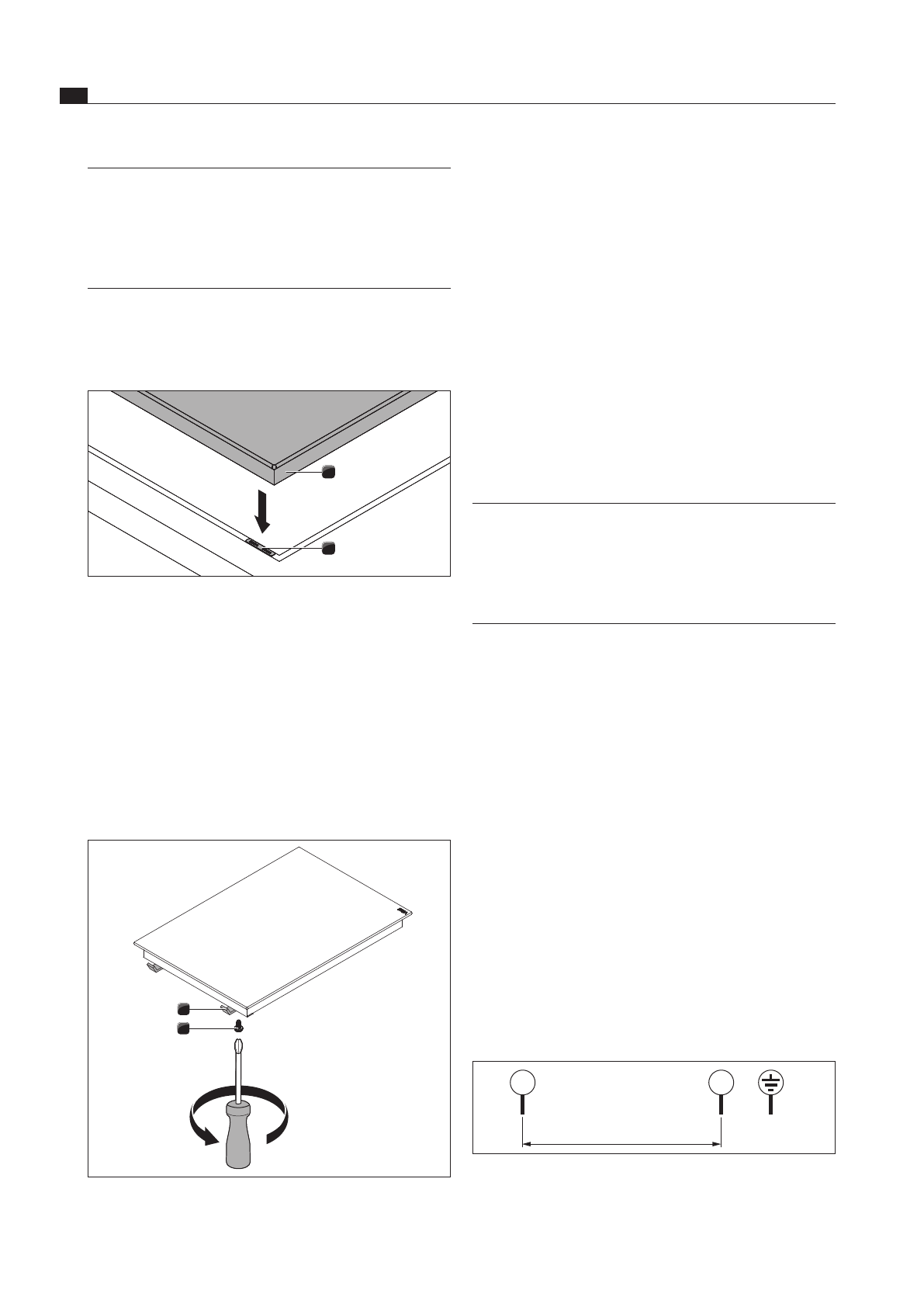

рис. 5.12  Схема однофазного подключения

ИНФОРМАЦИЯ

  Варочная панель [1] при

этом опирается на боковые

направляющие вытяжки [2],

что придает ей устойчивость

(исключение: индукционная

стеклокерамическая вок-плита)

.

X

X

Аккуратно выровняйте варочную панель [1].

X

X

При необходимости подгоните монтажную

высоту варочной панели с помощью пластин для

регулировки высоты.

1

2

рис. 5.10  Варочная панель и пластины для регулировки

высоты

[1]

Варочная панель

[2]

Пластины для регулировки высоты

при навесном монтаже

X

X

Внимательно следите, чтобы уплотнительная лента

варочной панели прилегала к рабочей плите.

при монтаже вровень с поверхностью

X

X

Внимательно следите, чтобы уплотнительная лента

должным образом облегала варочную панель.

2

1

рис. 5.11  Монтажные соединения

[1]

Винт

[2]

Крепежная скоба
