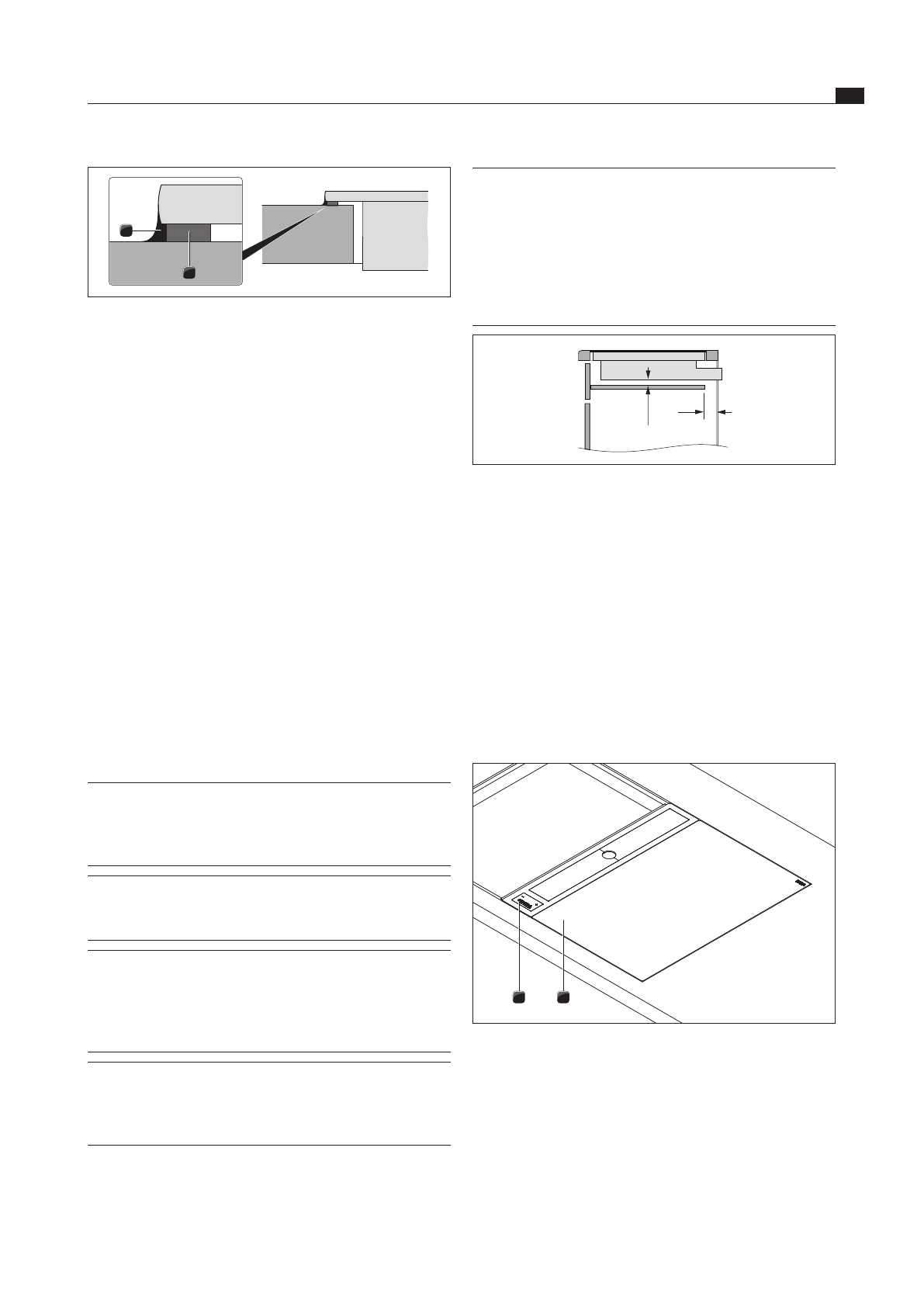

Монтаж

www.bora.com

ИНФОРМАЦИЯ

  Ввиду того что толщина

индукционной стеклокерамической

вок-плиты составляет 6 мм, перед

установкой необходимо снять

левую боковую направляющую

рамы вытяжки варочной панели

(см. Руководство по эксплуатации

системы вытяжки варочной панели).

>

20

50

рис. 5.8  Защитная панель для кабеля и вентиляция: вид

сбоку

Q

Q

По возможности следует снять любые поперечные

элементы мебели, находящиеся на уровне выреза

под рабочую плиту.

Q

Q

Обеспечьте достаточную вентиляцию под варочной

панелью. Для вентиляции индукционной техники

необходимо отверстие с проходным сечением > 50

см² на передней стороне и в фальшполу.

Q

Q

Выдвижные секции или полки в нижнем шкафу

должны быть съемными для возможности проведения

технического обслуживания.

Установка варочной панели

1

2

рис. 5.9  Варочная панель в смонтированном виде с

вытяжкой

[1]

Варочная панель

[2]

Вытяжка варочной панели

X

X

Расположите варочную панель [1] возле уже

установленной по центру вытяжки [2].

2

1

рис. 5.7  Уплотнительная лента при навесном монтаже

[1]

черный жаростойкий силиконовый герметик

[2]

Уплотнительная лента

Q

Q

Для стороны устройства, смежной с системой

вытяжки, не требуется уплотнительная лента,

поскольку может быть повреждена рама вытяжки.

X

X

При навесном монтаже приклейте перед установкой

приложенную уплотнительную ленту [2] к нижней

стороне устройства, не оставляя промежутков, кроме

стороны, смежной с системой вытяжки.

X

X

При монтаже вровень с поверхностью приклейте

приложенную уплотнительную ленту к

горизонтальной кромке выреза под рабочую плиту,

даже если при установке устройства используется

силиконовый герметик [1] или его аналог.

X

X

Обратите внимание на маркировку типа и заводской

номер устройства (серийный №) на обратной

стороне данной инструкции. Эти же данные

указаны в паспортной табличке на нижней стороне

устройства.

5.5  Монтаж варочной панели

ИНФОРМАЦИЯ

  Предусмотренное расстояние

между встроенными устройствами

составляет минимум один

миллиметр.

ИНФОРМАЦИЯ

  Предусмотренное расстояние вокруг

встроенных устройств составляет

минимум два миллиметра.

ИНФОРМАЦИЯ

  Под устройством необходимо

установить защитную панель для

кабеля (фальшпол). Для целей

технического обслуживания

фальшпол должен легко выниматься.

ИНФОРМАЦИЯ

  Индукционная стеклокерамическая

вок-плита может быть установлена

только слева от системы вытяжки

варочной панели.
