16

[mm]

Опорная /

O

verbench

1070

370

110

110

9B

ВСТРАИВАЕМЫЕ ВАРОЧНЫЕ ПАНЕЛИ

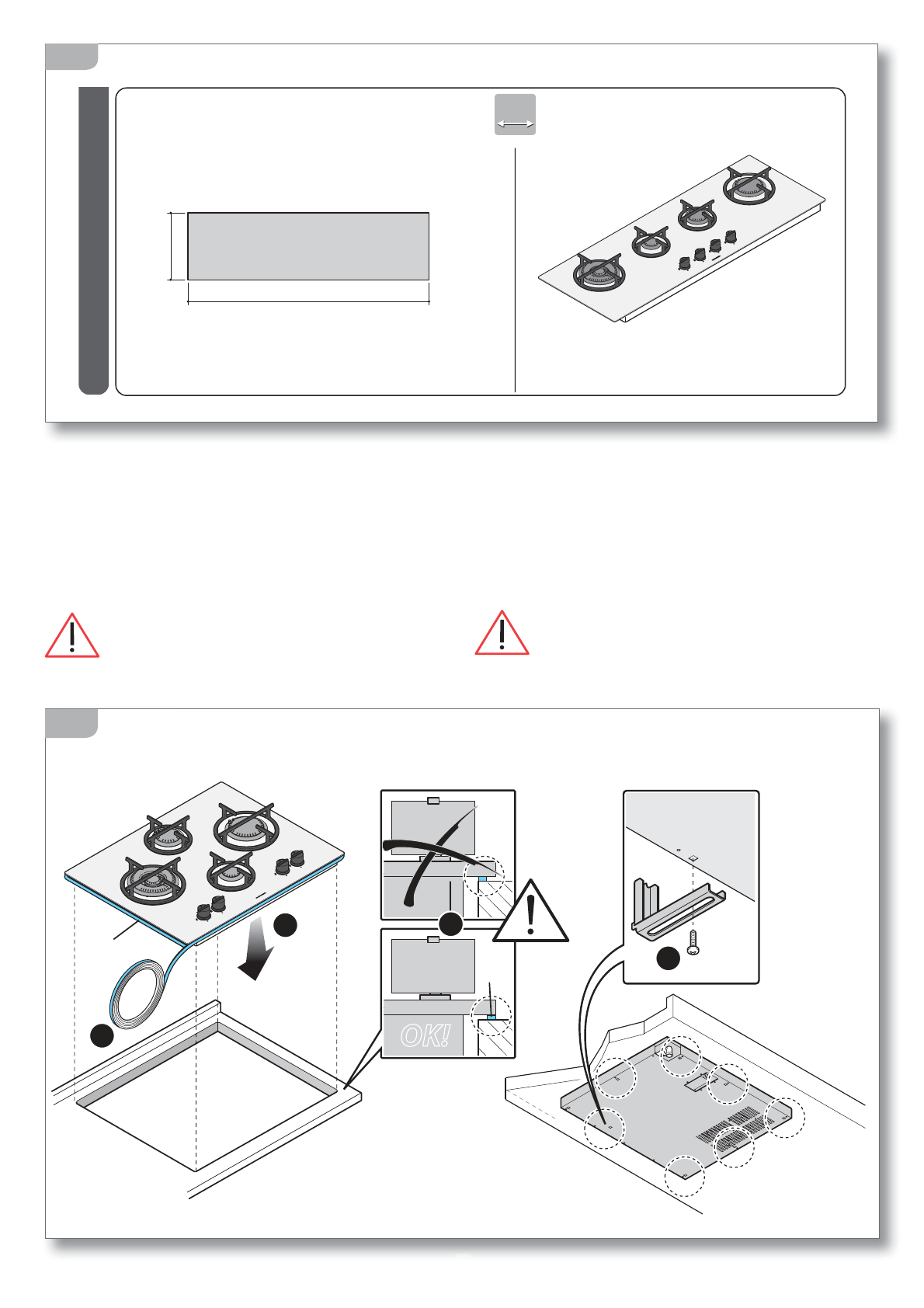

Поместите прокладку для губки под варочную панель

(рис. 10A - дет. 1)

.

Затем  позиционировать  варочную  поверхность
над  проемом

(рис.  10A  -  дет.  2)

,  обеспечивая

блокировку  посредством  винтов  и  скоб,  предо-
ставленных в принадлежностях

(рис. 10A - дет. 3)

.

При  реализации  нестандартных  уста-

новок  крепежная  система  является  персона-
лизированной.

EMBEDDED SURFACES

Place a protective sponge sealant under the hob (figure
10A - part 1).
Subsequently, arrange the appliance above the embed-
ded hole

(figure 10A - part 2)

secure it using the screws

and brackets provided

(figure 10A - part 3)

.

With  custom  made  models,  assembly  is

personalised.

16

р

2

1

G

3

G

OK!

1

10A
