* Turn on the gas at the mains or turn the

gas cylinder’s tap.

* Press  the control  knob and  at  the  same

time turn it anti-clockwise to the On posi-
tion  (the  spark  symbol).  When  the  gas
ignites, keep the knob at this position for
between 5 and 10 seconds to enable the
safety thermocouple to work.

* Set the control to the position required.

The  ignition  (ceramic  and  electrode)
should  be  cleaned  regularly  and  care-
fully in order to avoid ignition problems.
Check, too, that the grooves in the bur-
ners have not become obstructed.

Use  flat-bottomed  pans  and  check  that
they sit squarely on the grid, so that when
food boils the pan does not slip (do not use
pans with a concave or convex base).

With hobs CG Lux-75 and CG Lux-86 you
can  use  pans  with  a  concave  base  (e.g.
woks)  on  the  grid  that  is  designed  for  this
use.

Only pans with a minimum diameter of 140
mm should be used on each burner. If you
wish  to  use  a  pan  with  a  diameter  of  120
mm  or  smaller,  it  should  be  placed  on  the
auxiliary  burner.  On  hobs  CG  Lux-75  and
CG  Lux-86,  the  grid  accessory  has  to  be
used (element A in fig. 27).

Please note:

When  the  burners  are  in  opera-

tion or have recently been in operation,
the  hob  will  be  hot  in  places  and  this
can  lead  to  burns.  Children  should  be
kept well away.

For safety reasons, we advise that

the  instructions  provided  by  the  gas
supply  company  are  followed  and  that
the  supply  tap  is  turned  off  when  the
hob is not in use.

If  a  gas  smell  is  noted,  the  gas

intake to the hob should be shut off and
the  room  ventilated.  The  gas  installa-
tion  and  the  hob  should  also  be  chec-
ked by a specialised technician.

The  device  shall  not  be  operated

GB

22

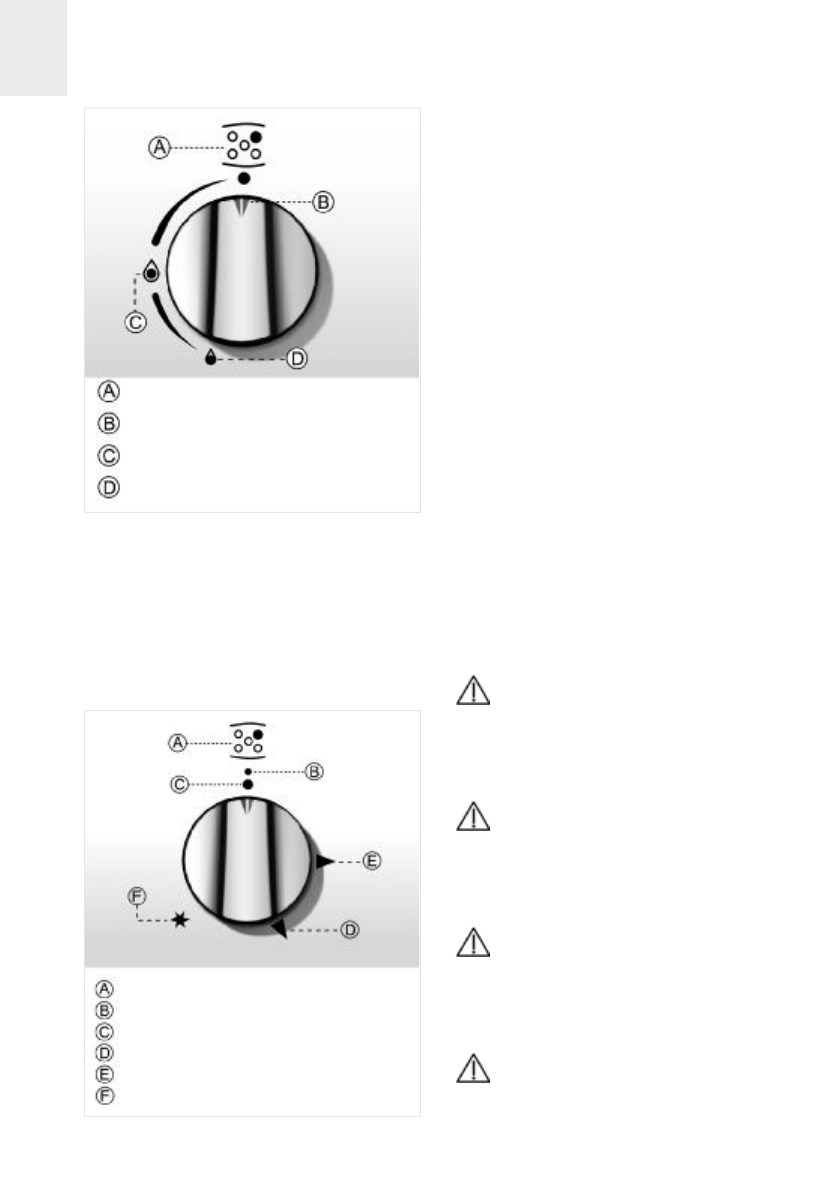

‘Burner in operation’ indicator
Control indicator
Off position
Maximum gas position
Minimum gas position
Burner on position

fig. 20

‘Burner in operation’ indicator

Knob position when not in use

Maximum gas position

Minimum gas position

fig. 19
