RU107

Подсоедините желто-зеленый заземляющий провод к клемме с символом

.

Этот провод должен быть длиннее остальных проводов.

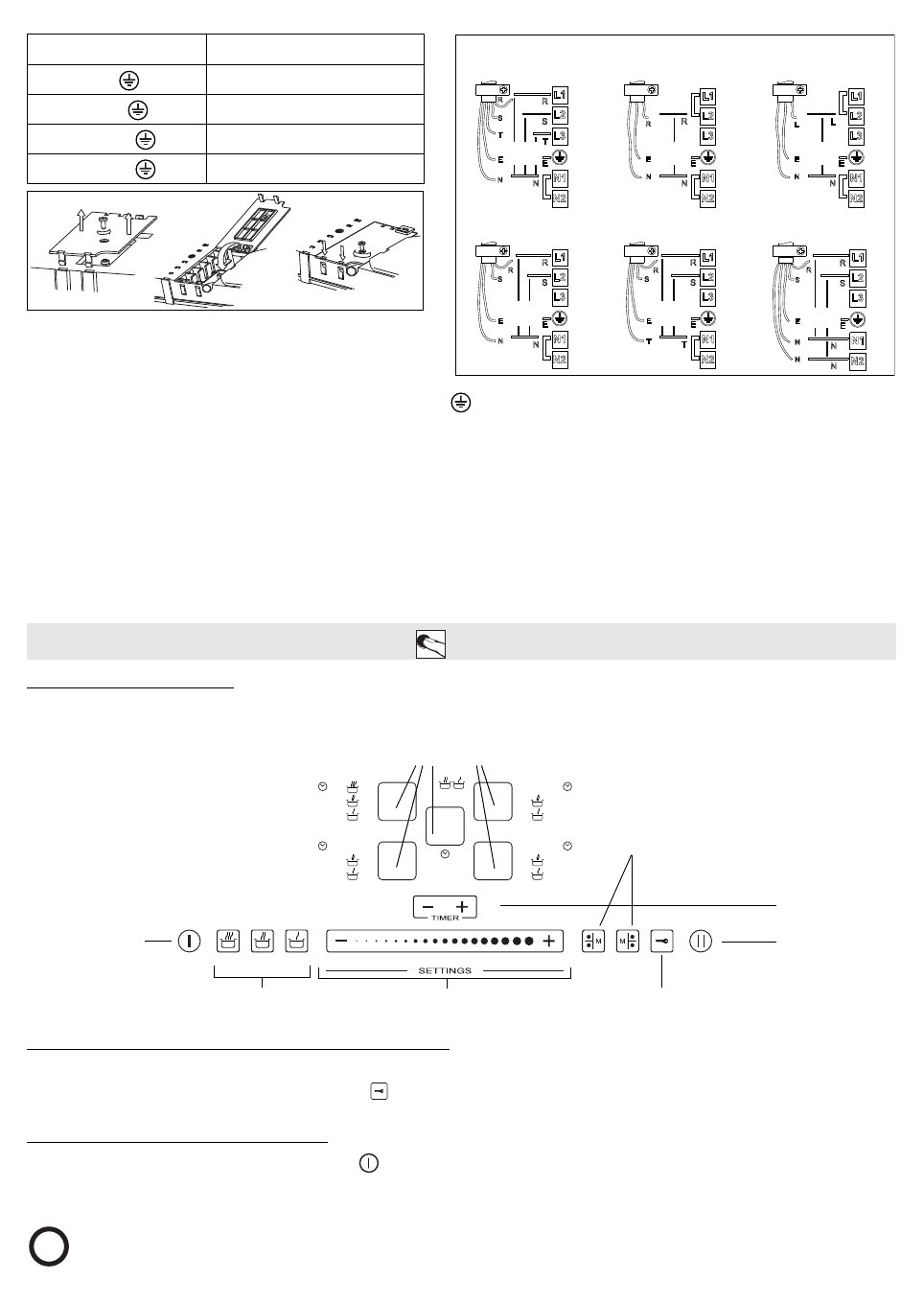

1. Снимите крышку с клеммной коробки (A), открутив крепежный винт, и вставьте крышку в шарнирное соединение (B) клеммной коробки.
2. Удалите около 70 мм изоляционной оболочки с кабеля электропитания.
3. Удалите около 10 мм оболочки проводов. Вставьте кабель электропитания в кабельный зажим и подсоедините провода к клеммной колодке в

соответствии с находящейся рядом с ней схемой.

4. Закрепите кабель электропитания с помощью кабельного зажима.
5. Закройте крышку (C) и закрепите ее на клеммной коробке с помощью снятого ранее винта.
При каждом подключении к сети в течение нескольких секунд в варочной панели выполняется автоматическая проверка.
Выполните фиксированное подсоединение к сети электропитания через многополюсный выключатель с минимальным расстоянием 3 мм между
разомкнутыми контактами.

Описание панели управления

В панели предусмотрены сенсорные кнопки: при пользовании достаточно нажать на кнопку с соответствующим символом (сильное усилие при этом не
требуется).

Использование впервые/после сбоя подачи электроэнергии

После подключения варочной панели к электрической сети панель управления находится в заблокированном состоянии (индикатор над кнопкой включен).
Чтобы разблокировать панель управления, нажмите кнопку

 на 3 секунды. При этом индикатор погаснет, и станет возможным пользование варочной

панелью в нормальном режиме.

Включение/выключение варочной панели

Чтобы включить варочную панель, следует нажать кнопку

 примерно на 2 секунды: при этом загорится индикатор над кнопкой, и появятся штрихи

внутри окружностей, обозначающих границы зон нагрева.
Чтобы выключить панель, нажмите и держите нажатой эту же кнопку до тех пор, пока не погаснет дисплей. При этом происходит выключение всех зон нагрева.

Провода

Число x размер

220-240 В ~ +

3 x 4 мм

2

220-240 В 3 ~ +

4 x 1,5 мм

2

380-415 В 3N ~ +

5 x 1,5 мм

2

380-415 В 2N ~ +

4 x 1,5 мм

2

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Если в течение 10 секунд после включения не была выбрана ни одна функция, варочная панель выключается автоматически.

230 В 230 В

230 В 230 В

230 В 230 В

230 В 230 В 230 В

230 В

230 В

380-415 В 3N ~

220-240 В ~

Великобритания и Австралия

220-240 В ~

380-415 В 2N ~

220-240 В 3 ~

(только для Бельгии)

380-415 В 2N ~

(только для Голландии)

C

B

A

Выбор и включение зоны нагрева

Включение/

выключение

варочной панели

Установка времени
на счетчике минут
Переключение
варочной панели в
режим ожидания

Сенсорная шкала

Блокировка панели управления

Включение автоматических режимов

Чтобы выбрать функцию Multi-zone

i
