Инструкция для установщика
205
4

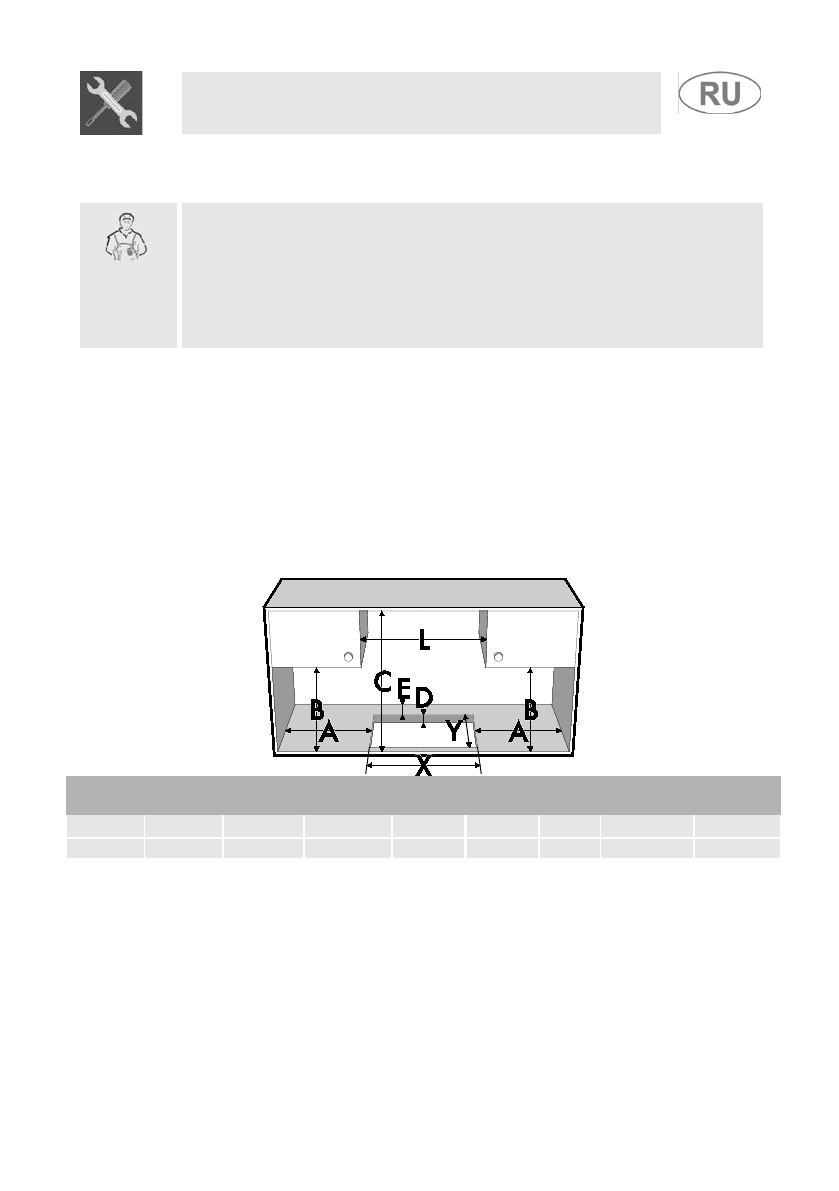

ВСТРАИВАНИЕ В РАБОЧИЙ СТОЛ
Следующая операция требует выполнения каменных и/или
столярных работ и поэтому должна осуществляться
квалифицированным специалистом.
Установка возможна на различные материалы, такие как
кирпичная кладка, металл, крупноразмерные или ламинированные
пластиком деревянные конструкции, которые должны быть
жаростойкими (90°С).
4.1
Крепление к опорной конструкции
Вырежьте в поверхности рабочего стола (столешнице) мебели
проем с указанными на рисунке размерами, выдерживая
расстояние от заднего края не менее 50 мм.
Данная варочная панель зарегистрирована как прибор типа “Y” в
соответствии с требованиями пожарной безопасности, и ее можно
приближать к стенам, превышающим по высоте ее рабочую
поверхность, при условии соблюдения расстояния “Х”, показанного
на рисунке, во избежание повреждений в случае перегрева.
Расстояние от огня конфорок до подвесной полки, расположенной
выше, должно быть не менее
750 мм
.
MOD
A
(мм)
B
(мм)
C
(мм)
D
(мм)
E
(мм)
L
(мм)
X
(мм)
Y
(мм)
60
min 110
min 460
min 750
20÷40
min 50
585
555÷560
478÷482
90
min 110
min 460
min 750
20÷40
min 50
860
839÷844
478÷482
Точно установите изолирующую прокладку из комплекта поставки
по внешнему периметру вырезанного проема в столешнице, как
показано на
рисунке 4
(
указанные на рисунке величины относятся
к внутренней стороне прокладки), слегка обжав ее по всей
поверхности рукой. Закрепить варочную панель к шкафу при
помощи специальных кронштейнов
B
и распорной детали
A
,
как
указано на рисунках
1
,
2
и
3
.
Распорная деталь
A
будет помогать
поддерживать плоскость на корректном расстоянии от края
столешницы во избежание будущих перегревов во время работы и
используется
только в верхнем левом углу прибора
.
Аккуратно
обрежьте лишнюю
C
часть прокладки по кромке (
Рис.5
).
Характеристики
