Инструкция
для
установщика
103
6.2

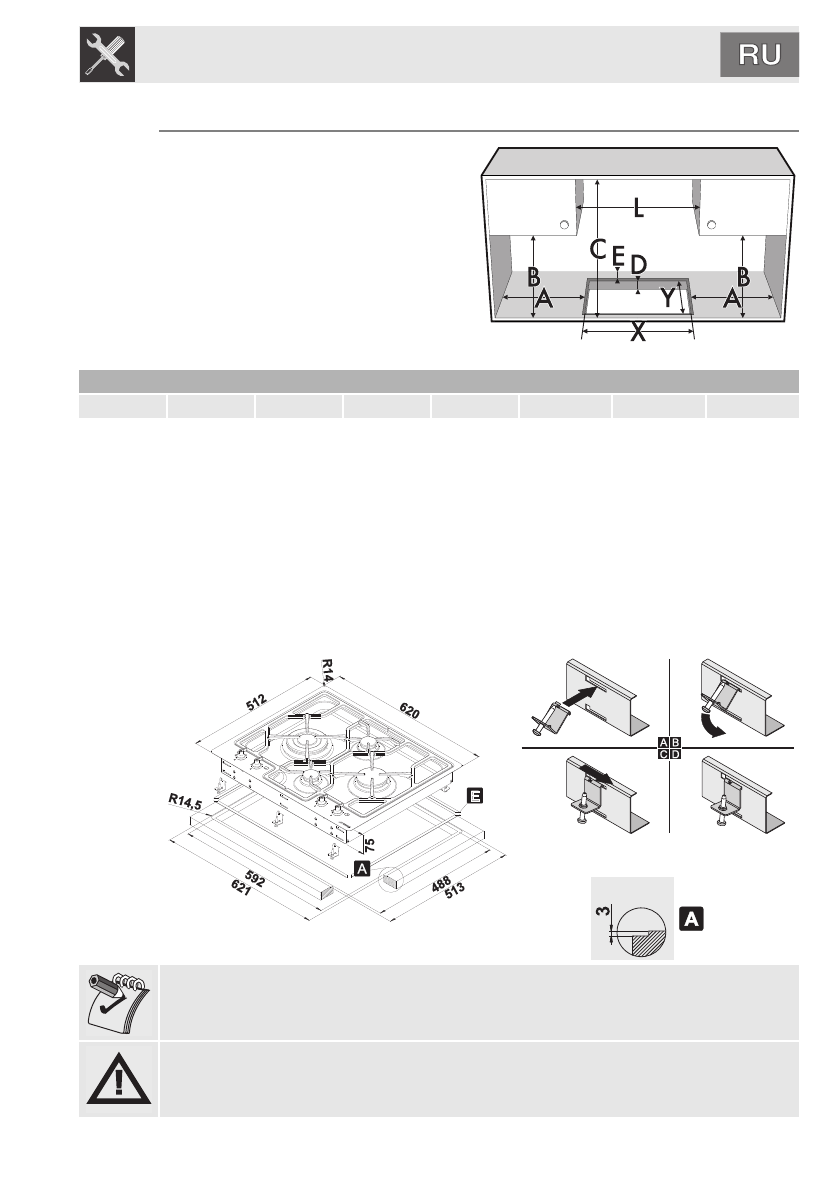

Крепление к опорной конструкции каркасной модели
Произвести отверстие в рабочем
столе мебели с указаннЫми
размерами.
Нижняя часть защитной крышки
должна быть полностью доступной
после монтажа прибора.
1)
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
L (mm)
X (mm)
Y (mm)
min 150
min 460
min 750
20÷40
min 50
620
592
488
Удостоверьтесь в том, что расстояние от огня конфорок до подвесной
полки, расположенной выше по вертикали, не менее 750 мм (Рис. 1). Для
данного типа прибора необходимо выфрезеровать в столешнице выемку
глубиной 3 мм, размеры которой показаны на рис. 4 (деталь А на рис. 2).
Перед установкой варочной панели необходимо уложить на всю
поверхность выемки клейкую губчатую прокладку“E”, входящую в
комплект поставки (рис. 2). Выполнив эти операции, положите варочную
панель на выемку и с помощью винтов и крепежных скоб (в
последовательности. показанной на Рис. 3), прикрепите панель к опорной
конструкции, обеспечив идеальную плоскостность. Зажимные скобы,
показанные на рис. 3, ставить только после встраивания варочной
панели.
2)
3)
4)
В случае использования ламинированных поверхностей рекомендуется
нанести на поверхность выемки слой противофильтрационной
"грунтовки".
Внимание: Другие виды монтажа можно выполнять только под контролем
изготовителя!
