24

■

Данная варочная панель должна устанавливаться и подключаться в

соответствии с правилами, действующими в стране использования

варочной панели. Установка должна производиться только

сертифицированными специалистами, имеющими допуск на

производство газовых работ.

■

Данная варочная панель предназначена для работы только на

природном газе и не может быть использована ни с каким другим типом

газа без модификации. Переделка для использования со сжиженным

газом должна производиться только квалифицированным персоналом.

■  Подключение жесткой трубой

с резьбовым

механическим соединением. Подключите прямо к

входному штуцеру, установленному на варочной панели.

Труба должна проходить свободно и не касаться

варочной панели.

■  Подключение с использованием гибкой

гофрированной стальной трубы с резьбовым

соединением.

Длина полностью растянутой трубы не должна превышать

двух метров. Используйте только сертифицированные

трубы, прокладки и запорную арматуру в пределах сроков их

службы, установленных производителем.

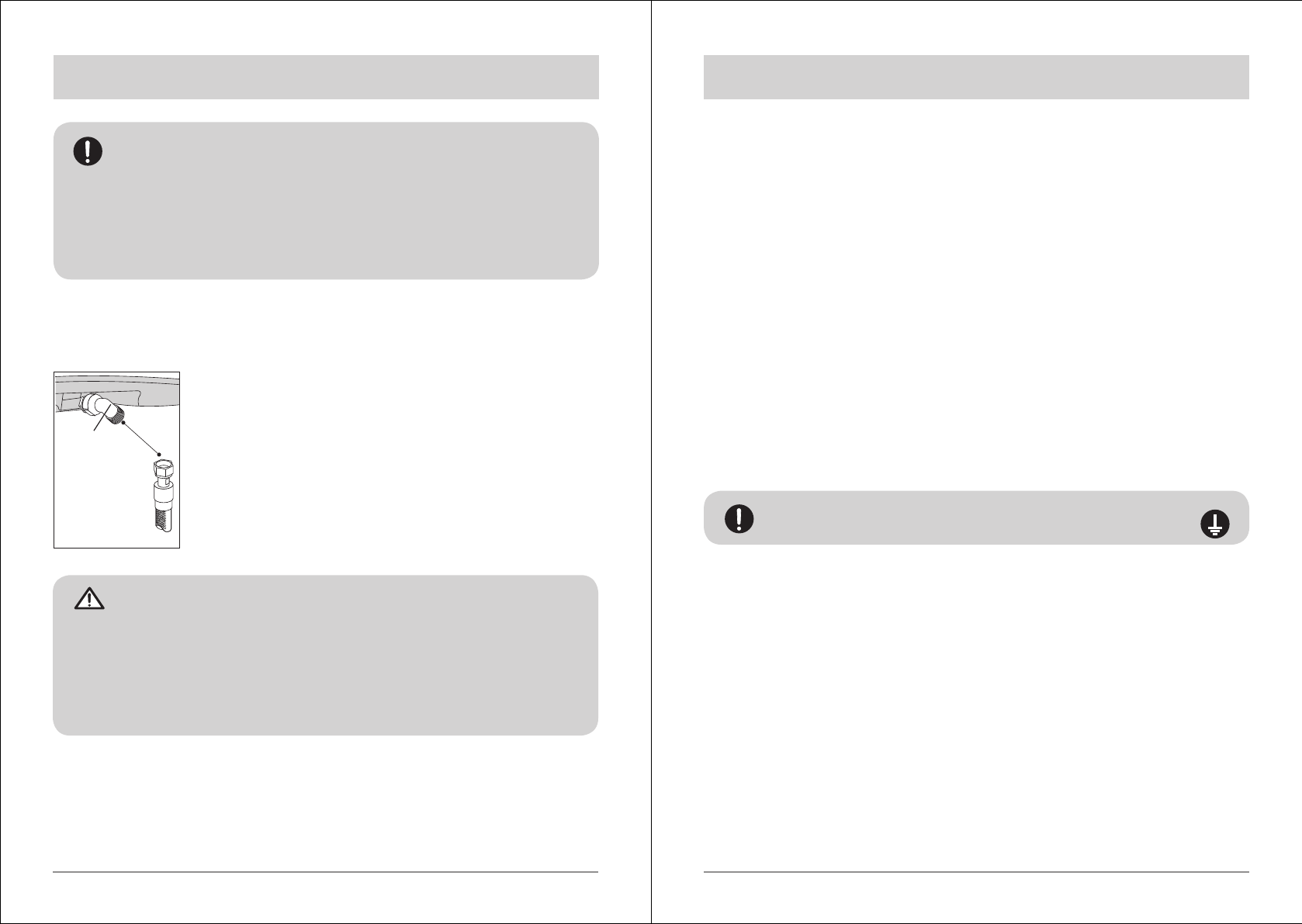

Подключение газа

Входной

штуцер

Входной газовый штуцер имеет наружную резьбу 1/2 дюйма.

Газ

,

подаваемый по

трубопроводу

,

природный газ

,

пропан-воздушная или бутан-воздушная смесь

.

Для безопасности вы должны выбрать один из указанных ниже вариантов

подключения.

■

После установки наладчик должен провести полное эксплуатационное

испытание и проверку на утечку газа.

■

Необходимо обеспечить доступ по всей длине трубопровода. Гибкий

металлорукав должен быть заменен до истечения его срока службы

(обозначен на нем).

■

Не допускайте соприкосновения гибкой стальной трубы с подвижными

деталями рабочего стола, в котором устанавливается панель, также

избегайте ее прохождения через участки, на которых она может быть

зажата.

25

■  Данная варочная панель должна быть обязательно заземлена.
■  Варочная панель рассчитана на подключение к источнику электропитания 220–240 В,

50/60 Гц переменного тока.

■  Электрическое подключение должно быть выполнено квалифицированным

специалистом-электриком при соблюдении действующих норм  и правил. Перед

подключением оборудования проверьте соответствие электрических параметров

варочной панели и электросети. Необходимые сведения содержатся на заводской

табличке, размещенной на варочной панели. Для выполнения требований техники

безопасности должен быть установлен выключатель, отключающий  все полюса

прибора и имеющий зазоры между контактами не менее 3 мм во всех полюсах (линия

заземления не должна разрываться). Также возможно оборудование сетевого шнура

сетевой вилкой.  В этом случае должен быть обеспечен легкий доступ к вилке для ее

отключения. Электрическая вилка должна соответствовать электророзетке по типу и

характеристикам. Электророзетка должна быть обязательно заземлена. Не

используйте переходники, двойные и более розетки и удлинители. Не оставляйте

оборудование включенным. Если в этом нет необходимости, то вынимайте вилку из

розетки или отключайте электричество на щитке.

■  Провода в сетевом кабеле имеют цвет в соответствии со следующей схемой:
   - зеленый/желтый = земля
   - синий

= нейтраль

   - коричневый

= фаза

■  Класс защиты от поражения током :

I

■  Провод зеленого/желтого цвета должен быть подключен к

клемме, обозначенной буквой Е или символом заземления.

Электрическое подключение
