7

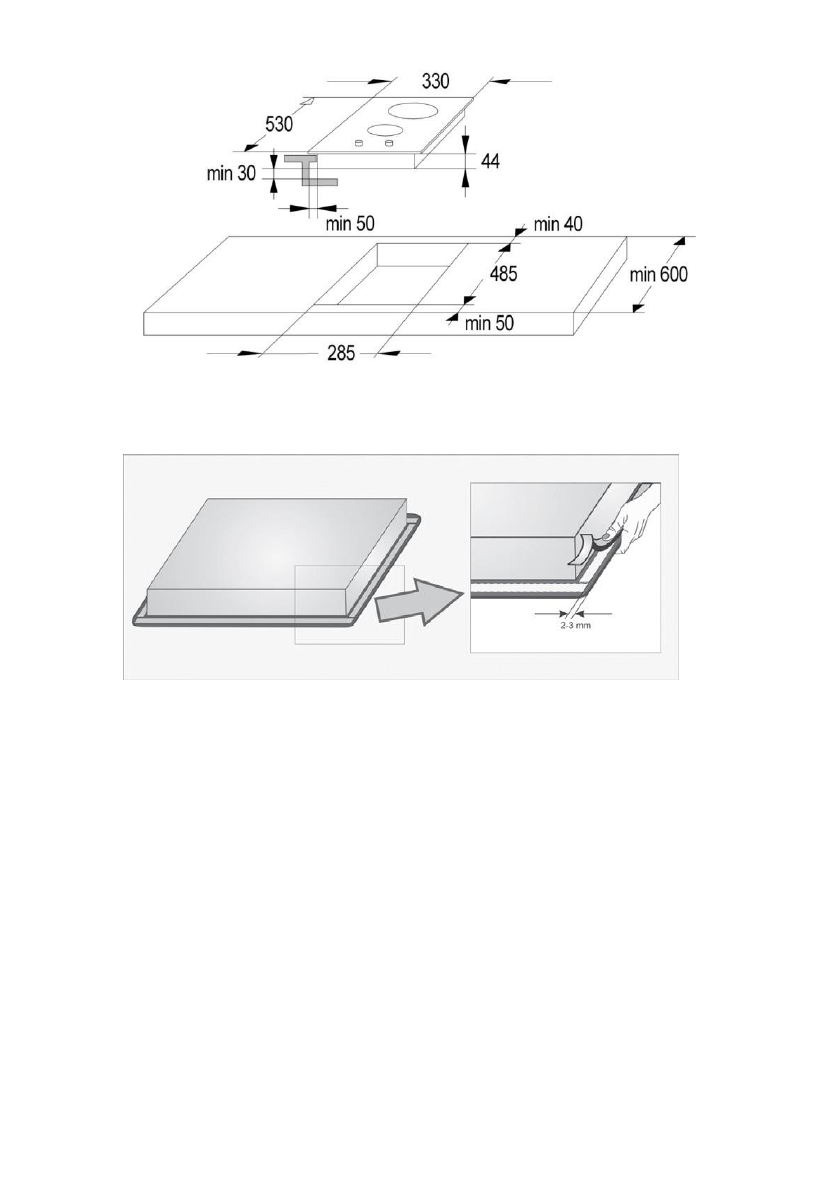

Рис. 3 Подготовка столешницы к монтажу для моделей GR02d00G00,
GR0200G00, GR02d60G00, GR0260G00
Рис. 3 Наклеивание уплотнителя
Вложите варочную панель в ранее подготовленное монтажное отверстие в
столешнице, проверьте, чтобы уплотнитель плотно прилегал к столешнице
равномерно по всему контуру. Для столешницы толщиной 20-35 мм расположите
прижимную планку согласно Рис. 4а; для столешницы толщиной 50-65 мм
расположите прижимную планку согласно Рис. 4б. Слегка прижмите панель к
столешнице и закрепите прижимные планки самонарезающими винтами. Установите
рассекатели, крышки и решётки горелок на место.
4) На варочной панели предусмотрен подвод газа, что позволяет присоединять её
к магистральному газопроводу. На выходе газового коллектора варочной панели
расположена гайка с наружной цилиндрической резьбой G1/2", предназначенная для
подключения прибора к сетевому газопроводу (см. Рис. 5). Для подключения газа к
варочной панели, необходимо установить уплотнительную прокладку (не входит в
комплект).
