39

русский

паспорт технического изделия

Варочные панели FV6TgrZ, FV9TgrZ

и  электрических  компонентов  (рис.  17).

Для обеспечения полной герметичности

при каждой замене крана рекомендует-

ся  заменять  также  и  уплотнение  D  (рис.

16).

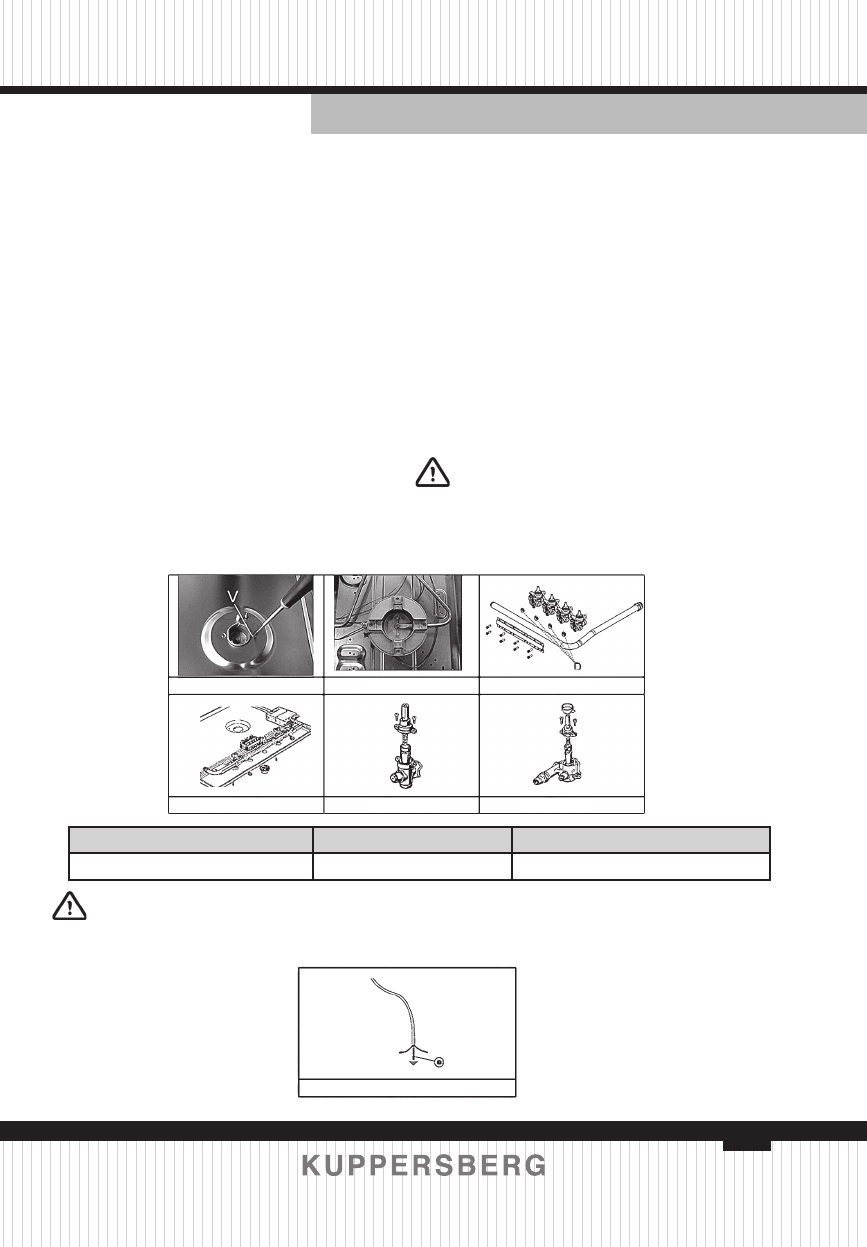

Смазывание кранов (рис. 18–19)

Â

 Если кран начинает туго вращать-

ся,  его  необходимо  незамедлительно

смазать, выполнив указанные ниже дей-

ствия:

Â

 Снимите кран.

Â

 Очистите конус и его гнездо смо-

ченной в растворителе тканью.

Â

 Нанесите на конус небольшое ко-

личество подходящей смазки.

Â

 Установите конус обратно в гнез-

до,  проверните  несколько  раз  и  затем

снова извлеките. Удалите излишки смаз-

ТИП ВАРОЧНОЙ ПАНЕЛИ

ТИП КАБЕЛЯ

ОДНОФАЗНОЕ ПИТАНИЕ

Газовая варочная панель

H05 VV -  F

Сечение 3 x 0,75 мм2

ВНИМАНИЕ!

В случае замены кабеля питания следует обратить внимание

на то, что проводник заземления должен быть длиннее фазных проводников

(рис. 20), а кроме того следует соблюдать приведенные выше требования.

РИС. 14

РИС. 15

РИС. 16

РИС. 19

РИС. 18

РИС. 17

ки и убедитесь, что отверстия для газа не

забиты.

Â

  Установите  все  детали  в  обрат-

ном порядке.

Â

  Проверьте  герметичность  с  по-

мощью  мыльного  раствора.  Запрещает-

ся использовать для этой цели открытое

пламя.

В  помощь  специалистам,  которые

проводят  работы  по  техническому  об-

служиванию,  далее  приводится  таблица

с данными по типам и сечениям кабелей

питания  и  номинальным  характеристи-

кам электрооборудования.

ПРЕДУПРЕЖДЕНИЕ.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ДОЛЖНО ВЫ-

ПОЛНЯТЬСЯ  ТОЛЬКО  ЛИЦАМИ,  ИМЕЮЩИМИ

СООТВЕТСТВУЮЩИЕ  ДОПУСКИ  И  РАЗРЕШЕ-

НИЯ НА ПРОВЕДЕНИЕ ДАННОГО ВИДА РАБОТ.

РИС. 20
