паспорт технического изделия

Варочные панели FV6TgrZ, FV9TgrZ

Перед тем как приступить к рабо-

там  по  регулировке,  следует  обяза-

тельно отключить прибор от электро-

сети.  По  окончании  регулировки  или

настройки  технический  специалист

должен восстановить все

пломбы.

КРАНЫ

Регулировка «малого пламени»

Â

  Зажгите  конфорку  и  установи-

те ручку в положение малого пламени
(рис. 1).

Â

  Снимите  ручку  M  (рис.  12  и

12/A) крана, которая просто надвинута
на шток и ничем не закреплена.  Бай-
пасный  регулятор  минимального  рас-
хода  может  находиться  рядом  с  кра-
ном (рис. 12) или внутри вала. В любом
случае,  для  регулировки  расхода  сле-
дует  вставить  небольшую  отвертку  D
в  щель  рядом  с  краном  (рис.  12)  или
в  отверстие  C  внутри  вала  крана  (рис.
12/А). Поверните дроссельный винт по
часовой  или  против  часовой  стрелки,
так  чтобы  расход  газа  соответствовал
положению малого пламени.

Пламя  не  должно  быть  слишком

маленьким:  пламя,  соответствующее
минимальному уровню, должно гореть
непрерывно  и  устойчиво.  Установите
снятые части на место.

Обратите внимание на то, что опи-

санный  выше  процесс  регулировки
относится  только  к  конфоркам,  пред-
назначенным  для  газа  типа  G20,  в  то
время  как  при  регулировке  конфорок
для  газа  типа  G30  или  G31  дроссель-
ный  винт  должен  быть  затянут  полно-
стью.

ЗАМЕНА ЖИКЛЕРОВ

Для  конфорок  может  быть  выпол-

нена переналадка на различные типы

газа  путем  установки  соответствую-

щих  жиклеров.  Чтобы  выполнить  за-

мену  жиклеров,  необходимо  сначала

с  помощью  торцевого  ключа  В  снять

рассекатели,  затем  вывернуть  жиклер

А  (см.  рис.  13)  и  заменить  его  на  жи-

клер, соответствующий типу использу-

емого газа.

Жиклер  рекомендуется  затянуть

потуже.

После  замены  всех  жиклеров  не-

обходимо  отрегулировать  конфор-

ки  в  соответствии  с  инструкциями  из

раздела  9,  после  чего  технический

специалист  должен  восстановить  все

пломбы  на  регулировочных  винтах

и  предварительных  регуляторах  и

наклеить  на  прибор  этикетку  с  ука-

занием  новых  данных  по  настройке

газового  оборудования.  Эта  этикетка

поставляется  в  комплекте  с  запасны-

ми  жиклерами.  Пакет  с  жиклерами

и  этикетками  может  быть  включен  в

комплект поставки, кроме того, жикле-

ры  могут  быть  приобретены  в  офици-

альном сервисном центре.

Для  удобства  мы  приводим табли-

цу  с  номинальными  данными,  в  ко-

торой  указаны  также  тепловые  мощ-

ности  конфорок,  диаметр  жиклеров

и  рабочие  давления  для  различных

типов газа.

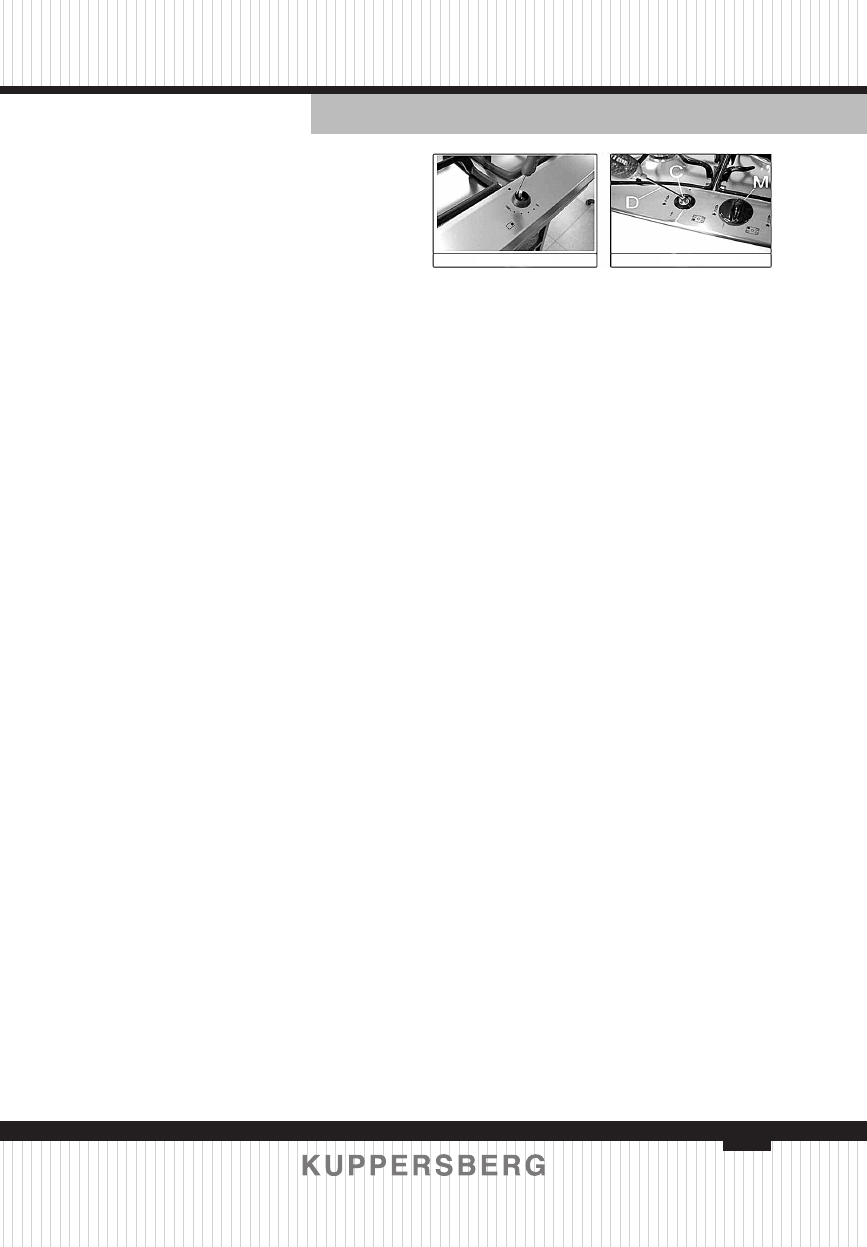

РИС. 12

РИС. 12/а
