Электрическая варочная поверхность

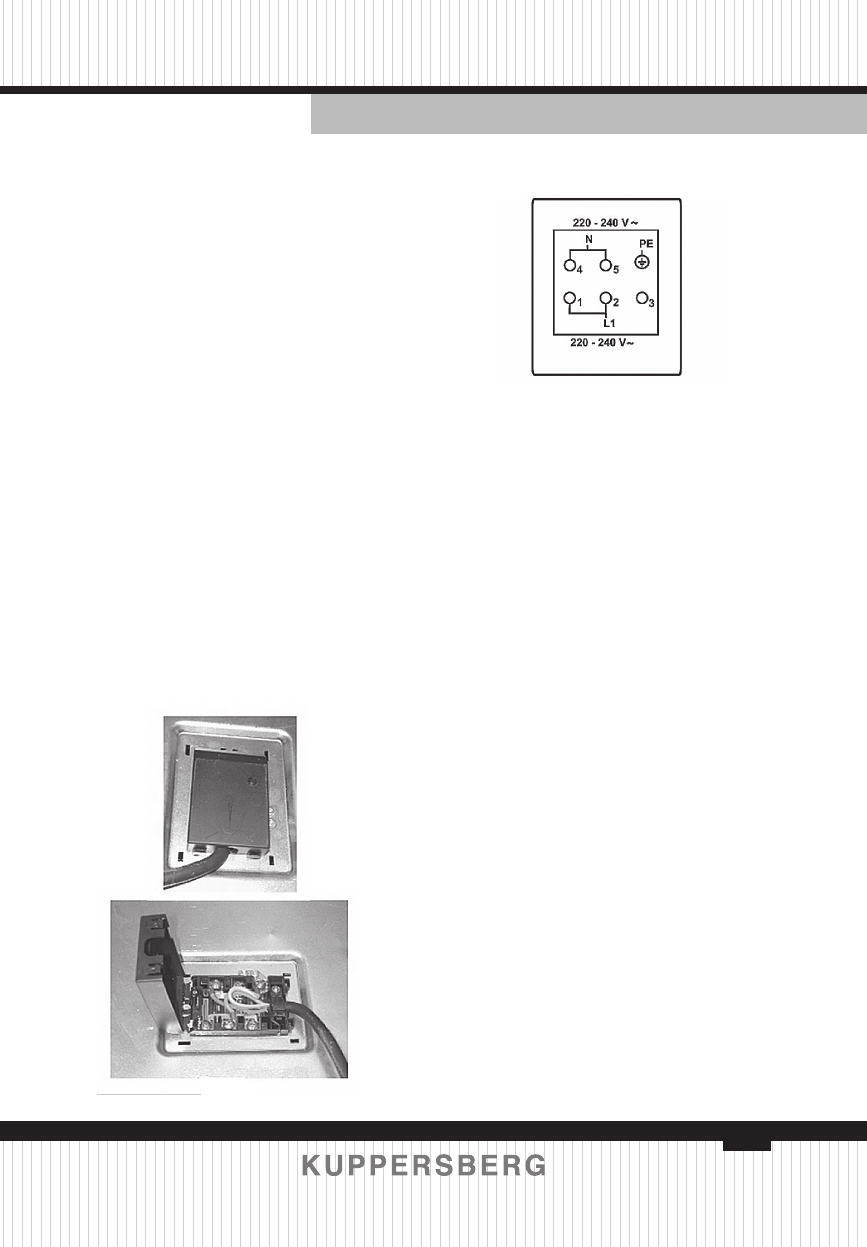

рис. 14
рис. 14
Для реализации таких изменений
выполните следующие действия:
a) Снимите крышку клеммной ко-
робки, нажав на боковые фиксаторы
в корпусе клеммной коробки, как по-
казано на рисунке, вытисненном на
электрическом шкафу (см. Рис. 14).
b) Снимите перемычки, установ-
ленные между клеммами, в соответ-
ствии со схемой на стр. 16 (приклеен-
ной к корпусу).
c) Вставьте кабель питания требуе-
мого сечения (таблица 6) во входное
отверстие.
d) Подсоедините провода фаз к со-
ответствующим клеммам, а провод за-
земления к клемме заземления.
e) Закрепите входной кабель соот-
ветствующим кабельным фиксатором.
f) Установите крышку на клеммную
коробку и надавите на крышку до пол-
ного ее закрытия.
ТеХнИЧесКОе ОБсЛужИВАнИе
Перед проведением работ отклю-
чите оборудование от сети электро-
питания.
ЗАменА ДеТАЛей И уЗЛОВ
Для замены детали, установленной
в электроплите, необходимо снять пли-
ту со столешницы, перевернуть ее, ос-
лабить винты и снять нижнюю крышку
электроплиты.
После этого можно проводить рабо-
ты с плитой, разъемами и зажимами.
Для обслуживания кабеля необходи-
мо перевернуть плиту.
В случае замены кабеля питания
установщик должен подсоединить более
длинный провод заземления по сравне-
нию с проводами фаз, и соблюдать меры
предосторожности, указанные в разделе
«ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ».
При сборке плиты выполните ука-
занные операции в обратном порядке.
