ПАСПОРТ ТЕХНИЧЕСКОГО ИЗДЕЛИЯ
РУССКИЙ
Электрическая варочная поверхность
МОДЕЛЬ
Общие раз-
меры варочной
поверхности
Размеры отвер-
стия в кухон-
ном модуле
A
в мм В в мм С в мм
(±2)
D в мм
(±2)
Установка и Крепление
С варочной панелью поставляется
специальное уплотнение
,
которое слу-
жит для предотвращения проникно-
вения воды под варочную панель
.
Для
крепежа уплотнения выполните следу-
ющие действия:
1.
Переверните варочную панель
.
Снимите защитную пленку с уплотне-
ния
.
Правильно расположите уплотне-
ние
«e»
(
Рис
.
10)
под варочной панелью
.
Убедитесь
,
что уплотнение располагает-
ся так
,
что его внешняя кромка совме-
щается с внешним периметром вароч-
ной панели
.
Концы уплотнения должны
совмещаться без нахлеста
.
2.
Ровно приклейте уплотнение к ва-
рочной панели
.
Прижмите его пальцами
(
Рис
.
10)
.
3.
Установите варочную панель в от-
верстие в столешнице
.
4.
Установите зажимы в соответству-
ющие места в корпусе
,
и закрепите их
винтами F (см
.
Рис
.
9)
.
- Чтобы предотвратить случайное
прикосновение к горячей нижней по-
верхности варочной панели во время
ее использования
,
необходимо устано-
вить деревянные вставки и закрепить
их винтами на расстоянии не менее
7
0
мм от верха (см
.
Рис
.
12
)
Внимание
Для предотвращения отклеивания
панели необходимо убедиться в том
,
что
клей
,
которым ламинированный пла-
стик приклеивается к мебели
,
выдержи-
вает температуру не менее 150
°C.
При возникновении каких-либо со-
мнений прекратите использование обо-
рудования и обратитесь к квалифициро-
ванному персоналу
.
Не разрешайте детям играть с упа-
ковочными элементам (картон
,
полисти-
рол
,
гвозди
...).
Выполните отверстие в столешнице
(в таблице 5) в соответствии с размерами
,
приведенными на Рис
.
7.
Убедитесь в том
,
что оставлены необходимые свободные
промежутки вокруг варочной панели от-
носительно боковых стен
,
задней стены и
верхней поверхности (см
.
Рис
.
7
и 8)
.

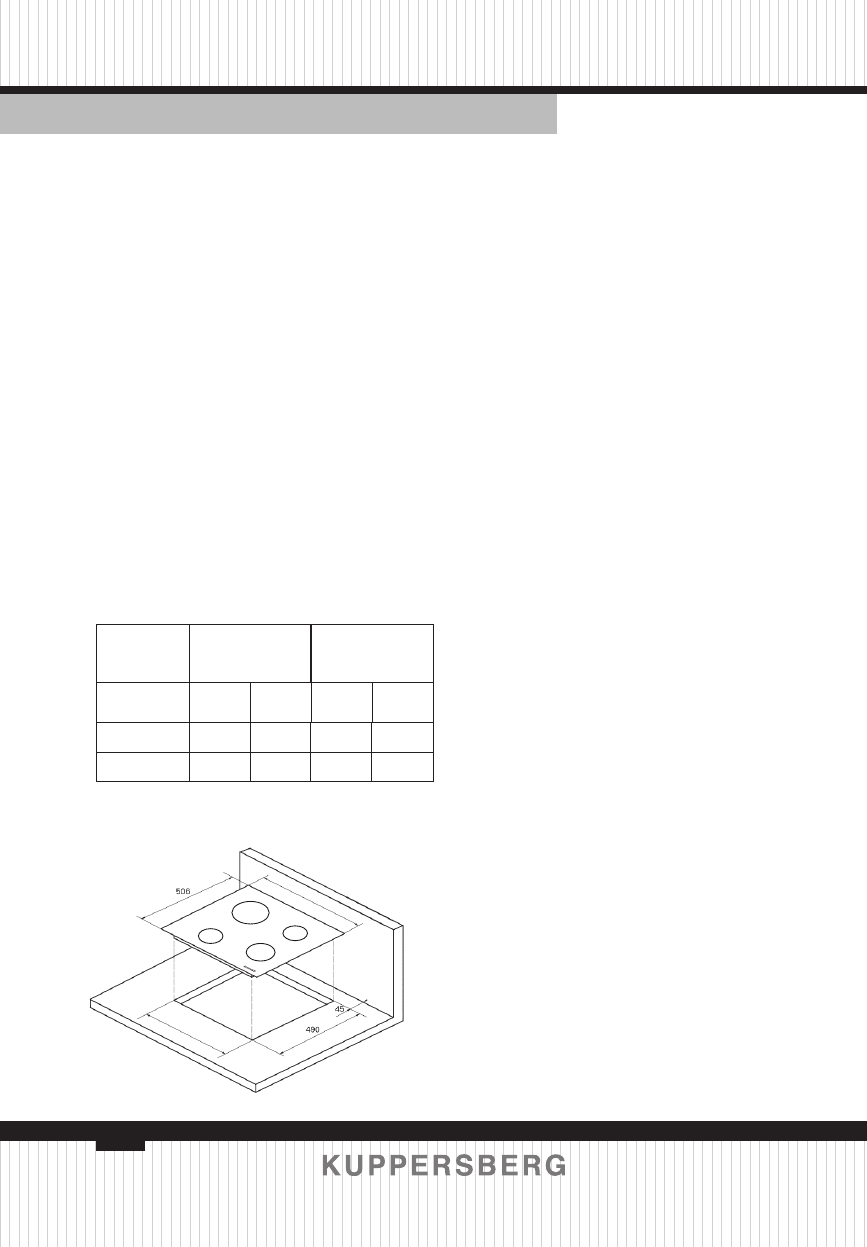

ТАБЛИЦА
5
Соблюдение размеров (мм)
Технические чертежи
FA6VI01M
506
576
490
560
FA6VI02M
506
576
490
560
576
560
Рис
. 7
