ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

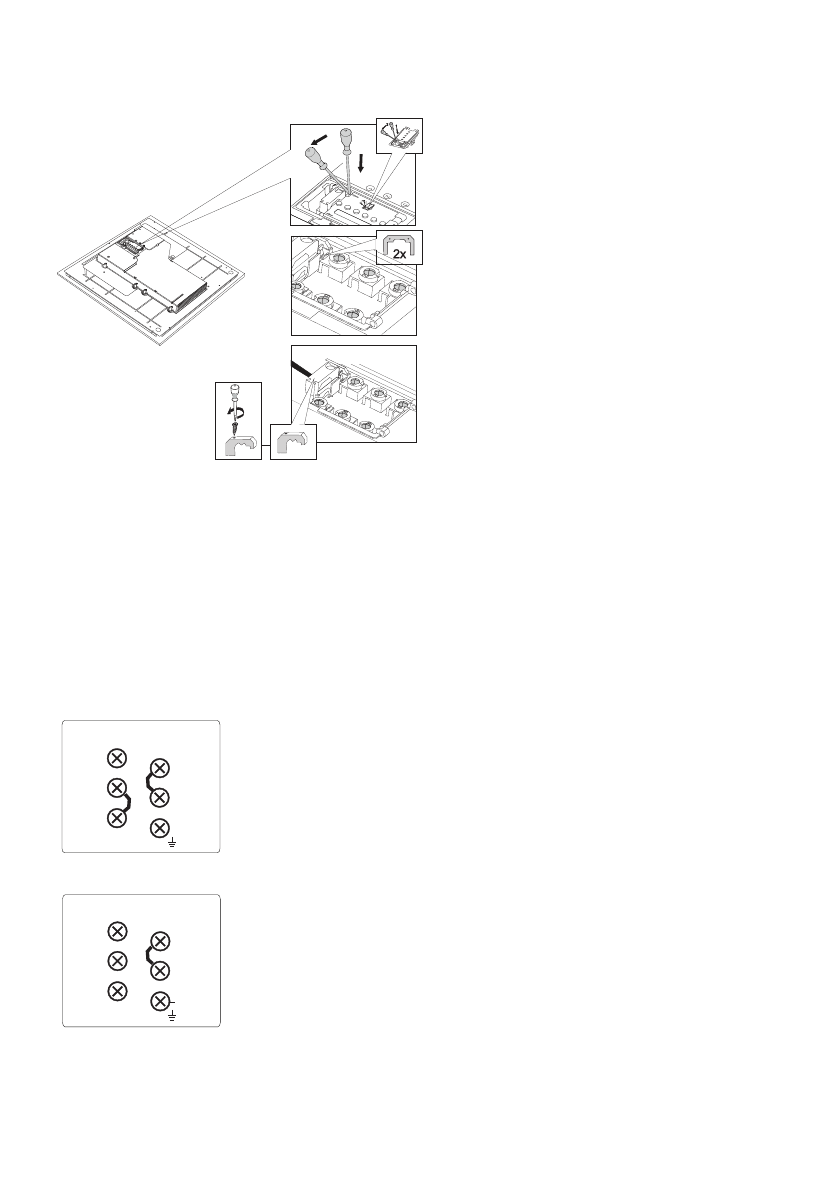

СХЕМА ПОДКЛЮЧЕНИЯ
Однофазное подключение (32 А)
• Одна фаза (1 1N, 220-240 В~ /50/60 Гц)
Напряжение между фазой и нейтралью 220-240 В~. Установите
перемычки между клеммами L1–L2 и N1–N2.
Установите предохранитель не менее 32 А. Сечение
присоединительного кабеля не менее 4 мм
2
.
Двухфазное подключение (16 А)
• 2 фазы, 1 нейтраль (2 1N, 380-415 В~ / 50/60 Гц)
Напряжение между фазой и нейтралью 220-240 В~. Напряжение между
фазами 380-415 В~. Установите перемычки между клеммами N1–N2.
Установите не менее двух предохранителей по 16 А каждый. Сечение
присоединительного кабеля не менее 1,5 мм
2
.
1
2
3
4
5
L1
N2
PE
PE
220-240V ~ / 50/60Hz
220-240V ~ / 50/60Hz
L2
N1
1
2
3
4
5
L2
L2
L1
PE
PE
380-415V 2N ~ / 50/60Hz
380-415V 2N ~ / 50/60Hz
N2
N1
1
2
1. Перед подключением необходимо проверить,
совпадает ли напряжение, указанное
в заводской табличке, с фактическим
напряжением в сети.
Напряжение в сети пользователя (220-240 В
между L и N) должен проверить специалист с
помощью измерительного прибора.
2. Откройте крышку клеммной колодки.
3. Установите перемычки между клеммами в
соответствии с типом вашего прибора.
Перемычки находятся в клеммной колодке.
ПРИСОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ
(для моделей без кабеля)
• Для подключения могут использоваться:
• Присоединительные кабели с пвх-изоляцией типа h05 vv-f или h05v2v2-f с желто-зеленым защитным
проводом или другие равноценные кабели или кабели лучшего качества.
• Внешний диаметр присоединительного кабеля не менее 8,00 мм.
• Обязательно проложите присоединительный кабель через зажим, предотвращающий избыточное
натяжение кабеля.
