Подключение к электросети

 ВНИМАНИЕ

 -

Отключите прибор от электросети.

 -

Установка прибора должна выполняться квалифицированным специалистом с соблюдением действующих
правил монтажа и техники безопасности.

 -

Изготовитель снимает с себя любую ответственность за травмы людей и животных и материальный ущерб,
явившиеся результатом несоблюдения правил, изложенных в этой главе.

 -

Длина кабеля питания должна быть достаточной для того, чтобы варочную панель можно было снять со
столешницы.

 -

Убедитесь, что напряжение, указанное на паспортной табличке прибора соответствует напряжению
домашней электросети.

 -

Не используйте удлинители.

Подключение к клеммной колодке
Для подключения варочной панели к электрической сети используйте кабель типа H05RR-F или H05V2V2-F (см. таблицу
ниже).

Провода

Число и сечение жил

220-240 В ~ +

3 x 4 мм²

220-240 В 3 ~ +

5 x 1,5 мм²

380-415 В 3 N ~ +

5 x 1,5 мм²

380-415 ~ +

4 x 1,5 мм²

C

B

A

Важно:

 -

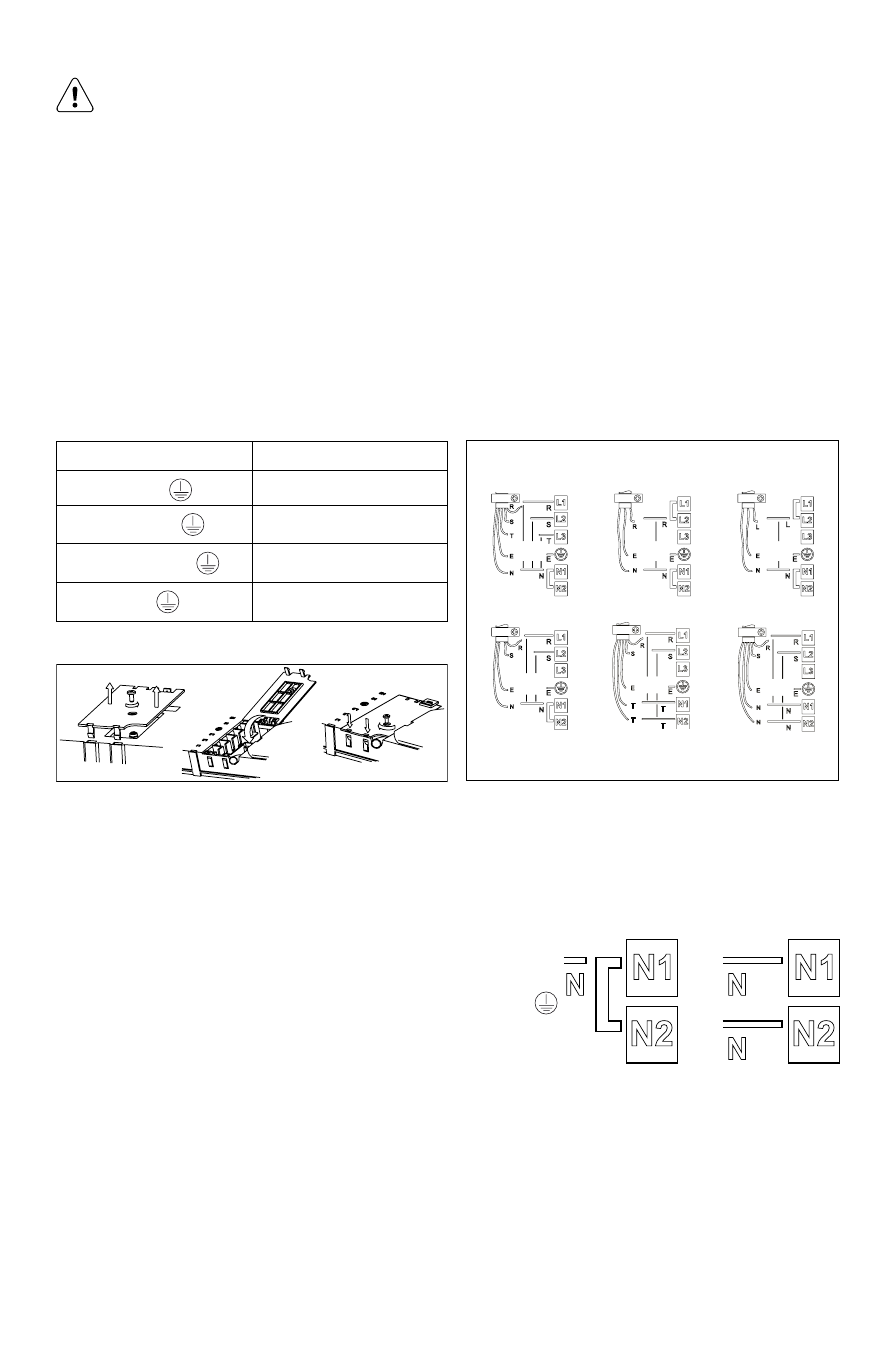

Следуя указаниям принципиальной схемы (см. рисунок) оставьте или удалите металлические перемычки между
винтами клеммной колодки L1-L2 и N1-N2.

 -

Если в комплект поставки входит кабель питания, руководствуйтесь указаниями по подключению, прикрепленными
к кабелю.

 -

После подсоединения проводов проверьте надежность затяжки всех шести винтов клеммной колодки.

Пример: перемычка установлена (слева) или не установлена (справа). См.
монтажную схему с дополнительной информацией (перемычки могут быть
установлены между клеммами L1-L2 и N1-N2).
Подсоедините желто-зеленый заземляющий провод к клемме с символом

.

Этот провод должен быть длиннее остальных проводов.
1.  Снимите крышку клеммной коробки (A), вывинтив винт и вставив крышку

в петлю (B) клеммной коробки.

2.  Вставьте кабель питания в кабельный зажим и подсоедините провода к клеммной колодке в соответствии со схемой,

расположенной рядом с колодкой.

3.  Закрепите кабель электропитания в кабельном зажиме.
4.  Закройте крышку (C) и закрепите ее на клеммной коробке ранее снятым винтом.
При каждом включении в сеть варочная панель производит автоматическую проверку, длящуюся несколько секунд.
Если варочная панель оснащена собственным сетевым шнуром, следуйте указаниям, приведенным на прикрепленной к
нему этикетке. Подсоединяйте прибор к электросети через многополюсный выключатель с расстоянием между
разомкнутыми контактами не менее 3 мм.

230

V

230

V

230

V

230

V

230

V

230

V

230

V

230

V

230

V

230

V

230

V

380-415 В 3 N ~

220-240 В ~

220-240 В ~

(AU и UK)

380-415 В 2N ~

220-240 В 3 ~

(Бельгия)

380-415 В 2N ~

(Нидерланды)
