12

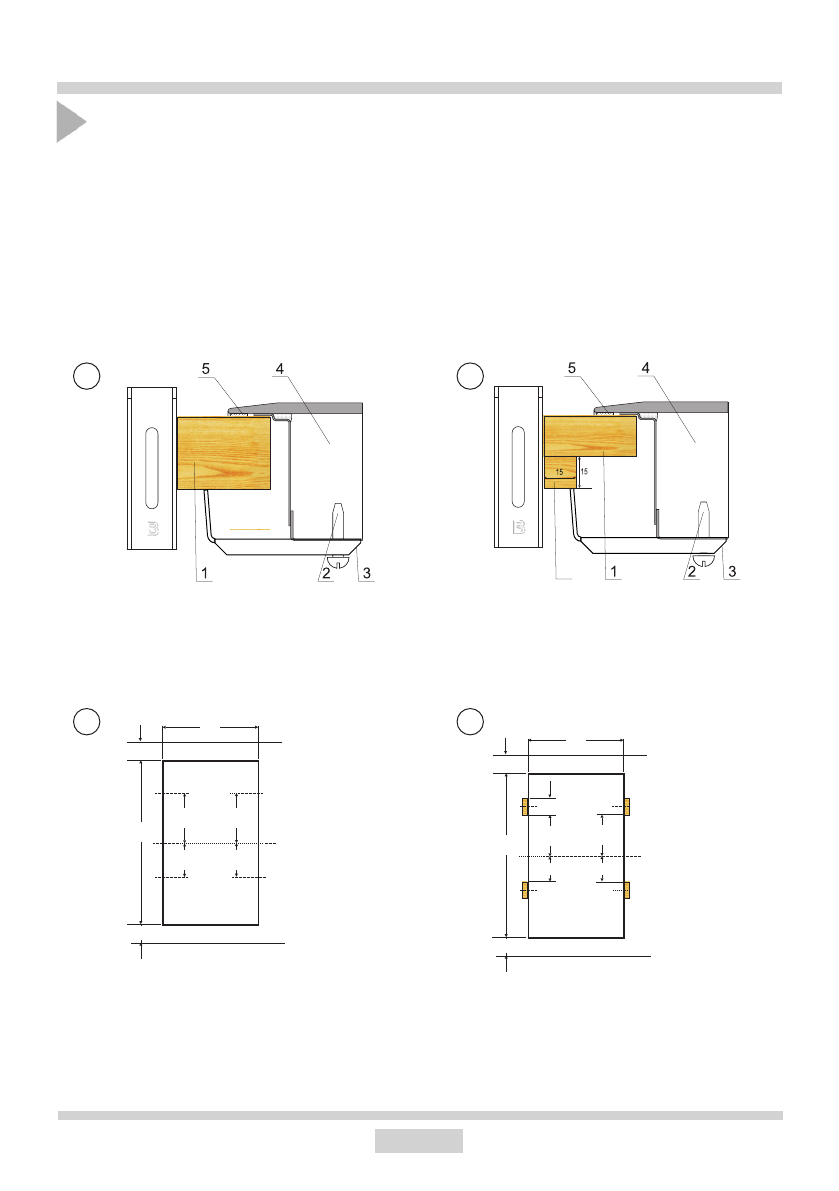

1 – столешница мебели
2 – винт (шуруп)
3 – крепёжный держатель
4 – нагревательная плита
5 – прокладка плиты
1 – столешница мебели
2 – винт (шуруп)
3 – крепёжный держатель
4 – нагревательная плита
5 – прокладка плиты
6 – деревянная колодка
3
4
5
6
УСТАНОВКА И МОНТАЖ
●
Плита имеет постоянно подключенный кабель с защитным соединением и может
быть подключена только в штепсельное гнездо с заземлением 230 V ~ 50 Гц. Система
электропитания, подающая ток в штепсельное гнездо, должна быть оборудована в
защиту от превышения напряжения 16А.
●
Подключить плиту, оборудованную в соединительный кабель, длиной ~ 1,5м со
штепселем с защитным соединением.
150
285
490
min 60
min 50
100
150
100
50
125
285
490
min 60
min 50
75
125
75
• Если толщина столешницы составляет 38 мм, то для крепления плиты надо ис
-
пользовать 4 держателя «B». Способ монтажа показан на рис. 3 и 4. Если толщина
столешницы 28 мм, то кроме держателей «B» надо дополнительно применить 4
деревянные колодки, размером 15 х 15 х 50 мм. Способ монтажа показан на рисунке
5 и 6.
• Проверить, хорошо ли прокладка прилегает к плите.
• Легко прикрутить держатели снизу плиты.
• Очистить столешницу, вложить плиту в отверстие и вдавить в столешницу.
• Установить держатели перпендикулярно к краю плиты и прикрутить до конца.
Монтаж плиты - держатель
6
