Vor dem ersten Anschalten der Platte

BEDIENUNG

INSTALLATION

●  Zuerst ist die Keramikplatte genau zu säubern. Die Keramikplatte ist wie eine Glasfläche

zu betrachten.

●  Bei  der  ersten  Nutzung  kann  ein  vorübergehendes Austreten  von  Gerüchen  auftreten.

Deshalb ist die Lüftung im Raum einzuschalten oder das Fenster zu öffnen.

●  Alle Bedienungsschritte sind unter Einhaltung der Sicherheitshinweise auszuführen.

Bei  einer  Spannung  von  400/230V

dreiphasiger Anschluss mit Nullleiter,

die  Brücke  verbindet  die  Klemmen

4-5, Phasenleiter - angeschlossen an

1, 2 und 3, Nullleiter bis 4-5, Schutzle

-

iter bis

Bei  einer  Spannung  von  400/230  V

zweiphasiger Anschluss mit Nullleiter,

die  Brücken  verbinden  die  Klemmen

1-2-3 sowie 4-5, Schutzleiter bis

Bei  einer  Spannung  von  230  V  ein

-

phasiger Anschluss  mit  Nullleiter,  die

Brücken verbinden die Klemmen 1-2-3

sowie 4-5, Schutzleiter bis

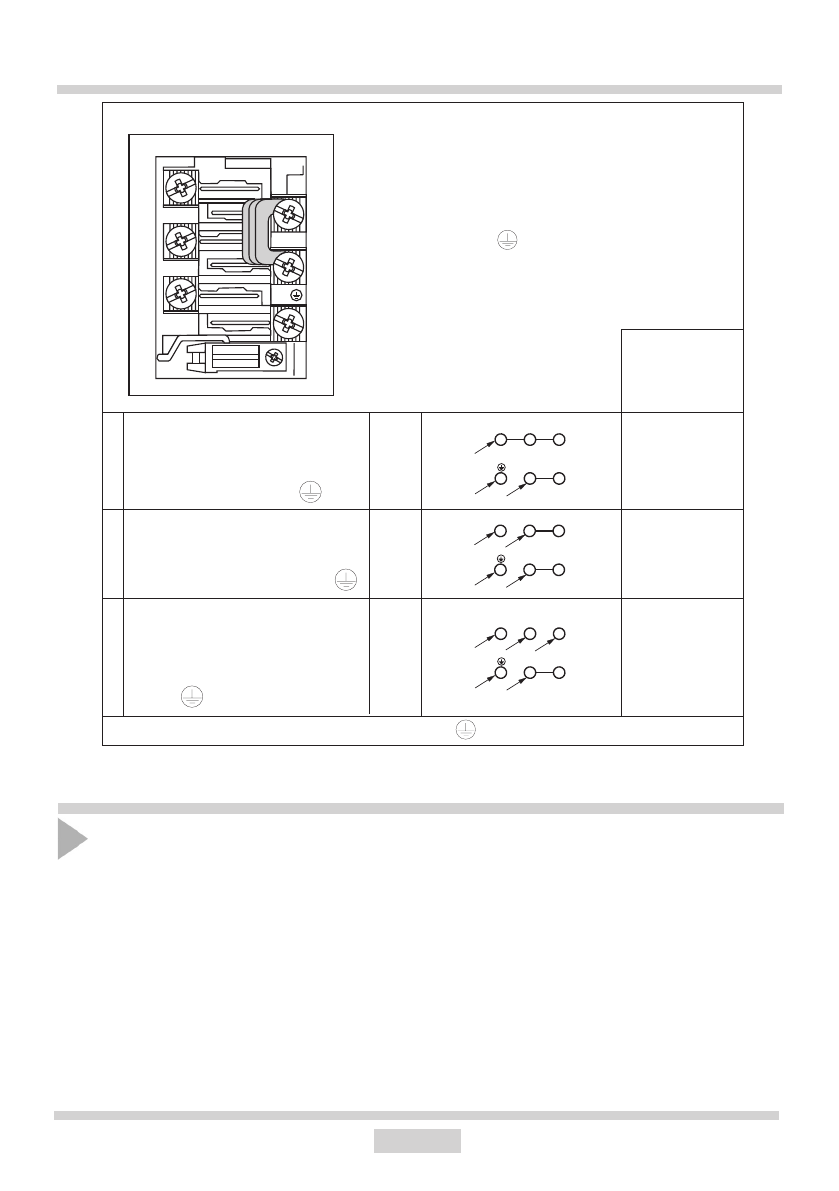

SCHEMA VON MÖGLICHEN

VERBINDUNGEN

Achtung! Die Heizelemente sind für eine Spannung

von 230 V ausgelegt.

Achtung! Bei jeder Verbindungsart muss der Schut

-

zleiter  an  die  mit              gekennzeichnete  Klemme

angeschlossen sein.
