15

УСТАНОВКА

ЭКСПЛУАТАЦИЯ

До первоначального пуска

•  Сперва следует тщательно очистить кухонную плиту. С керамической плитой следует

обращаться, как со стеклянной поверхностью.

•  При первоначальном пуске, могут временно выделяться запахи и по этому, следует

включить вентиляцию в помещении или открыть окно.

•  Операции по обслуживанию следует произвести с соблюдением указаний по безопас

-

ности.

Для  сети    400/230  V  трёхфазное

с о е д и н е н и е   с   н е й т р а л ь н ы м

проводом, мостик соединяет клеммы

4-5, фазные проводы подключены к

1,  2  и  3,  провод  нейтральный  к  4-5,

предохранительный провод к

Для  сети    400/230  V  двухфазное

с о е д и н е н и е   с   н е й т р а л ь н ы м

проводом,    мостики  с оединяют

к л е м м ы   2 - 3 ,   а   т а к ж е   4 - 5 ,

предохранительный провод до

Для  сети    230  V  соединение  одно

-

фазное  с    нейтральным  проводом,

мостики  соединяют  клеммы    1-2-3

а  также  4-5,  предохранительный

провод

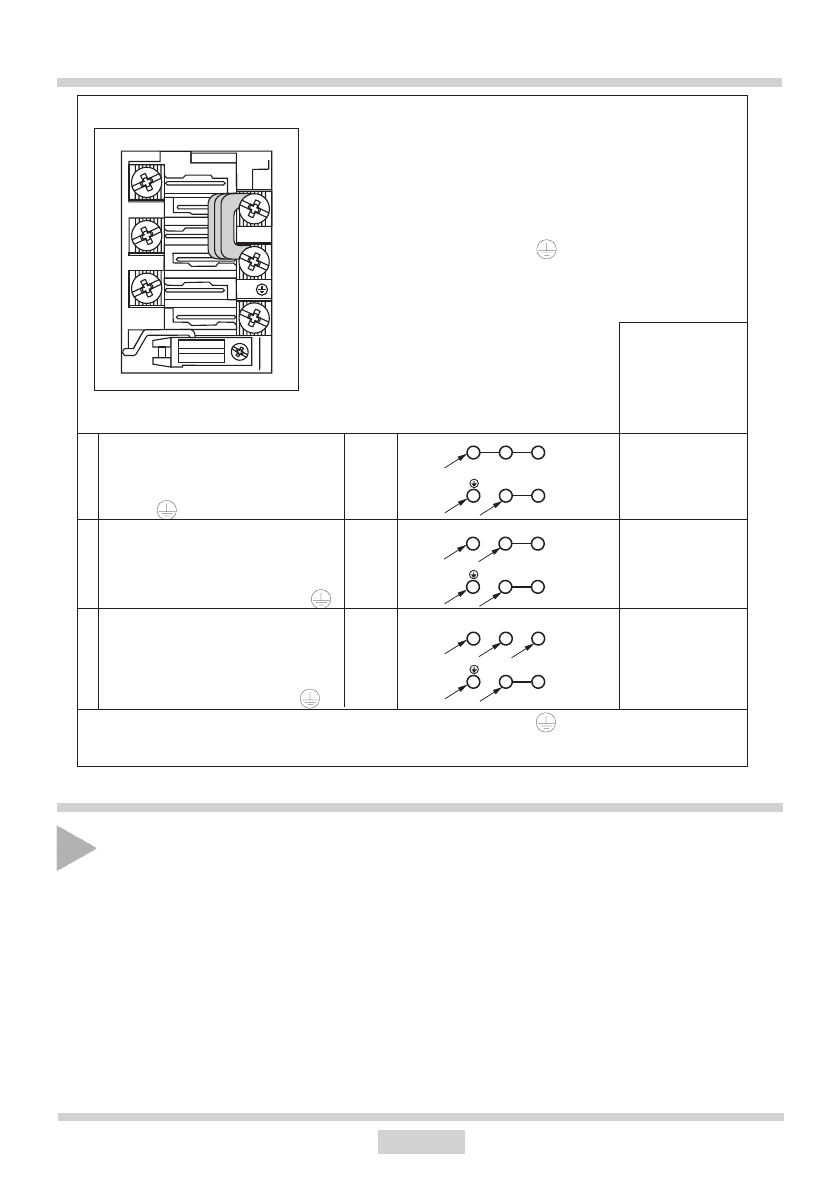

СХЕМА ВОЗМОЖНЫХ

СОЕДИНЕНИЙ

ВНИМАНИЕ! Напряжение нагревательных

элементов – 230 V

В Н И М А Н И Е !   З а   к а ж д ы м   р азо м   п р и   к а ж о м

соединении предохранительный провод должен

быть соединён с клеммой      .

1

2

3

1N~

H05VV-F3G4

3X 4 mm

2

H05VV-F4G2,5

4X2,5mm

2

H05VV-F5G1,5

5X 1,5 mm

2

Фазные провода- L1=R, L2=S, L3=T; N -провод нейтральный;

 -

предохранительный провод

Рекомендуемый

вид

соединительного

провода

2N~

3N~

1

2

3

5

4

PE

L1

N

1

2

3

5

4

L1

L2

PE

N

1

2

3

5

4

L1

L2

PE

N

L3

1

2

3

3

4

5
