57

INSTALAREA

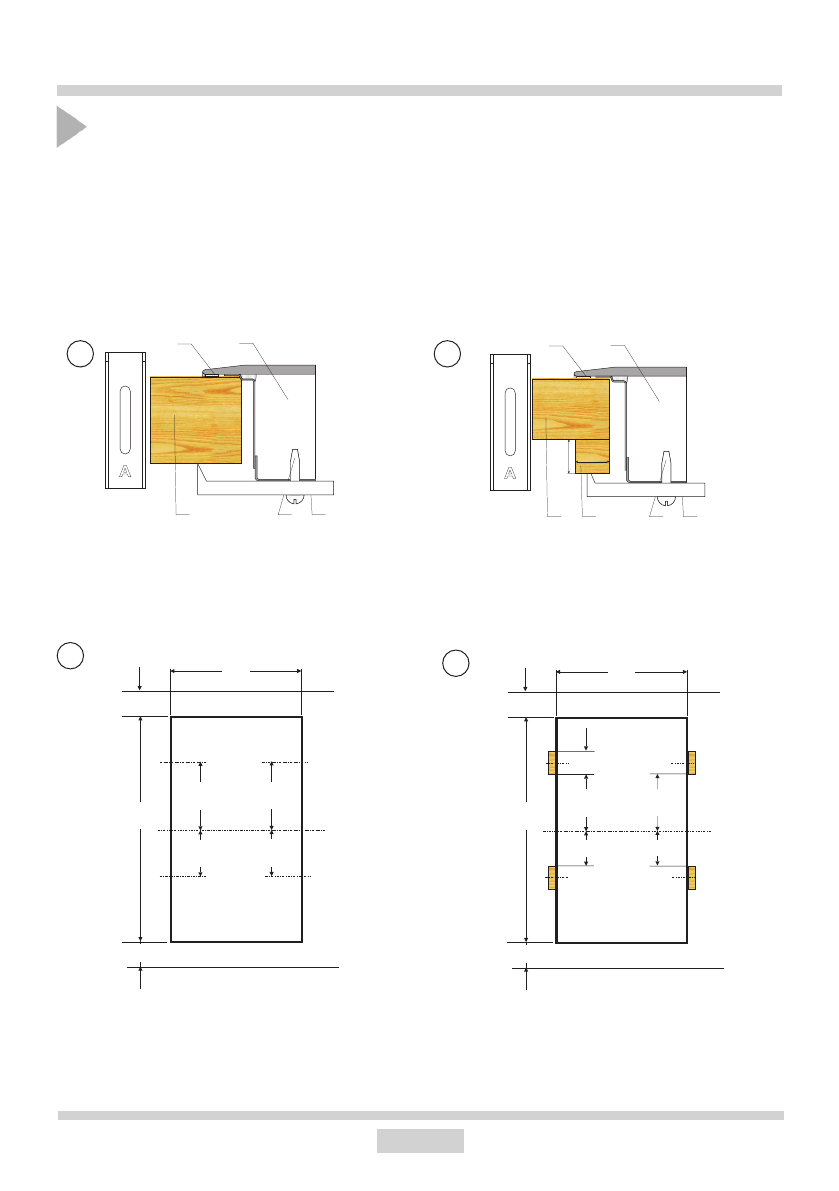

Montajul plăcii BHC3* în blatul mobilierului:

●

  În cazul blatului cu o grosime de  38 mm pentru prinderea plăcii trebuiesc folosite  4 mânere

“A”. Modul de montare este arătat în fig.

2

 şi

3

. În cazul blatului cu o grosime de  28 mm

în afară de mânerele  “A” suplimentar trebuie folosite  4 blocuri din lemn cu dimensiunile

de 15x15x50 mm. Modul de montare este arătat în fig.

4

 şi

5

.

●

  Verificaţi dacă garnitura aderă perfect la placă.

●

  Înşurubaţi delicat mânerul din partea inferioară a blatului.

●

  Curăţaţi blatul, introduceţi placa în orificiu şi  apăsaţi blatul.

●

  Fixaţi mânerele perpendicular pe marginea plăcii şi înşurubaţi-le la maxim.

1.  blatul mobilierului

2.  şurub cu cap crestat

3.  mâner de fixare

4.  placa de încălzire

5.  garnitura plăcii

1.  blatul mobilierului

2.  şurub cu cap crestat

3.  mâner de fixare

4.  placa de încălzire

5.  garnitura plăcii

6.  bloc din lemn

2

4

●

Plita are conectat permanent un conductor care posedă un contact de protecţie şi poate

fi conectată numai la o priză 230 V ~ 50 Hz cu pin de protecţie. Circuitul de alimentare a

prizei ar trebui să fie asigurat suplimentar cu ajutorul unei siguranţe de 16 A.

5

3

5

4

3

2

1

5

4

3

2

1

15

15

6

150

285

490

min 60

min 50

100

150

100

50

125

285

490

min 60

min 50

75

125

75
