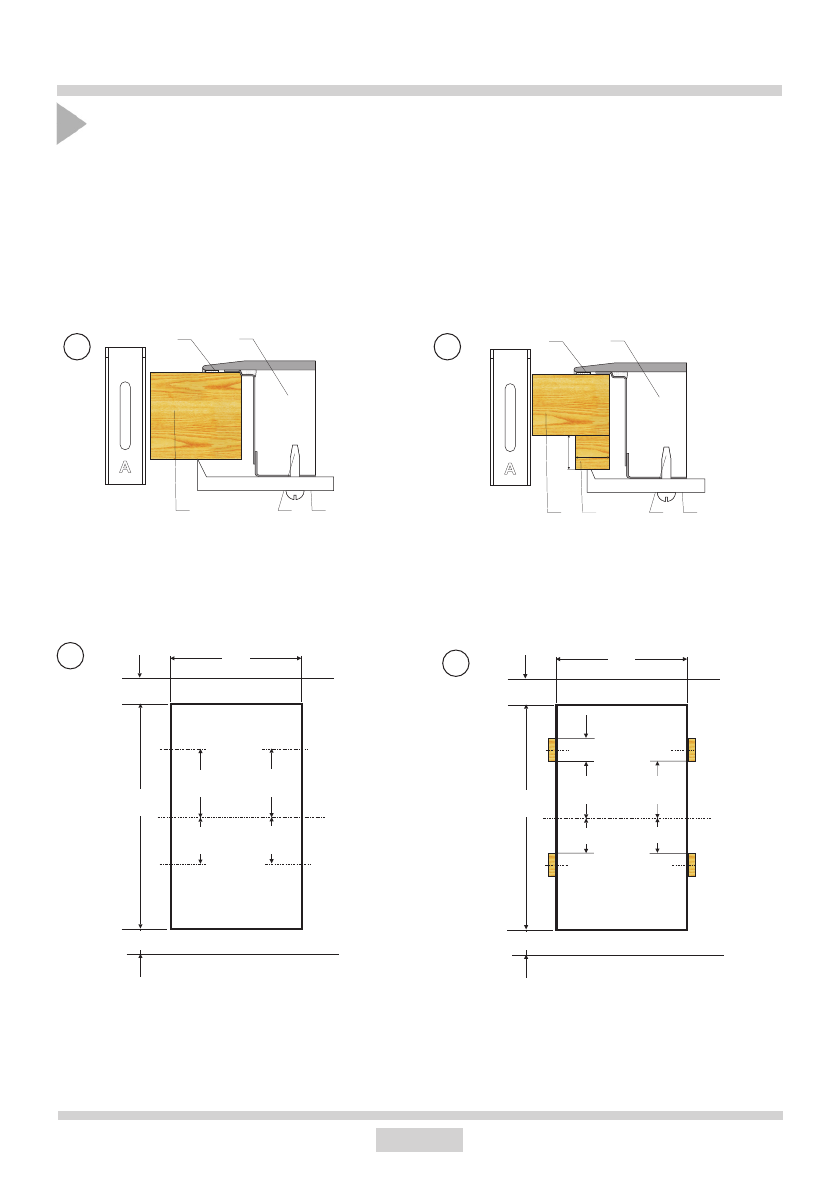

Монтаж плиты  BHC3* в столешнице мебели

●

  В случае наличия столешницы толщиной 38 мм,  для встраивания плиты надо исполь

-

зовать 4 ручки «А». Способ монтажа показан на рис.

2

 и

3

.  При наличии столешницы

толщиной 28 мм, кроме ручек «А» следует дополнительно использовать 4 деревянные

колодки размером 15/15/50 мм. Способ монтажа показан на рис.

4

и

5

.

●

  Проверить, чтобы прокладка плотно прилегала к плите.

●

  Легко прикрутить ручки  под плитой.

●

  Очистить столешницу, вложить плиту в отверстие и прижать к столешнице.

●

  Установить ручки перпендикулярно к краю плиты и докрутить до упора.

1.  столешница

2.  винт

3.  крепежная  ручка

4.  нагревательная плита

5.  прокладка плиты

1.  столешница

2.  винт

3.  крепежная ручка

4.  нагревательная плита

5.  прокладка плиты

6.  деревянная колодка

УСТАНОВКА

3

●

Плита имеет постоянно подключенный кабель с защитным соединением и может быть

подключена только в штепсельное гнездо с заземлением  230 V ___ 50 Гц. Система

электропитания, подающая ток в штепсельное гнездо, должна быть оборудована в

защиту от превышения напряжения 16А.
