32

INSTALAREA

DESERVIREA

Pînă la prima conectare a instalaţiei

•  Instalaţia trebuie bine curăţată. Suprafaţa de ceramică este necesar de întrebuinţat

ca o suprafaţă din sticlă

•  Pînă la prima conectare a instalaţiei se pot strecura mirosuri deaceea în încăperea unde

se află instalaţia trebuie conectat sistemul de ventilare, sau de deschis geamul.

•  Trebuie de efectuat operaţiuni de deservire, respectînd indicaţiile privind tehnica de

securitate.

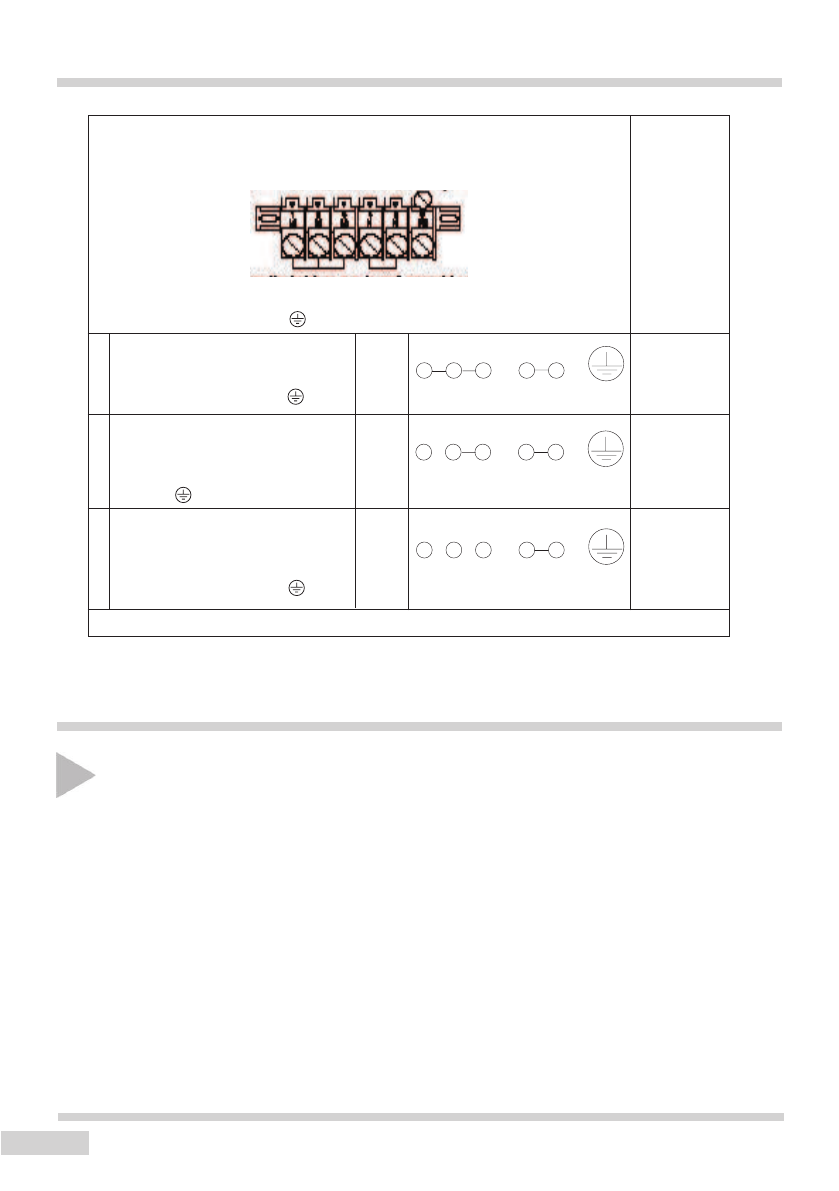

Schema conectărilor posibile

Menţiune!

 Tensiunea elementelor de încălzire 230 V

1

2

3

În reţeaua 230V cu o fază conectarea

cu zeroul funcţionabil. Rampa care co-

nectează fixatoarele 1-2-3 şi fixatoarele
4-5, iar firul de siguranţă la

.

În  reţeaua  400/230V  cu  două  faze,

conectarea  cu  zeroul  funcţionabil.

Rampa  care  conectează  fixatoarele

2-3 şi fixatoarele 4-5, iar firul de sigu-

ranţă la

.

În  reţeaua  400/230V  cu  trei  faze,

conectarea  cu  zeroul  funcţionabil.

Rampa  care  conectează  fixatoarele

4-5. Fazele consecutiv 1-2-3. Zeroul la

4-5, iar firul de siguranţă la

.

1/N-

~

2/N-

~

3/N-

~

HO5VV-F3G4

HO5VV-F4G2,5

HO5VV-F5G1,5

L1=R, L2=S, L3=T, N= fixatorul firului neutru, PE= fixatorului firului de siguranţă

Menţiune! Fiecare conexiune trebuie să fie conexată cu firul de

siguranţă cu fixatorul       PE

Tipul  firului

de

conexiune

recomandat

1

L1

N

2

4

3

PE

5

1

L1

L2

N

2

4

3

PE

5

1

L1

L2

N

2

4

3

PE

5

L3
