ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

Прибор предназначен для подсоединения к однофазной сети пи-
тания 230 В. Подсоединение должно выполняться в соответствии
с требованиями нормативных документов.
Перед выполнением соединений, убедитесь в следующем:
1)

Автоматический выключатель и сеть питания способны выдер-
жать токовую нагрузку от прибора (см. заводскую табличку).

Сеть питания оснащена заземляющим проводником, соответ-
ствующим требованиям нормативной документации.

Розетка или многополюсный выключатель удобно располо-
жены даже после установки прибора.

Оснастите  кабель  питания  вилкой,  выдерживающей  токовую
нагрузку  от  прибора,  и  подсоедините  ее  к  подходящей  розетке  с
заземляющим контактом.
Если  планируется  использовать  жесткое  соединение  к  сети  пи-
тания, то между прибором и источником питания следует устано-
вить  многополюсный  выключатель-разъединитель  необходимого
номинала  с  расстоянием  между  контактами  в  отключенном  по-
ложении  не  менее  3  мм,  соответствующий  требованиям  дей-
ствующих  нормативных  документов.  При  отключении  этого  вы-
ключателя цепь заземления размыкаться не должна.
Коричневый  фазный  проводник  (подсоединенный  к  зажиму  "L")  дол-
жен подсоединяться только к фазному проводнику сети питания.
Кабель питания должен быть проложен таким образом, чтобы ни
при  каких  обстоятельствах  его  температура  не  превышала  ком-
натную более чем на 50 °С.

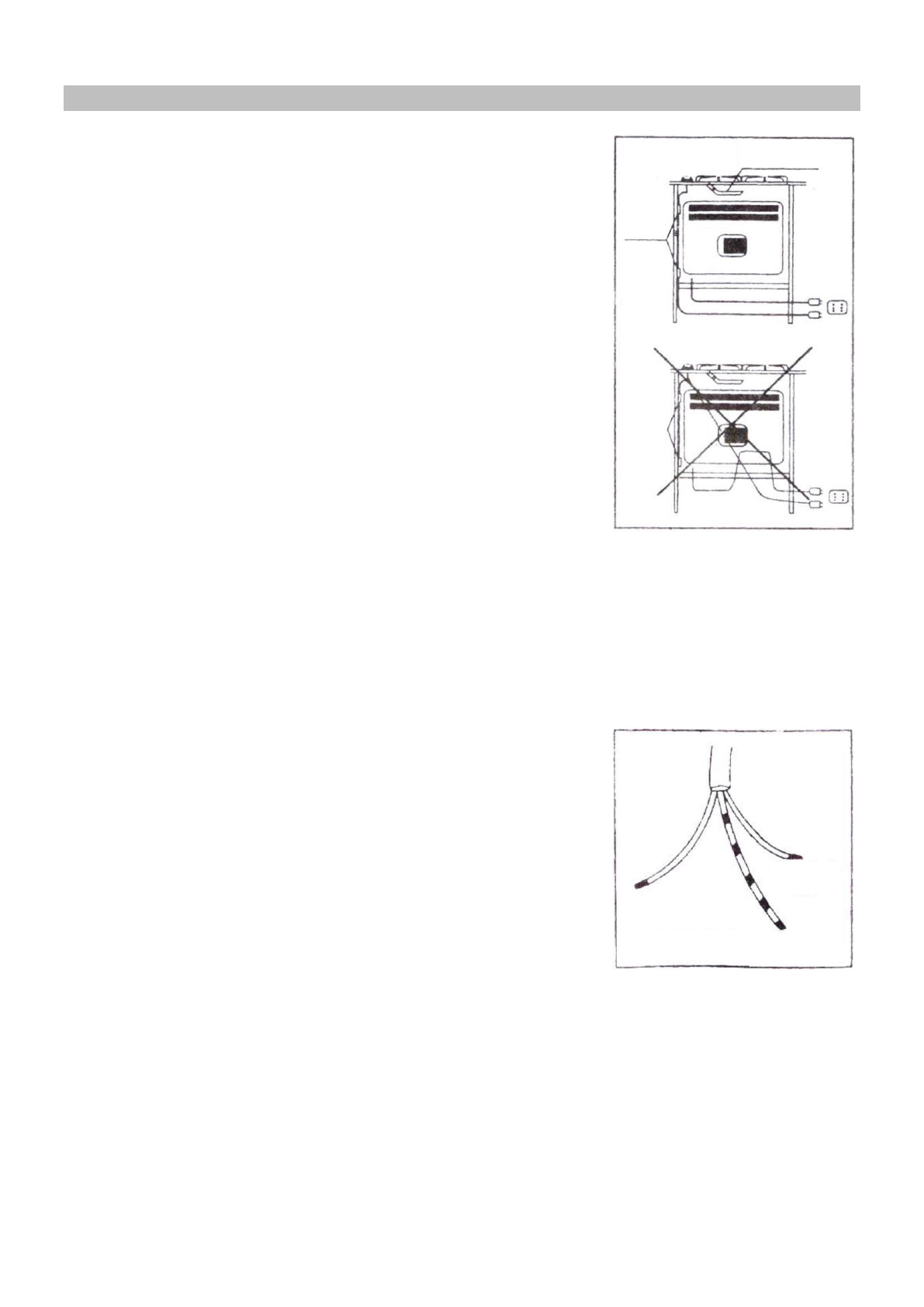

Один из примеров возможной прокладки кабеля питания показан
на  рисунке.  Кабель  крепится  к  стенкам  предмета  мебели  с  по-
мощью ленточных  хомутов,  что  позволяет  избежать  его  контакта
с приборами, установленными под варочной панелью.

Замена кабеля питания

При  необходимости  замены  кабеля  питания  следует  использо-
вать  только  кабели  HO5RR-F  и  HO5RN-F,  выдерживающие  соот-
ветствующую  токовую  нагрузку  и  рабочие  температуры.  Кроме
того,  желто-зеленый  проводник  заземления  должен  быть  при-
мерно на 2 см длиннее фазного и нулевого проводников.

Медная трубка или
стальной шланг

ДА

НЕТ

Ленточные
хомуты

Инспек-
ционное
отверстие
в шкафу

Вид сзади

Ленточные
хомуты

Фазный
(коричневый)

Нулевой

(синий)

Заземление

(желто-зеленый)
