10) REPLACING THE INJECTORS

The  burners  can  be  adapted  to  different  types  of

gas  by  mounting  injectors  suited  to  the  type  of  gas

in question. To do this, first remove the burner tops

using  a  wrench  “B”.  Now  unscrew  injector  “A”  (see

fig.  13)  and  fit  a  injector  corresponding  to  the

utilized type of gas in its place.

It  is  advisable  to  strongly  tighten  the  injector  in

place.

After  the  injectors  have  been  replaced,  the

burners  must  be  regulated  as  explained  in

paragraphs  9.  The  technician  must  reset  any

seals on the regulating or pre-regulating devices.

The envelope with the injectors and the labels can

be  included  in  the  kit,  or  at  disposal  to  the

authorized customer Service Centre.

For the sake of convenience, the nominal rate table

also  lists  the  heat  inputs  of  the  burners,  the

diameter of the injectors and the working pressures

of the various types of gas.

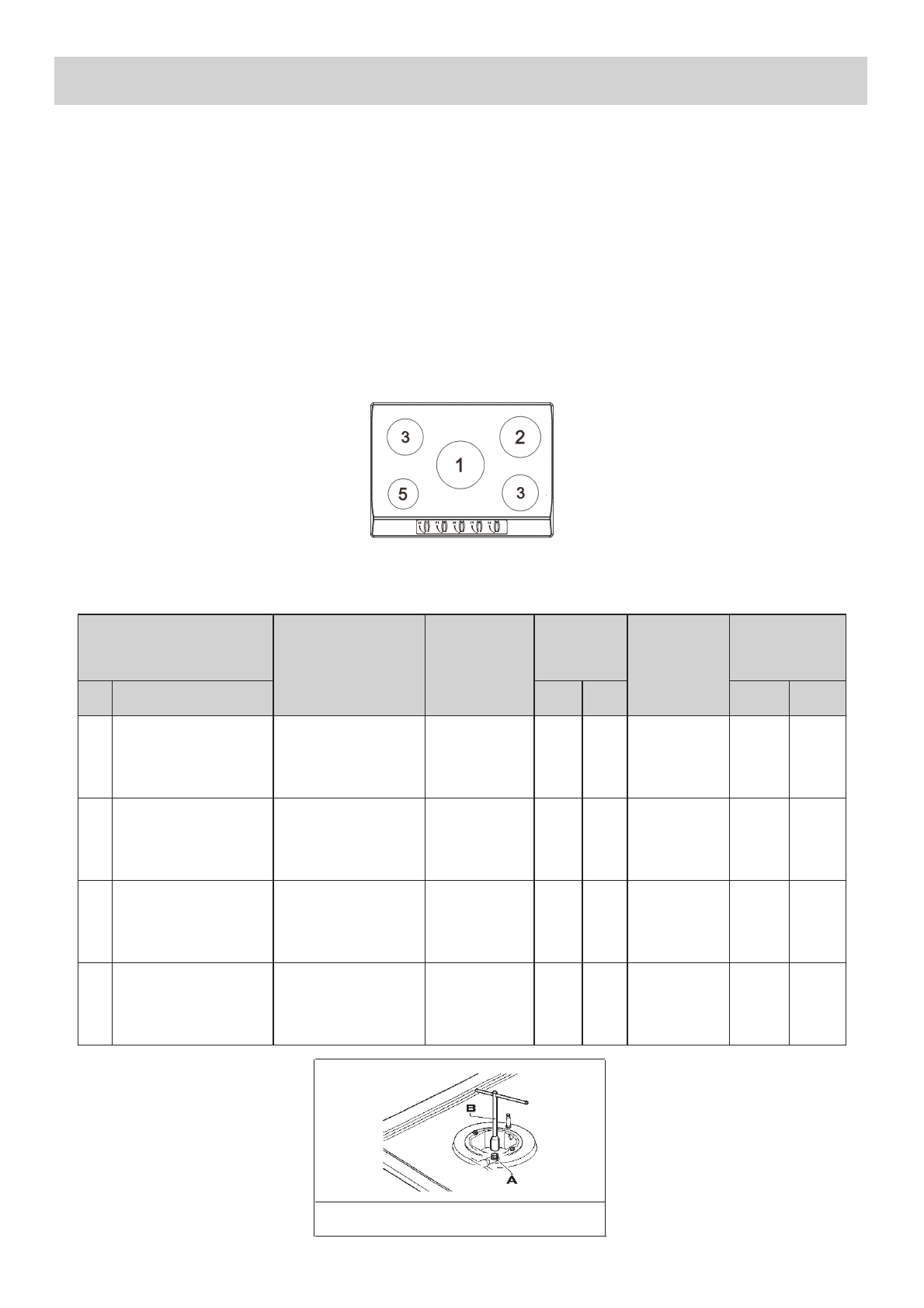

BURNER ARRANGEMENT ON THE HOT PLATE

CONVERSIONS

TABLE

FIG. 13

BURNERS

GAS

NORMAL

PRESSURE

mbar

NORMAL

RATE

INJECTOR

DIAMETER

1/100 mm

NOMINAL HEAT

INPUT (W)

N°

DESCRIPTION

g/h

l/h

Min.

Max.

1

ULTRA RAPID

G 30 – BUTANE

G 20 – PROPANE

G 20 – NATURAL

30

13

20

244

371

333

92 zE

160 zE

126 zB

1450

1450

1450

3350

3500

3500

2

RAPID

G 30 – BUTANE

G 20 – PROPANE

G 20 – NATURAL

30

13

20

182

244

238

78 zE

128 zA

120 zA

800

800

800

2500

2300

2500

3

SEMIRAPID

REDUCED

G 30 – BUTANE

G 20 – PROPANE

G 20 – NATURAL

30

13

20

102

148

133

60 zE

105 zA

89 zA

550

550

550

1400

1400

1400

5

AUXILIARY

G 30 – BUTANE

G 20 – PROPANE

G 20 – NATURAL

30

13

20

65

106

95

48 zE

85 zA

73 zA

450

450

450

900

1000

900
